Nota: parte do add-on Library Part Maker. Ver Library Part Maker.

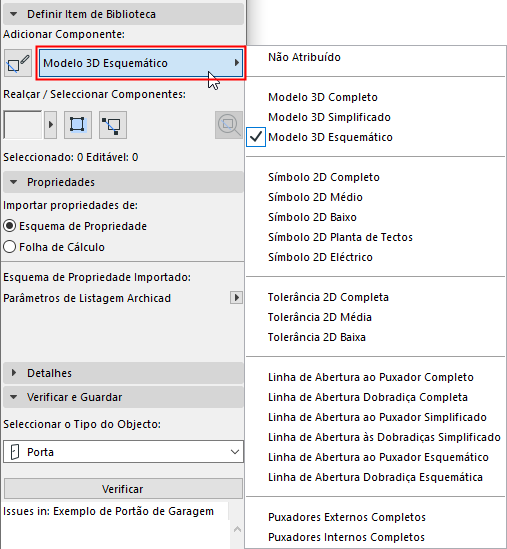

Para cada componente, atribua o seu Nível de Pormenor (LOD) usando o pop-up Tipo de Componente na Palete LPM. Cada tipo representa uma representação 2D ou 3D a um determinado nível de pormenor:
Ver também Realçar Componentes por Tipo.
Uma vez guardado e colocado o Item de Biblioteca, estas representações de LOD atribuídas podem ser controladas para cada instância colocada - a partir do seu diálogo Definições ou a partir das Opções de Vista de Modelo do Archicad.
É possível saltar a definição de LOD para alguns componentes; estes componentes têm uma definição de "Não Atribuído". (Quando verifica o Item de Biblioteca, recebe um aviso de componentes não atribuídos, mas, ainda assim, pode guardá-lo.) Quando colocados, tais Itens de Biblioteca utilizarão apenas a representação definida. No entanto, esta prática não é recomendada, pois pode levar a representações inesperadas em 2D/3D do Item de Biblioteca na documentação e em vistas de modelo 3D com determinadas escalas ou definições de Opções de Vista de Modelo.
Ver também Realçar Componentes Não Atribuídos.
Adicionar componentes utilizando o tipo actual
Para criar múltiplos componentes com um tipo particular de Componente:
1.Escolha o tipo de Componente desejado no pop-up (por exemplo, Símbolo 2D Completo)

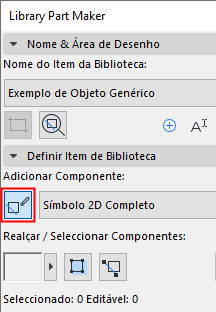

2.Clique no botão de alternar Iniciar/Parar Adição de Componentes.
A todos os componentes que adicionar agora será automaticamente atribuído o tipo de Componente actual, até clicar novamente no botão de alternar.
Atribuições para Componentes de Modelos 3D
|
Atribuição LPM |
Conteúdo mostrado com a correspondente Opção de Vista de Modelo (MVO) em: •Nível de Pormenor de Símbolos de Porta, Janela e Clarabóia •Definições Diversas para Itens da Biblioteca |
|
Modelo 3D Completo |
3D e Corte/Alçado: Completo |
|
Modelo 3D Simplificado |
3D e Corte/Alçado: Simplificado |
|
Modelo 3D Esquemático |
3D e Corte/Alçado: Esquemático |
Atribuições para Componentes de Símbolos 2D
|
Atribuição LPM |
Conteúdo mostrado com a correspondente Opção de Vista de Modelo (MVO) em: Definições Diversas para Itens de Biblioteca |
|
Símbolo 2D Completo |
Planta Realista Completa |
|
Símbolo 2D Médio |
Planta Realista Média |
|
Símbolo 2D Baixo |
Planta Realista Baixa |
|
Símbolo 2D Eléctrico |
Símbolo de Iluminação e AVAC em Planta: Eléctrico |
|
Símbolo 2D Planta de Tectos |
Símbolo de Iluminação e AVAC em Planta: Planta de Tectos |
Tenha em atenção que as atribuições de Planta 2D Eléctrica e da Planta de Tectos são ignoradas para objectos MEP.
