A Legenda é um elemento do tipo Objeto, que se encontra na sua Biblioteca Archicad.
Utilize as quatro páginas do painel Definições de Legenda para configurar o conteúdo e o formato da forma que preferir.
Selecione Campos Keynote a apresentar
Selecione Campos da pasta a apresentar
Alinhamento de dados numa coluna
Apresentar margens e separadores
Distribuir as linhas da tabela para apresentação horizontal

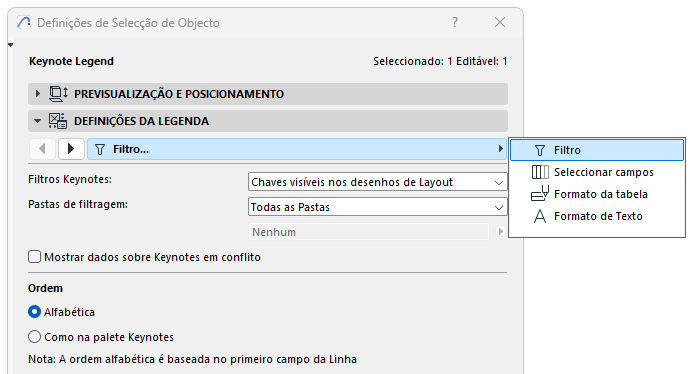

Na página Filtro:
•Defina quais as Keynotes a apresentar: todas as Keynotes ou apenas as Keynotes visíveis nos desenhos
•Defina quais as pastas cujo conteúdo deve ser apresentado (ou seleccione Todas as pastas)
Mostrar dados sobre Keynotes em conflito
Se o conteúdo da Legenda incluir Keynotes com dados em conflito (isto pode ocorrer com elementos associados): marque esta caixa para apresentar informações sobre os dados em conflito. Caso contrário, a Legenda apresenta apenas uma Chave, sem qualquer outra informação.
Ver também Keynotes em associações.
Ordem das linhas
Por predefinição, os dados das Keynotes na Legenda são listados pela ordem em que são apresentados na palete Keynotes
Na página Selecionar campos:

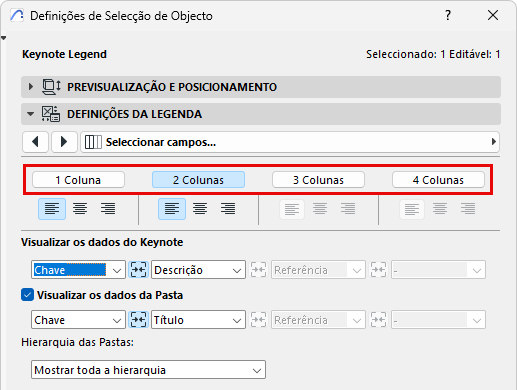

•Clique para definir o número de colunas na Legenda (por exemplo, "2 Colunas")

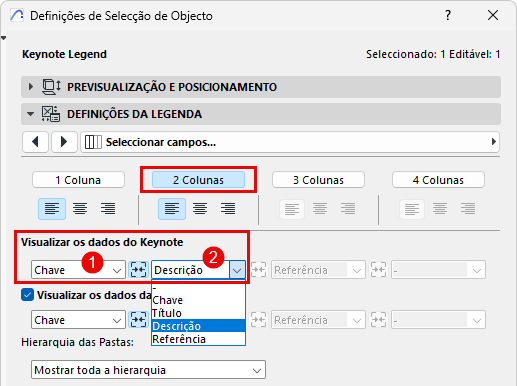

Selecione Campos Keynote a apresentar
Na página Selecionar campos:
Utilize os pop-ups para definir os dados Keynote a mostrar em cada coluna da Legenda. (Por exemplo, se seleccionou "2 Colunas", pode escolher dois dados Keynote aqui, por exemplo, Chave na primeira coluna e Descrição na segunda.)

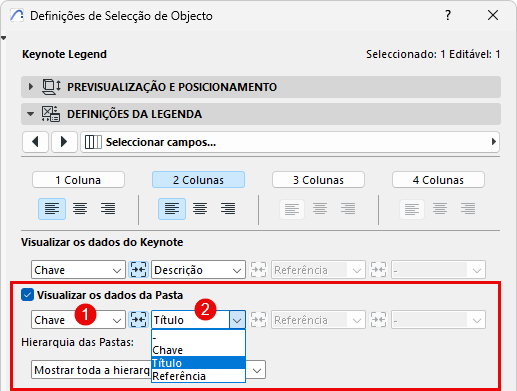

Selecione Campos da pasta a apresentar
Na página Selecionar campos:
Assinale Exibir dados da pasta, se necessário.
Em seguida, utilize os pop-ups para definir os dados da pasta a mostrar em cada coluna da Legenda, por exemplo, a Chave da pasta na primeira coluna e o título da pasta na segunda).

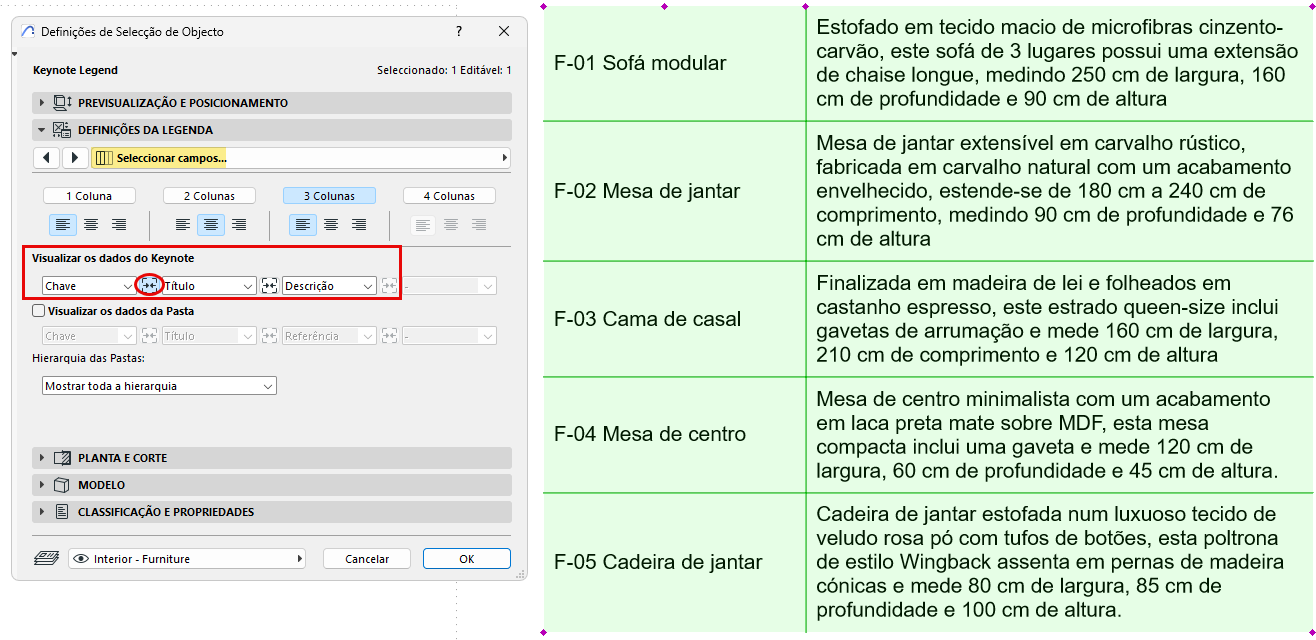

É possível agrupar os dados e a formatação dos campos adjacentes.
Aqui, vale a pena agrupar os dois primeiros campos para keynote (Chave e Título):
Na página Selecionar campos, clique no botão Agrupar entre os dois campos.
Nota: um campo agrupado usará o alinhamento definido para a primeira coluna. Por exemplo, o campo Chave + Título agrupado utiliza o alinhamento definido para a Coluna 1 (aqui, está alinhado à esquerda).

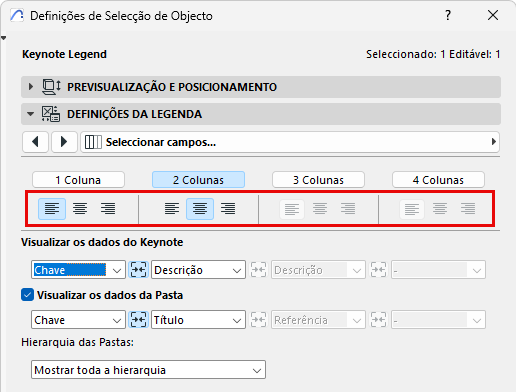

Alinhamento de dados numa coluna
Defina o alinhamento de texto preferido para cada coluna da Legenda (esquerda, centro, direita).
A coluna inteira fica com um alinhamento uniforme.

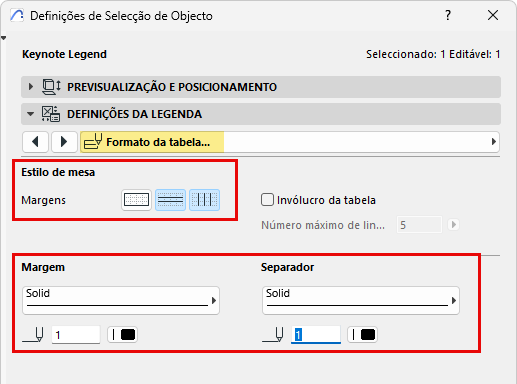

Apresentar margens e separadores
Na página de formato de Tabela:
Utilize os controlos de Margem para adicionar linhas de margem e de separador. (Clique nos ícones para os activar ou desactivar.)
É possível definir tipos de linhas e cores separados para a margem e os separadores.

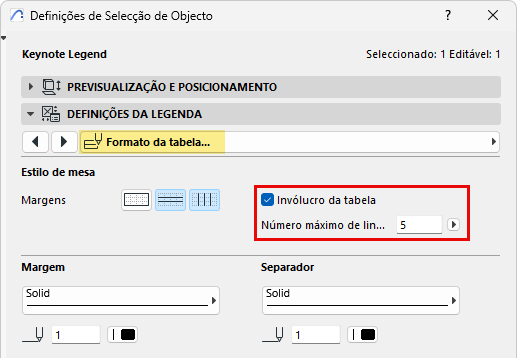

Distribuir as linhas da tabela para apresentação horizontal
Se a Legenda for demasiado longa, pode distribuir as linhas da tabela para obter um formato horizontal.
Na página de formato de Tabela:
Assinale Distribuir Tabela e introduza um número de linhas (número máximo de linhas). A tabela Legenda será quebrada após esta linha.
Em termos de distribuição de texto, "linha" significa uma linha de itens de dados (título da pasta, dados keynote, etc.) - não uma única linha de texto.

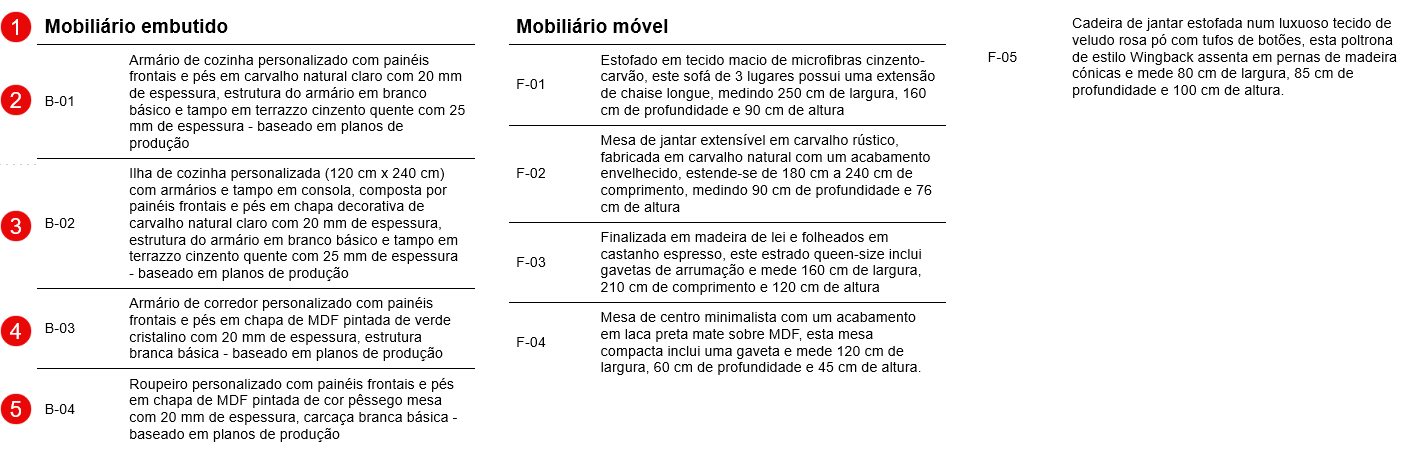

Aqui, a Legenda quebra após 5 linhas.
Nota: se a quebra de linha definida deixar um título de pasta "órfão" na parte inferior, esse título de pasta saltará para o topo da secção seguinte.

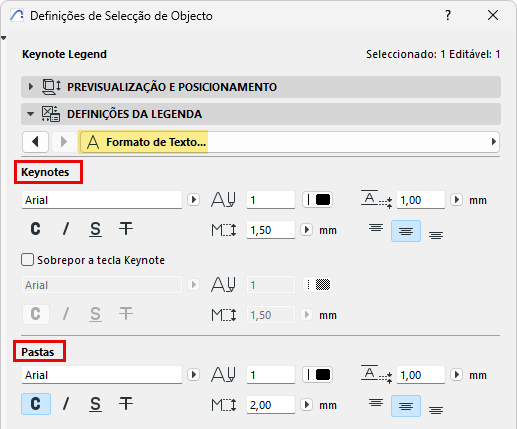

Na página Formato do Texto:
Utilize os controlos para formatar separadamente o texto Keynote e os títulos das pastas, conforme necessário.

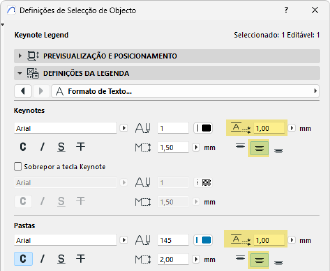

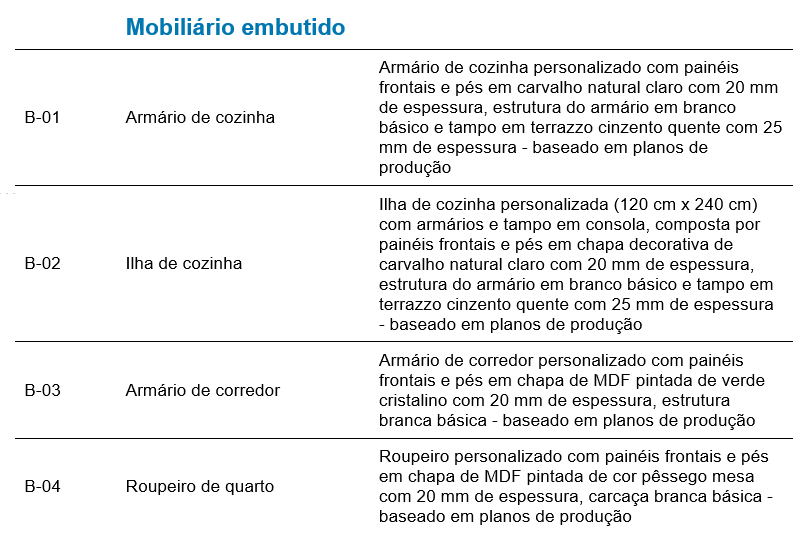

Pode deslocar o texto das Keynotes e das pastas da moldura da Legenda e definir o seu alinhamento de texto (em cima, ao centro, em baixo), como mostrado aqui:

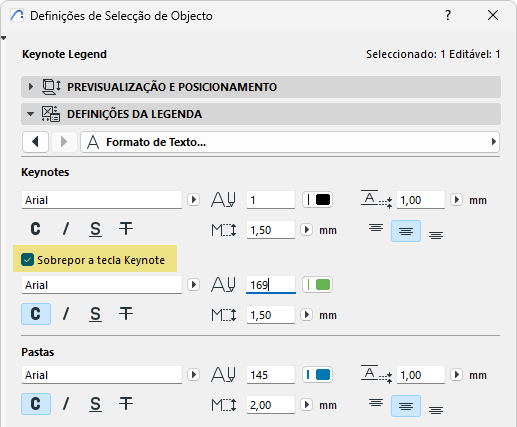

Para o texto "Chave", pode aplicar uma sobreposição de formato em separado.
