Abra em Opções > Preferências do Projecto > Especificações do Traçado ou a partir da barra de ferramentas do MEP Designer.
Utilize as Especificações do Traçado para definir
•Conjuntos de referência (por exemplo, valores DN) para condutas e tubos
•Tabelas de cotas (pré-definições) para cada tipo de elemento MEP (segmento, cotovelo, ramal, transição), baseadas no respectivo Conjunto de Referência
Uma vez definidas as pré-definições de cotas com base em valores de referência, é fácil criar traçados MEP cujos elementos correspondem sempre às dimensões de que necessita.
Nota: as bandejas de cabos não têm um Conjunto de Referência, mas é possível definir uma tabela de cotas para segmentos de bandejas de cabos.

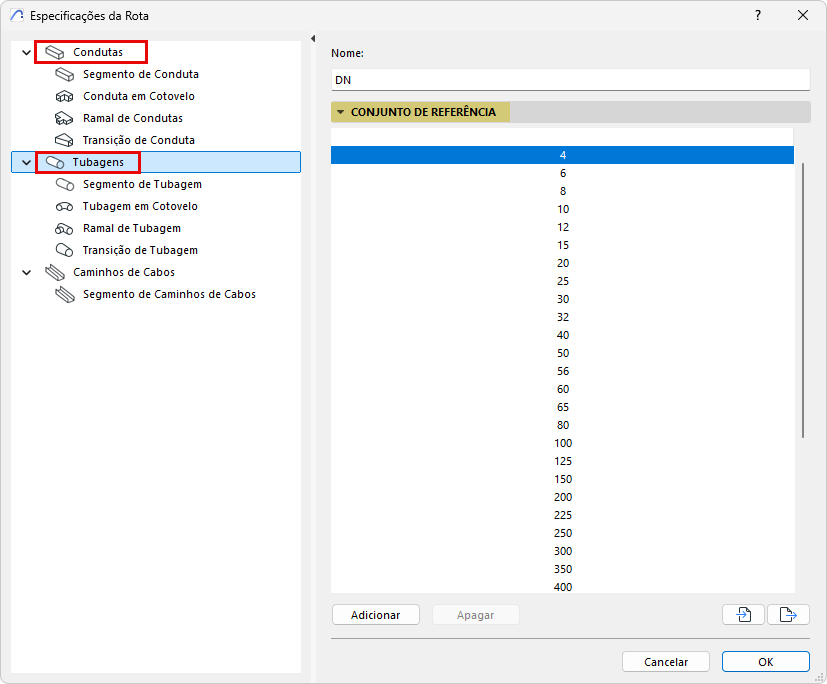

Crie Conjuntos de Referência para Condutas e Tubos
•Se necessário, edite o nome do Conjunto de Referência
•Utilize os botões Adicionar ou Eliminar para editar a lista de valores no Conjunto de Referência
•Importe ou exporte Conjuntos de Referência como ficheiros xml (para os utilizar noutros projectos)

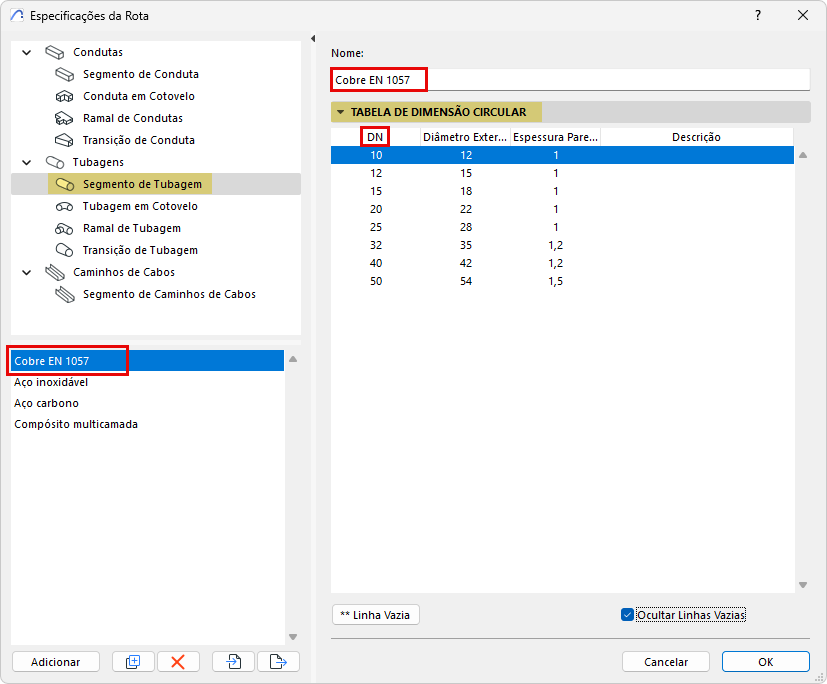

Configure Tabelas de Cotas para Segmento, Cotovelo, Ramal, Transição
Nas Especificações do Traçado, seleccione um tipo de elemento MEP. Aqui, pode criar ou editar as suas tabelas de cotas pré-definidas.
•Os itens listados (por exemplo, itens DN) provêm do Conjunto de Referência.
•Defina os valores de cota pretendidos para cada um, conforme necessário.
•O tipo de elemento MEP pode ter várias tabelas de cotas definidas - clique em Adicionar ou Duplicar para criar tabelas adicionais.
•Algumas linhas podem ficar vazias se não utilizar esse item. Seleccione "Ocultar linhas vazias" para apresentar apenas os itens utilizados.

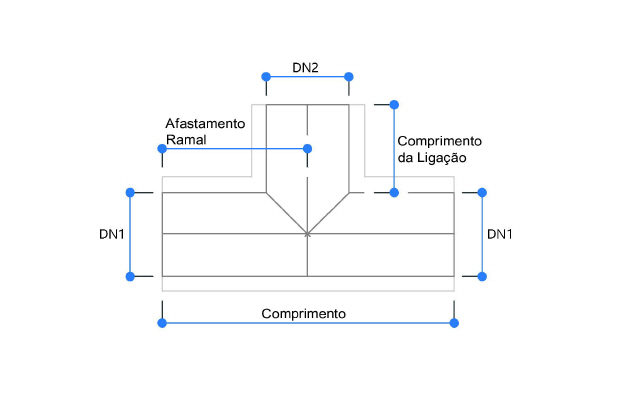

Defina cotas dos ramos
As cotas dos ramos incluem várias partes. Eis os tipos de cota que podem definir:
Seleccione pré-definições de cota para o traçado MEP

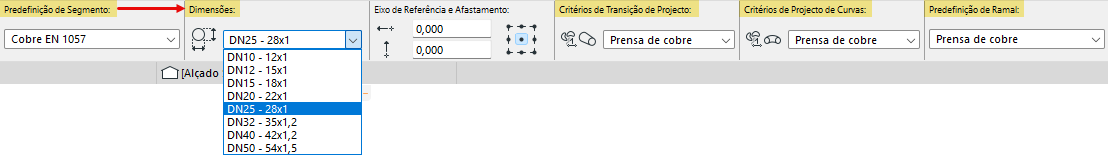

Na caixa de informações, seleccione as pré-definições (tabela de cotas) para as partes do traçado MEP: segmentos, cotovelos, ramais e transições.
•Para segmentos de traçado, seleccione uma Pré-definição de Segmento
•Para segmentos de traçado: seleccione também uma cota DN. Os cotovelos e ramificações deste traçado também utilizarão o mesmo DN das suas respectivas pré-definições.
•Para os elementos de cotovelo e transição, seleccionar uma pré-definição em “Critérios de Projecto”
•Para elementos de ramificação, seleccione uma pré-definição em "Predefinição de Ramal"
Importar-Exportar Preferências de Traçado
Utilize os botões Importar e Exportar para partilhar uma ou mais tabelas de Cotas do tipo de elemento seleccionado, através de ficheiros xml.
Em Exportar, pode escolher qual das tabelas exportar:
