Editar diâmetro do segmento - com palete de contexto

Altere o diâmetro de um segmento de traçado (conduta, tubo ou bandeja de cabos).

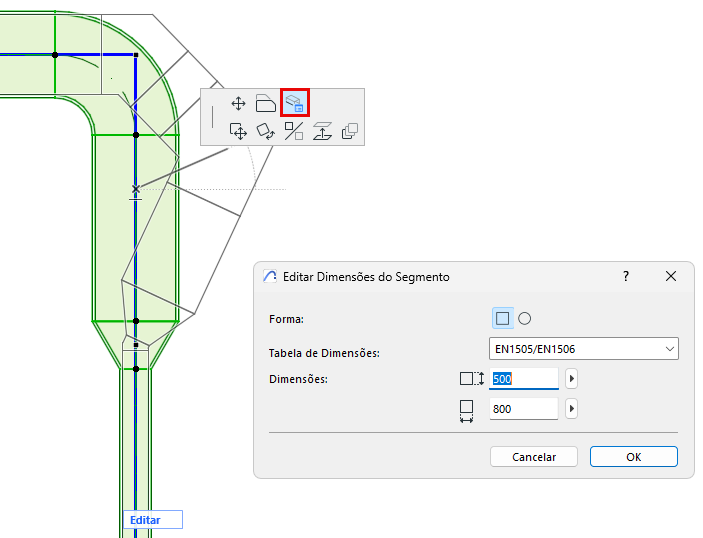

1.Seleccione um traçado

2.Clique na linha de referência do segmento que pretende editar

3.Na palete de contexto, seleccione Editar Cotas do Segmento.

4.Na caixa de diálogo, pode editar a forma do segmento (apenas condutas), a sua Tabela de Cotas e as cotas do segmento.

5.Clique em OK para actualizar o segmento no modelo.

As cotas disponíveis referem-se à Tabela de Cotas seleccionada (definida em Opções > Preferências do Projecto > Especificações do Traçado)
