Editar segmento - alinhamento e afastamento

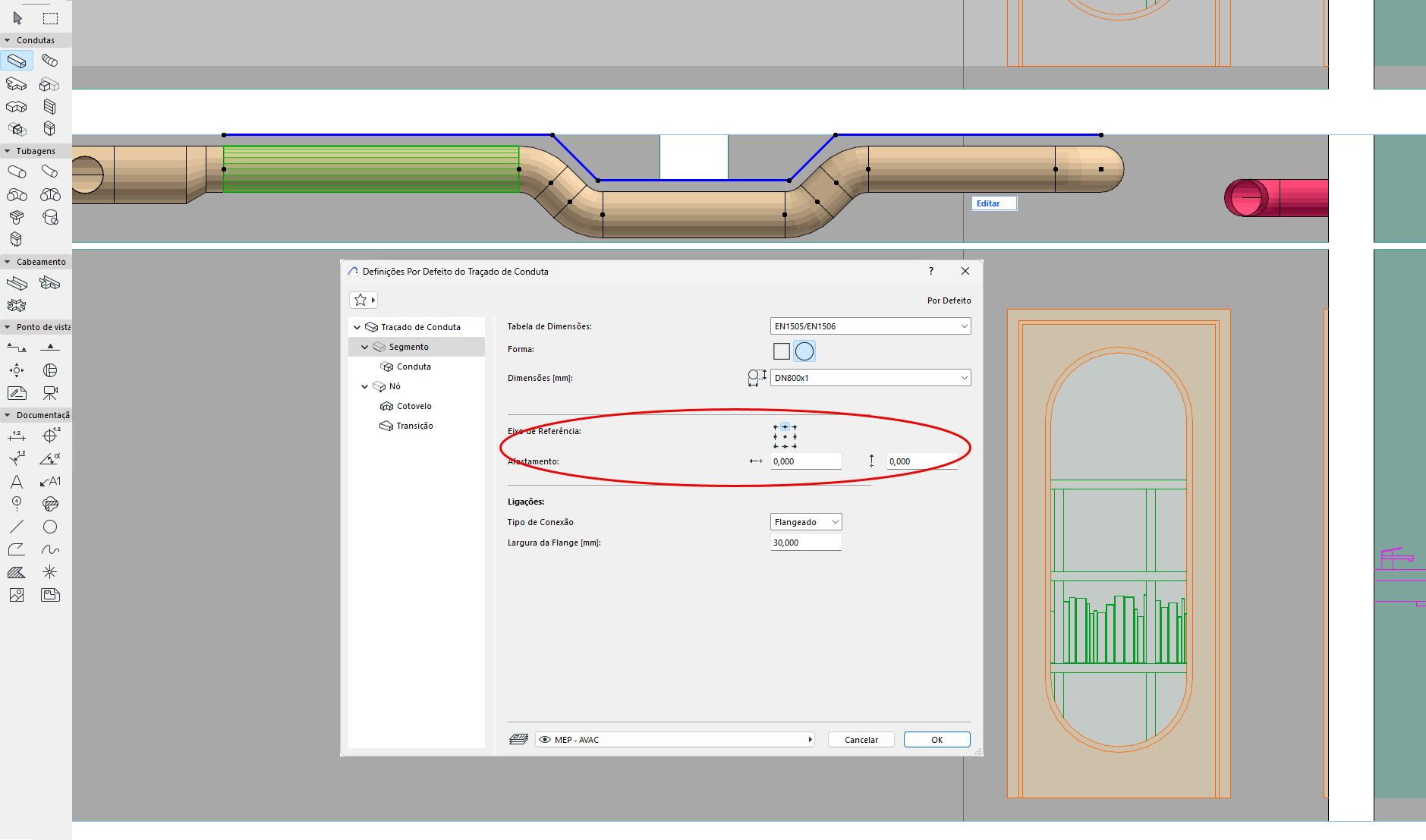

Por defeito, a linha de referência encontra-se no centro dos segmentos de traçado. Introduza um afastamento ou ajuste o alinhamento na caixa de Informações ou nas Definições de Segmento, conforme necessário.

Nota: para ver a linha de referência nas vistas 2D: active as Linhas de Referência MEP em Visualização > Opções de Visualização no Ecrã.

Por exemplo, para colocar uma conduta mais perto de uma laje, realinhe a linha de referência do traçado para o ponto inferior. Ou defina um afastamento para manter um traçado a uma certa distância de uma parede ou tecto.

•Defina valores antes ou depois de colocar o traçado

•Personalizar o alinhamento ou afastamento para qualquer segmento no modo Editar
