Mapear Perfis Complexos (Por Nome)

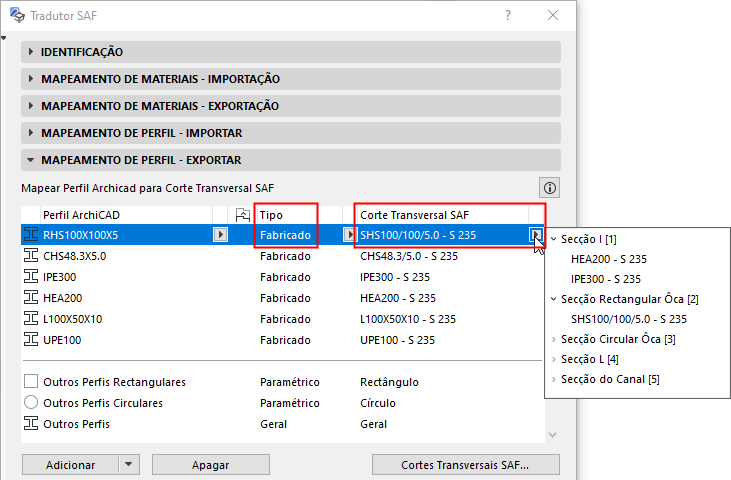

1.Para cada Perfil Archicad listado, escolha um Tipo e Corte Transversal correspondente.

–O pop-up da Secção Transversal SAF é filtrado pelo tipo escolhido (Fabricado, Paramétrico ou Composto) e listado de acordo com o Código de Formulário SAF.

–Se não encontrar a secção transversal SAF de que precisa no pop-up, poderá adicionar mais à lista. Ver Adicionar Cortes Transversais SAF à Lista de Mapeamento (Exportar para SAF).

–Para todos os Perfis mapeados por nome, o Corte Transversal SAF inclui a definição de material.

–Perfis cujo tipo é “Geral” não são mapeados por nome. Eles serão recriados como Cortes Transversais SAF com .base no polígono ou geometria do Perfil. O seu material é definido no painel Mapeamento de Materiais.

2.Para adicionar um Perfil Archicad adicional à lista, tem as seguintes opções:

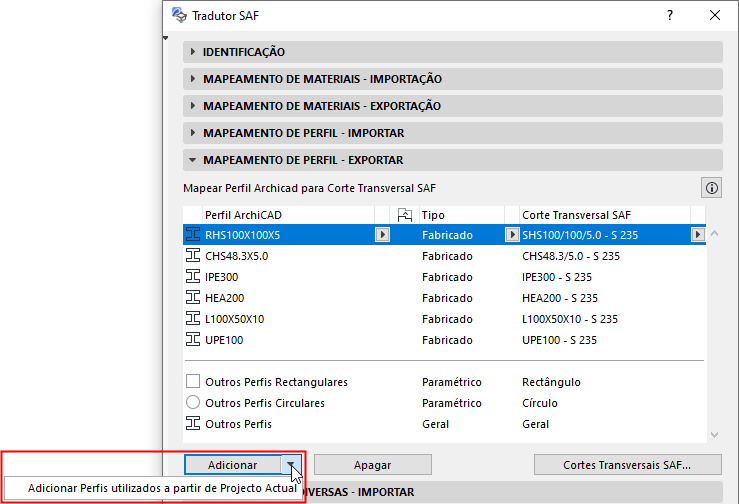

–A partir do botão Adicionar, clique em Adicionar Perfis utilizados a partir de Projecto Actual

–Clique em Adicionar e, depois, seleccione uma opção da lista de Perfis Complexos do projecto Archicad. (Atributos de Perfil disponíveis: os que possuam um núcleo e sejam usados com Vigas ou Pilares.)
