Configurações Diversas - Exportar

Vá para Ficheiro > Interoperabilidade > SAF > Tradutores SAF.

Utilize o painel Definições Diversas - Exportar para as seguintes opções:

Sistema de Coordenadas Local (Exportar para SAF)

Em cada software de recepção, um Corte Transversal do catálogo é colocado no espaço de trabalho com base na sua orientação XYZ por defeito, conforme definido no Sistema de Coordenadas Local (LCS) do Membro 1D host.

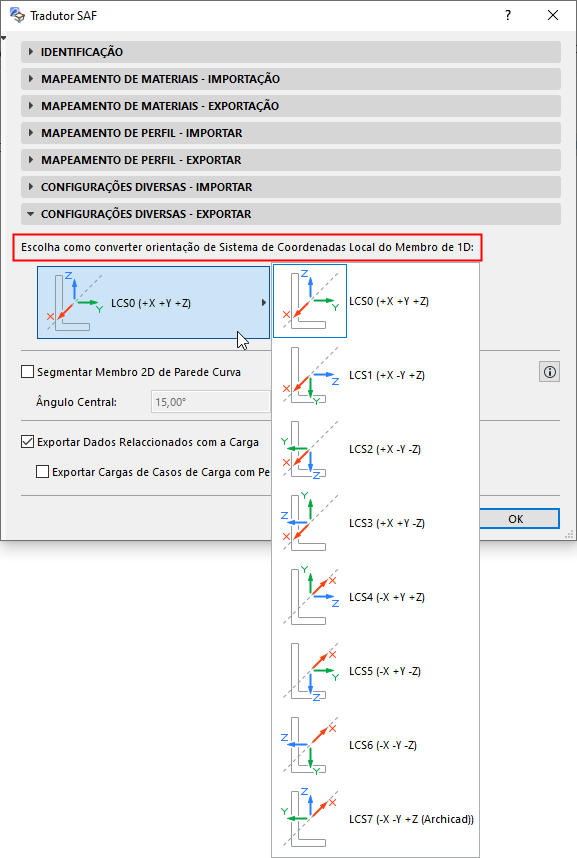

Visto que o LCSn por defeito varia de acordo com o software, deve escolher o padrão que o software receptor usa: clique num dos padrões LCS mostrados neste painel do Tradutor de Exportação SAF.

Ao exportar o ficheiro SAF, o Archicad irá converter os elementos exportados em conformidade, de forma que os cortes transversais de Membros 1D serão correctamente orientados no software de recepção.

Como Posso Saber Qual o Sistema de Coordenadas Local que Devo Escolher?

Se importou configurações predefinidas do Tradutor SAF optimizadas para um software específico, o Sistema de Coordenadas Local está definido correctamente.

Ver Descarregue arquivos de dados SAF optimizados para aplicações estruturais.

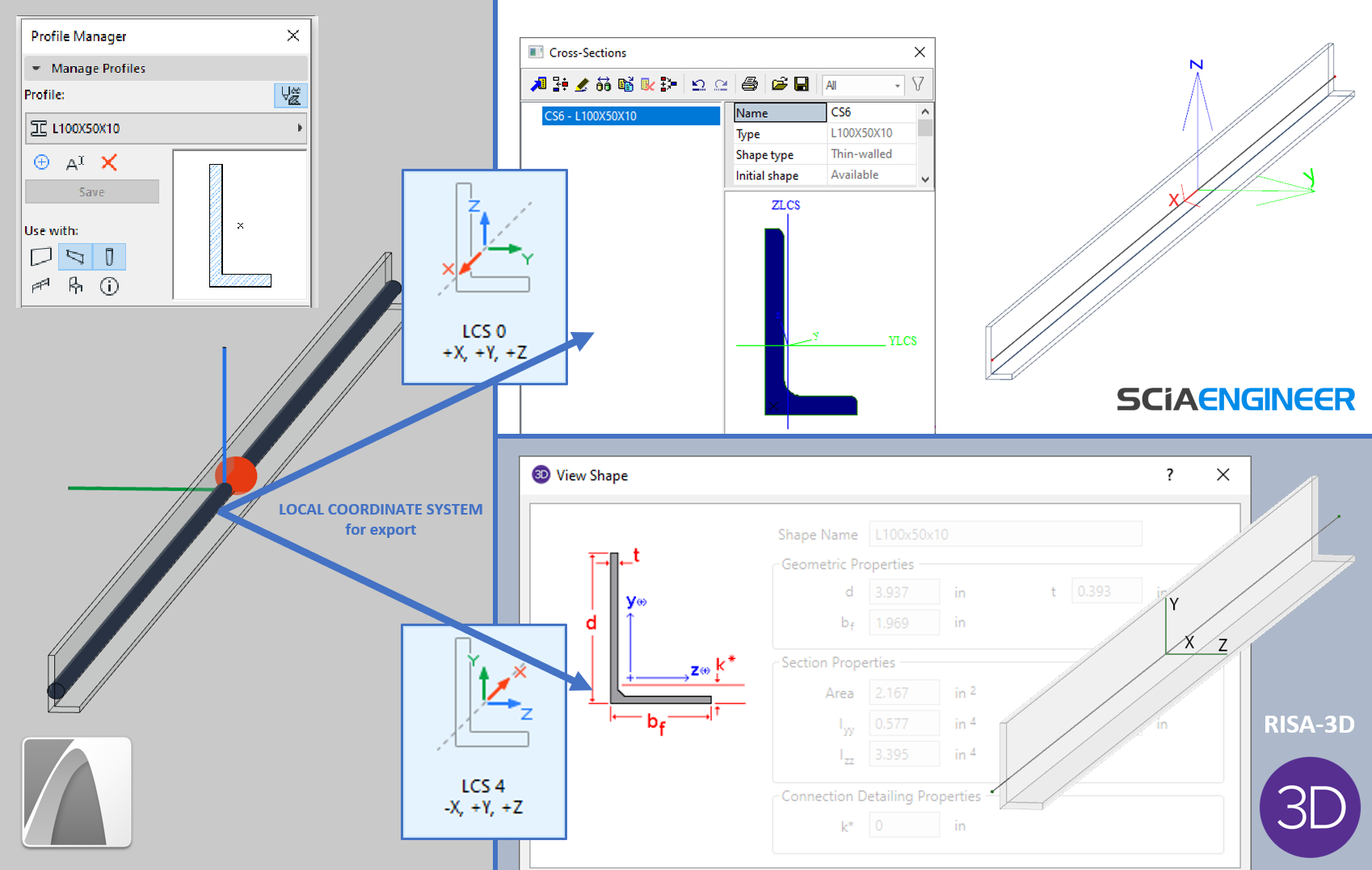

Para identificar o LCS usado pelo software receptor, faça o seguinte (e veja a imagem abaixo):

1.Mapeie um Atributo de Perfil Archicad em forma de L para sua contraparte no programa receptor. (Use um perfil não simétrico - como L - cuja orientação é óbvia.)

2.No software receptor, coloque o Corte Transversal L correspondente usando a sua colocação por defeito (sem rotação extra ou espelhamento), de modo que fique "voltada" da mesma forma que o perfil Archicad.

3.Visualize a posição do Corte Transversal colocada no LCS do membro 1D. Normalmente, o software europeu (por exemplo, SCIA Engineer) usa LCS 0, enquanto o software dos EUA usa LCS 4 (por exemplo, RISA-3D) ou LCS 3.

4.No Tradutor SAF para Exportação, escolha a opção LCS que corresponde ao seu software de recebimento.

Nota: Não precisa definir um LCS no Tradutor de Importação SAF. Ao importar um arquivo SAF, o Archicad converte automaticamente as posições do elemento de entrada, com base nos dados do modelo “LCS do corte transversal”.

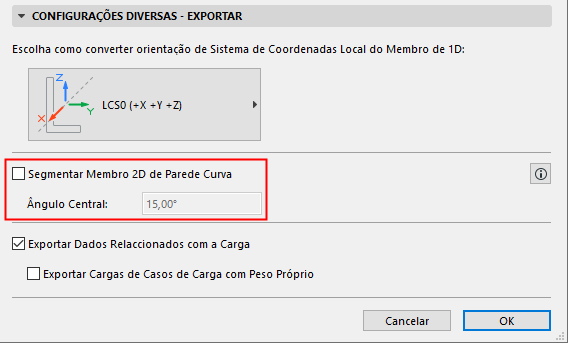

Segmentar Membro 2D de Parede Curva

Este controlo afecta a exportação SAF de Membros 2D gerados a partir de Paredes curvas.

Por defeito, a Segmentação está desactivada. Deixe-o desligado se o seu software de análise estrutural receptor puder lidar com Membros 2D curvados gerados a partir de Paredes curvas.

Quando Deve Activar a Segmentação?

Assinale a caixa apenas se o seu software de análise estrutural de recepção não conseguir processar Paredes curvas. O membro 2D curvo será exportado como segmentos múltiplos.

No campo Ângulo Central: defina um ângulo central máximo para os segmentos resultantes.

–Os segmentos resultantes irão aproximar o ângulo central que definiu (sem o exceder), mas estão sujeitos aos seguintes ajustes:

-Se a Parede curva contiver nós adicionais além dos seus pontos finais (p. ex., nós estruturais onde um elemento de ligação encontra a Parede), os segmentos serão criados de modo a que os respectivos pontos finais coincidam com estes nós existentes.

-Com base na localização destes nós, os valores reais do ângulo central (e os comprimentos do segmento) vão variar.

Notas Importantes

–Se activar Segmentar Membro 2D de Parede Curva: o software de recepção irá gerar pontos finais de segmentos adicionais para coincidirem com os nós de qualquer Apoio Estrutural e Ligação Analítica Estrutural anexos à Parede curva.

–As novas arestas interiores geradas dos segmentos de Parede exportados terão as articulações de Aresta definidas como Rígidas (independentemente dos valores de Articulação das arestas de Parede originais).

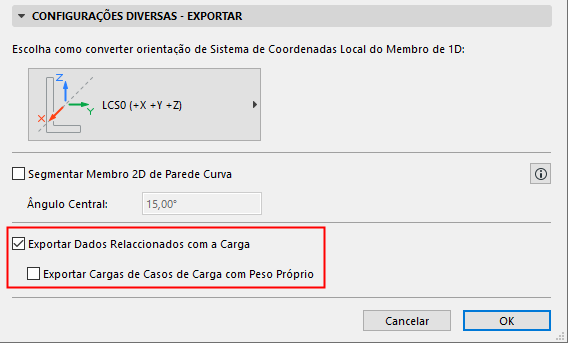

Exportar Dados Relacionados com Carga

Activo por defeito.

Desactive este controlo se pretender ignorar todos os dados relacionados com Carga ao exportar o Modelo Analítico Estrutural para SAF.

Por exemplo, nos cenários seguintes envolvendo conversões de dados:

•o software estrutural usa dados de Carga não reconhecidos pelo Archicad

•o arquitecto opta por não incorporar os dados de Carga do ficheiro SAF no modelo Archicad

Nestes casos, a troca de dados de conversão pode resultar na perda de dados relacionados com a Carga. Para evitar esta perda, pode querer desactivar a caixa de verificação. Os dados de carga serão ignorados.

Exportar Cargas de Casos de Carga com Peso Próprio

Desactivado por defeito.

A maioria dos programas de análise não processa cargas de peso próprio de programas externos.
