Definições de Propriedade da Estrutura (Avaliação Energética)
O separador Vãos da caixa de diálogo Revisão do Modelo lista dados para todos os Vãos na membrana no edifício e limites internos dos blocos térmicos.
Para alterar as propriedades físicas do item da lista de Vãos seleccionados, edite os valores manualmente ou utilize as definições de valores predefinidos do Catálogo de Vãos.

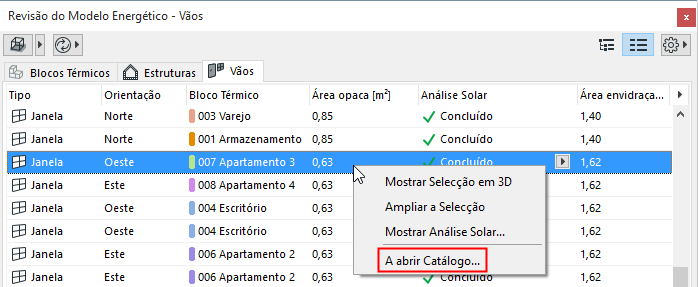

Para aceder ao Catálogo de Vãos, seleccione um item no separador Vãos e clique com o botão direito do rato para chamar o menu de contexto:

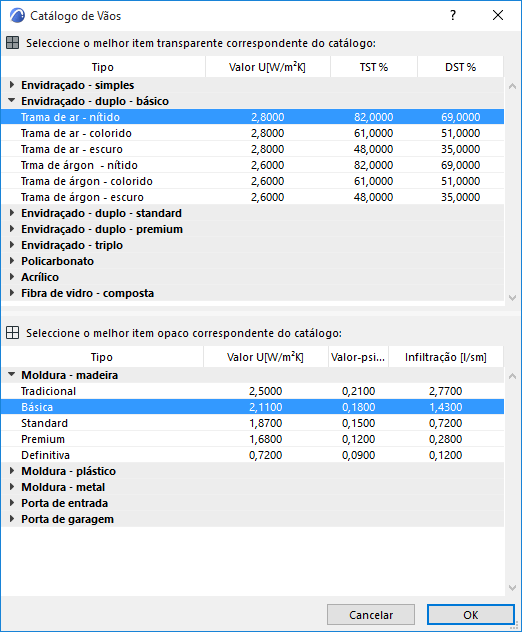

O Catálogo de Vãos é uma base de dados extensiva de informação física de edifícios relevante para os cálculos de energia. Componentes transparentes e opacos de Vãos são listados separadamente:
•Items transparentes são listados com os seus Valores-U, Transmissões Solares Totais e Transmissões Solares Directas
•Itens opacos são listados com os seus valores U, valores Psi (o coeficiente de transmitância térmica linear em W/m,K utilizados como factor no efeito das pontes térmicas que ocorre na junção moldura a parede à volta dos Vãos) e propriedades de infiltração linear.
Dispositivos de Sombreamento
Clique na seta no item Dispositivo de Sombreamento para aplicar um dispositivo de sombreamento, com as suas propriedades físicas predefinidas, à entrada seleccionada.
Existem dois tipos de Dispositivos de sombreamento na lista:
•Dispositivos cujo efeito de sombreamento é adicional ao efeito do modelo baseado na Análise Solar (Nenhum, Protector Solar 10%, Protector Solar 40%, Protector Solar 60%, Protector Solar 80%, Estore Externo, Persiana Externa)
•Os dispositivos que desactivam o efeito da Análise solar com base no modelo (Cobertura, Cobertura e Barbatanas Laterais, Análise solar Off). Estas definições são usadas, principalmente, para testes de funcionalidade do software analíticos (científicos). Os Utilizadores são aconselhados a utilizarem Dispositivos de sombreamento do grupo anterior em projectos arquitectónicos.
