MEP Designer обеспечивает комплексную работу с MEP-системами (сетями ОВиК) в Archicad. Это лучший способ проектирования, координации и совместной работы над MEP-проектами - как для архитекторов, так и для MEP-инженеров.
Благодаря полной интеграции в Archicad 28 архитекторы и MEP-инженеры могут легко сотрудничать на одной платформе с помощью Teamwork. Принципы работы в MEP Designer легки в освоении и использовании за счет специальных инструментов и объектов, которые автоматизируют и упрощают проектирование и редактирование MEP-систем.
См. MEP Designer.
Стандартизация MEP-моделей при помощи Спецификаций Трасс
Убедитесь, что элементы вашей MEP-модели соответствуют размерам представленных на рынке изделий. Благодаря расширенным Спецификациям Трасс можно легко применять MEP-элементы стандартных размеров.

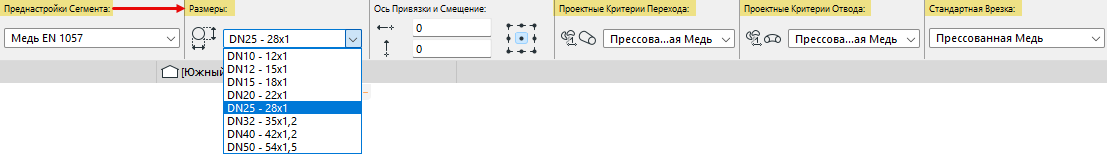

Воспользуйтесь преднастроенным ссылочным набором размеров воздуховодов и труб или создайте свой собственный. Затем сформируйте таблицы размеров сегментов, отводов и врезок, соответствующих применяемым в вашей стране MEP-элементам. Теперь предварительно настраиваемые параметры MEP-элементов всех уровней всегда будут у вас под рукой.

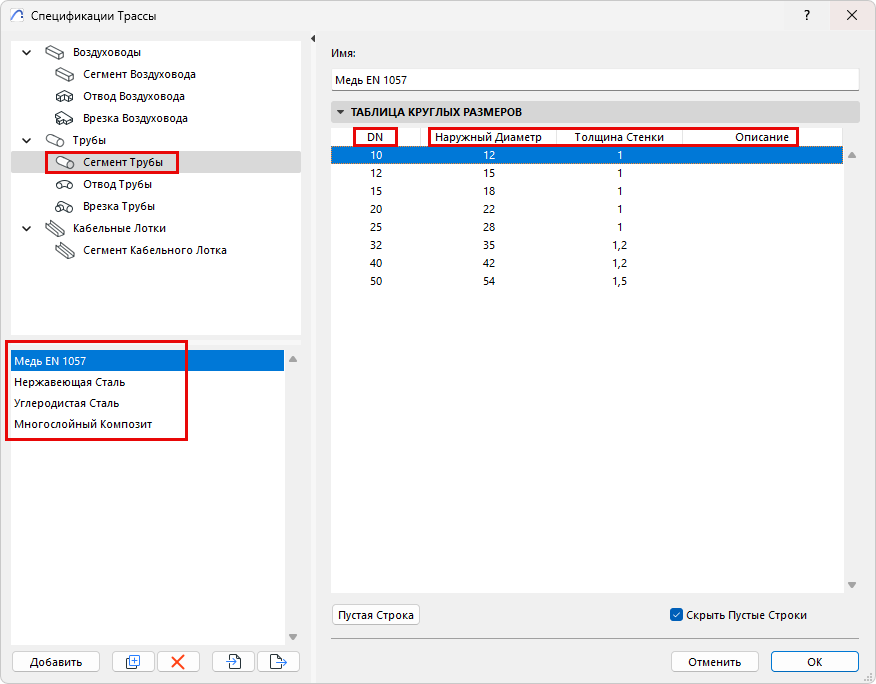

Спецификации Трасс в Archicad 28 (заменившие собой Параметры Трасс) включают
•Более детализированные спецификации сегментов (диаметр DN, внутренний диаметр, описание)
•Параметры предварительно настроенных отводов и врезок (T-образных элементов)

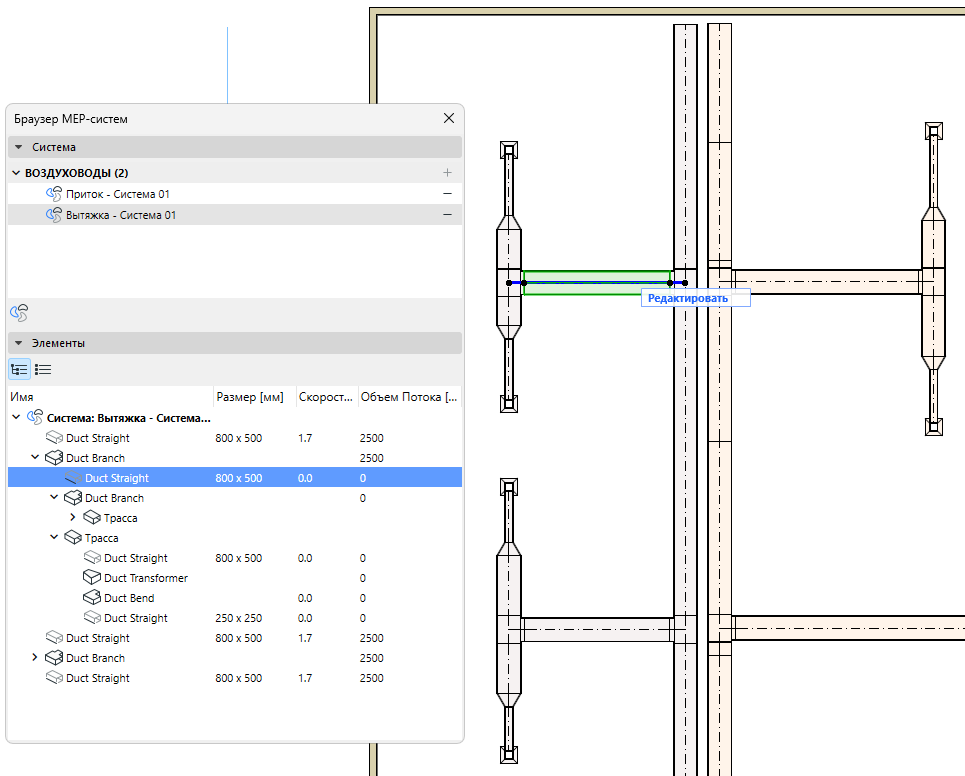

Браузер MEP-систем
Можно рассчитывать и менять предварительные размеры систем вентиляции на ранних этапах проектирования. Отслеживайте параметры скорости воздуха, чтобы управлять показателями шума и снижать затраты на электроэнергию.
•Браузер MEP-систем рассчитывает объем потока и скорость воздуха для каждой трассы системы на основе заданных размеров
•Автоматически обновляемый диалог системы предоставляет актуальные динамические расчеты и отображает всю необходимую информацию в виде таблицы
•Системы могут быть представлены в виде иерархического или сортируемого плоского списка
Улучшенные соединения для повышения точности моделей
•Для расчета объема воздушного потока необходимы правильные соединения трассами и прочих компонентов. Переключатель показа Открытых MEP-соединений (в меню Вид > Параметры Вывода на Экран) позволяет быстро обнаружить возможные ошибки MEP-соединений на плане этажа. Увидев эти ошибки, вы сможете легко исправить их.
•Если вы соединяете элемент трассы с автономным MEP-объектом: элемент трассы автоматически "наследует" MEP-систему и тип Соединения объекта, избавляя вас от необходимости вручную редактировать параметры трассы.
Простое Изменение Размеров

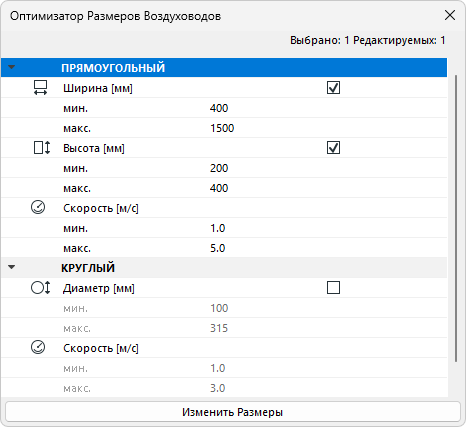

Диалог Оптимизатора Размеров Воздуховода позволяет быстро менять размеры трасс или целых систем на основе задаваемых пользователем параметров размеров и скорости

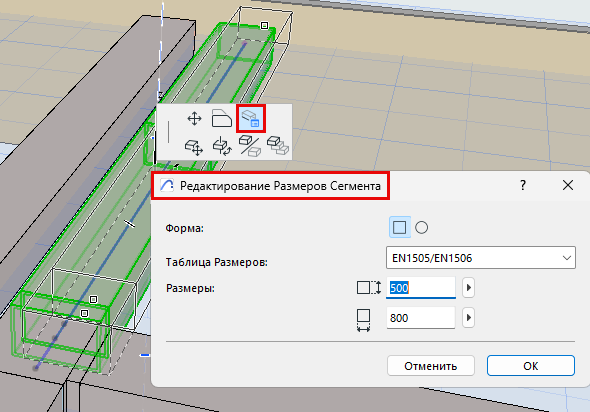

В модели: выберите любой сегмент, чтобы изменить его размеры (активировать Режим Редактирования не требуется)

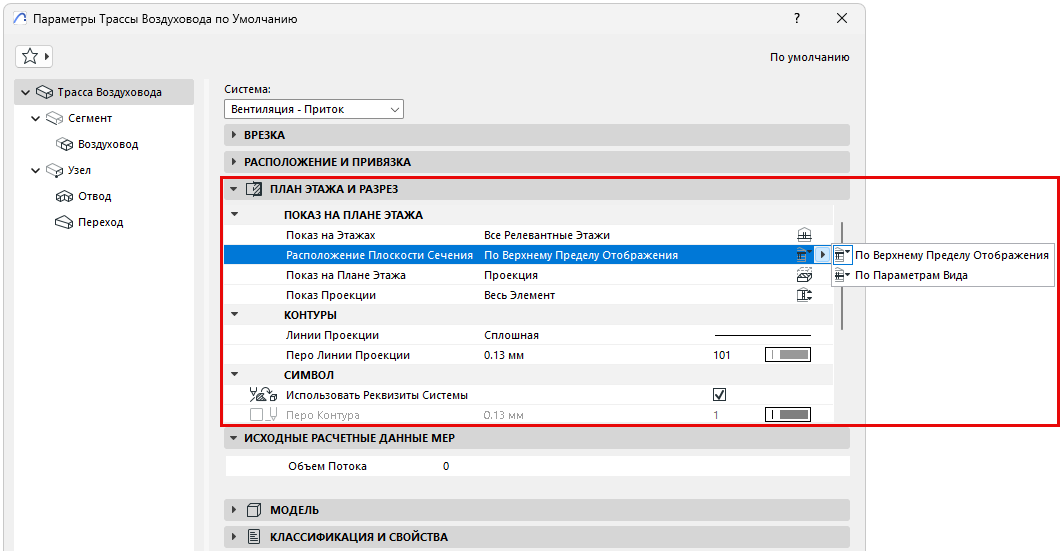

Улучшенное отображение на Плане Этажа
Новые настройки показа обеспечивают логичное отображение MEP-элементов с учетом их расположения на этажах:
Моделирование в разрезах
Более точное и интуитивно понятное моделирование: создание и редактирование MEP-систем в проекциях разрезов и фасадов.
Гибкое моделирование трасс: точная настройка выравнивания/смещения элементов
Создавайте точные MEP-трассы благодаря настраиваемым параметрам выравнивания и смещения их сегментов или элементов.
Например, чтобы расположить воздуховод ближе к перекрытию, выберите расположение линии привязки по низу воздуховода. Или задайте смещение, чтобы трасса находилась на определенном расстоянии от стены или потолка.
•Эти значения можно менять до или после создания трассы.
•Настроить выравнивание или смещение любого отдельного сегмента можно в Режиме Редактирования.
Новые MEP-инструменты и объекты
Дальнейшее развитие вашего набора MEP-инструментов
•Различные объекты
•Улучшенные радиаторы
•Опоры и крепления Труб и Воздуховодов
•Инструмент Гибкий Воздуховод
•Врезка
