Линии — это реквизиты, настраиваемые при помощи команды меню Параметры > Реквизиты Элементов > Линии.
Типы линий назначаются элементам Archicad в диалогах Параметров элементов.
Например, настраивая отображение Колонны в 2D, вы применяете различные линии для контуров ядра, проекции и символа осевых линий.
Редактирование и управление типами линий

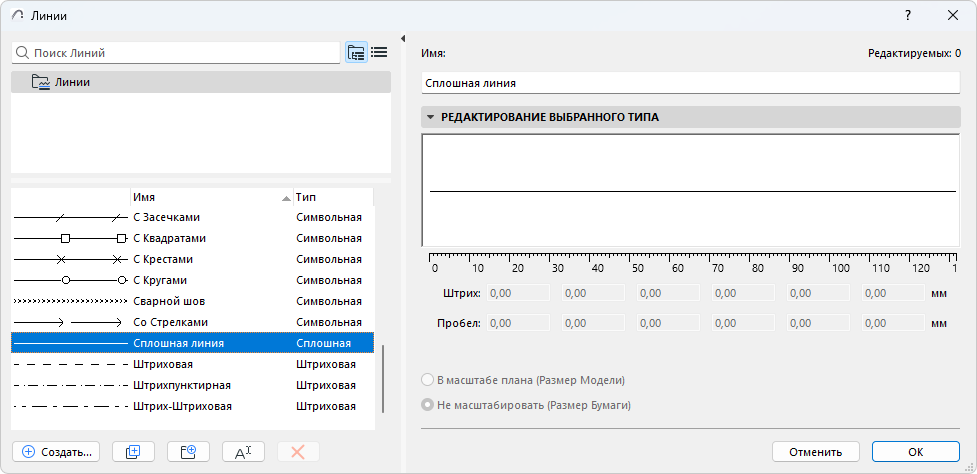

Изменить настройки стандартных (сплошных, штриховых, пунктирных и т. д.) линий и создать собственные линии можно в диалоге Линий (Параметры > Реквизиты Элементов > Линии).
Для получения общей информации См. Использование диалогов реквизитов.
Выберите Тип Линии в левой части диалога, чтобы отредактировать его параметры справа.
Примечание: Сплошные линии недоступны для редактирования.

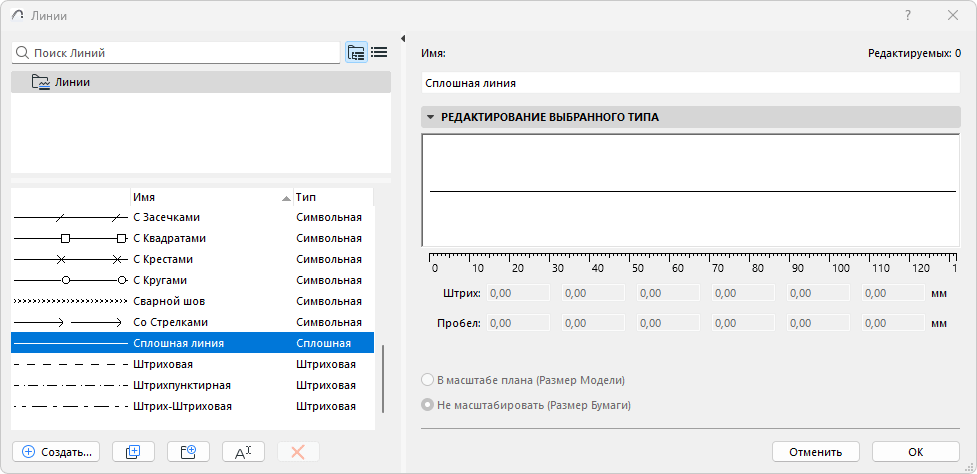

1.Нажмите кнопку Создать.
2.Выберите тип линии:
Задайте параметры линии, как описано здесь:
Редактирование Типа Линии (Штриховой)
Редактирование Типа Линии (Символьной)
Толщина Линии
Тонкая (по умолчанию)
По умолчанию все линии, отображаемые на экране, являются Тонкими, то есть толщиной в один пиксел.
•Вы можете активировать команду Жирные Линии Сечений (меню Вид > Параметры Вывода на Экран); при этом линии Сечений будут выводиться на экран как жирные (толщиной в два пиксела независимо от истинной толщины пера линии). Все остальные линии будут Тонкими.
Истинная Толщина Линий
Включить показ Истинной Толщины Линий можно в меню Вид > Параметры Вывода на Экран. В результате все линии будут отображаться согласно толщине их перьев (настраиваемой в диалоге Перья и Цвет).
Масштаб Линий
Отображение линий на экране, при печати и выводе на плоттер зависит от следующих факторов:
•В масштабе плана (Размер Модели): Отображение типа линии в том же масштабе, что и модель при каждом типе вывода.
Примечание: Это позволяет избежать ситуаций, при которых масштаб проекта отличается от масштаба типа линии, что может привести к искажениям.
•Не масштабировать (Размер Бумаги): Линии данного типа выводятся на экран, принтер и плоттер с фиксированными размерами независимо от масштаба вывода.
