Проверка Библиотечного Элемента

Примечание: Часть расширения Library Part Maker. См. Library Part Maker.

Библиотечный Элемент нельзя сохранить, не выполнив его проверку.

В панели Проверки и Сохранения элемента нажмите кнопку Проверить.

В результате будет запущен процесс проверки Рабочей Области, ограничивающей текущий Библиотечный Элемент.

Просмотр Проблем

Ознакомьтесь со списком проблем (уведомлений и предупреждений), которые могут отразиться на Библиотечном Элементе или препятствовать его сохранению. Если необходимо, устраните обнаруженные ошибки.

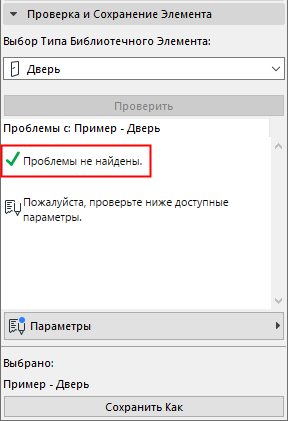

•Зеленая галочка: Проблемы не обнаружены. Просмотрите список параметров и Сохраните Библиотечный Элемент.

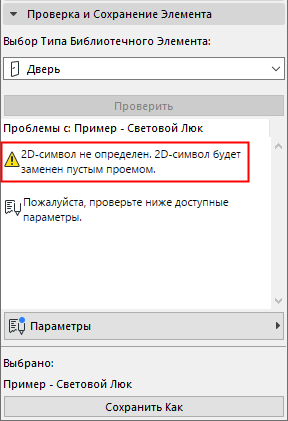

•Желтый предупреждающий знак: Указывает на присутствие проблем, не влияющих на сохранение Библиотечного Элемента. Просмотрите список параметров и Сохраните Библиотечный Элемент.

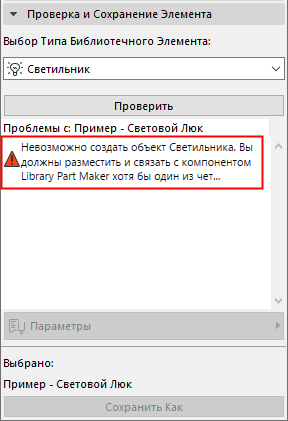

•Красный предупреждающий знак: Указывает на присутствие ошибки, без устранения которой невозможно сохранение Библиотечного Элемента.

Настройка Параметров и Реквизитов

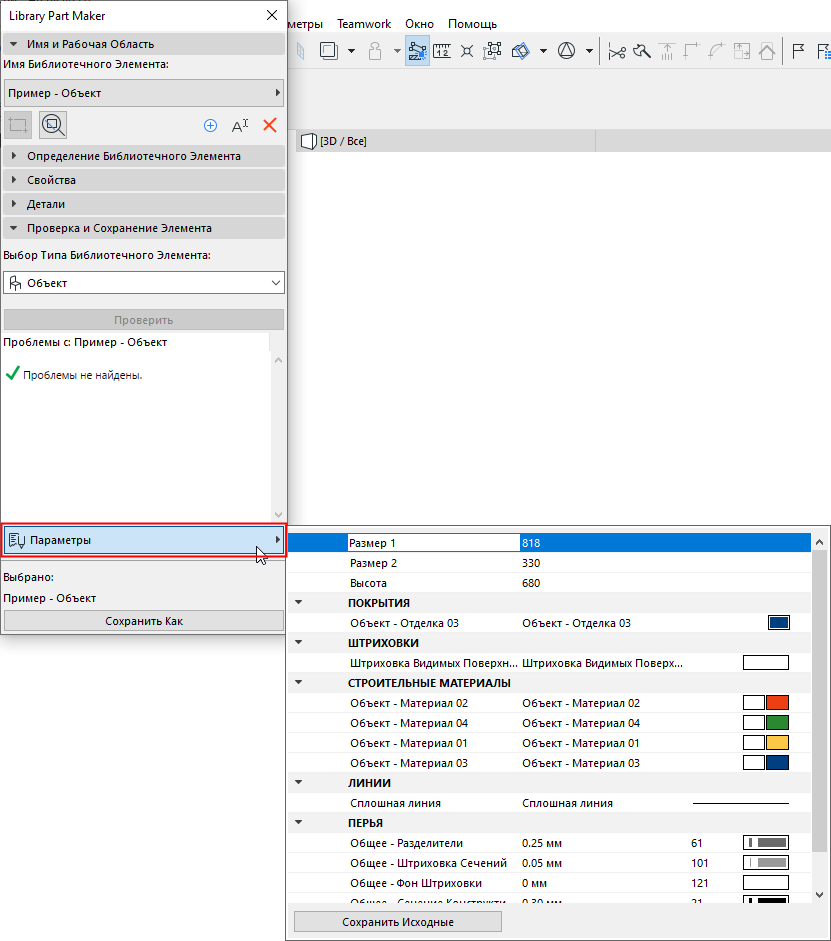

Если Проверка не выявила ошибки, нуждающиеся в исправлении, то становится доступен выпадающий список Параметров. При помощи этого списка можно отобразить параметры и реквизиты, которые будут сохранены для Библиотечного Элемента.

Реквизиты (типы линий, перья, штриховки, покрытия и строительные материалы) определяются настройками компонентов 2D-символов и 3D-моделей, находящихся в Рабочей Области. Наименования параметров создаются автоматически на основе реквизитов текущего проекта.

Наименования и значения параметров можно отредактировать непосредственно в этом списке - эти изменения будут сохранены в Рабочей Области.
