Создание Дверей и Окон

Примечание: Часть расширения Library Part Maker. См. Library Part Maker.

Определение Уровня Детализации Дверей и Окон

Начало Координат Компонентов Дверей/Окон

При создании Библиотечных Элементов Дверей и Окон используется особая методика.

•Начало компонентов 2D-символов Дверей/Окон должно совпадать с центром дверного/оконного проема и располагаться на наружной поверхности стены, в которой будут располагаться эти Библиотечные Элементы.

•Начало компонентов 3D-моделей Дверей/Окон должно располагаться в средней нижней точке дверного/оконного проема.

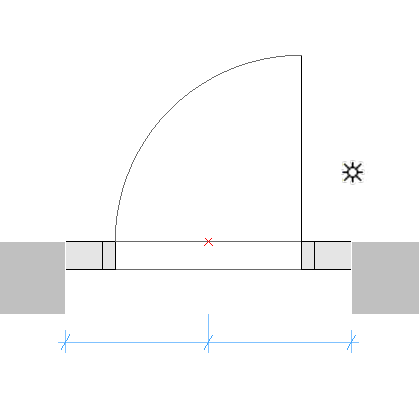

Начало Координат Символа Двери помечено Узловой Точкой

Определение Допусков Дверей/Окон

Отверстие в стене создается в процессе размещения в ней полной конструкции двери/окна.

Ширина отверстия в стене равна Ширине Элемента, увеличенной на значения Допусков по Горизонтали.

Высота отверстия в стене равна Высоте Элемента, увеличенной на значения Допусков по Вертикали.

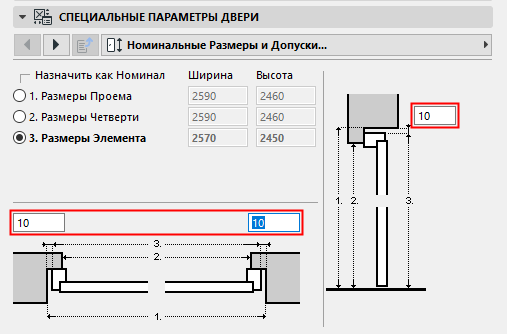

Значения Допусков в панели Специальных Параметров Двери

Принципы создания Допусков

2D-символ допуска всегда следует чертить (при помощи 2D-инструментов Archicad) слева от 2D-символов дверей/окон с одинаковой шириной для всех 2D-символов, используемых в Библиотечном Элементе двери/окна.

2D-символы допусков будут автоматически добавляться справа, сверху и снизу двери/окна и параметрически выравниваться по отверстию в стене. 3D-модель будет создаваться автоматически на основе величины допусков, заданных в 2D-символе, и толщины коробки двери/рамы. Ширина и покрытия допусков автоматически добавляются в пользовательский интерфейс двери/окна в качестве параметрических значений.

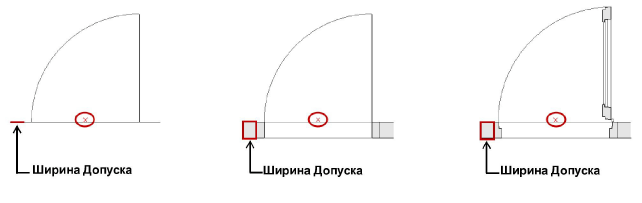

Допуски, отображаемые при назначении Низкой, Средней и Высокой Детализации

Линии Открывания, Петли и Ручки

Принципы создания Линий Открывания, Петлей и Ручек

LPM позволяет задать любое количество и любые направления Линий Открывания и/или символов Открывания в 3D-моделях, используя 3D-инструменты Archicad. 3D-линии Открывания можно создавать при помощи инструмента Морф (выбрав Линейный Геометрический Вариант).

Можно также применять Библиотечный Элемент 3D-текста (из стандартной Библиотеки Archicad) для добавления любых статичных текстовых аннотаций.

Поскольку существуют разные стандарты показа направления открывания заполнений проемов, в LPM можно использовать ориентацию линий открывания "к Петлям” или “к Ручке”.

Элемент управления Ориентацией Линий Открывания (присутствующий в диалогах Параметров Модельного Вида и Параметров Библиотечных Элементов) дают возможность пользователям при необходимости изменять направление линий открывания.

Расположение Дверных/Оконных Ручек

Обратите внимание, что параметр 3D-ручки доступен только при Уровне Детализации “3D-модель - Полная”.

LPM позволяет задавать любое количество и любые направления Ручек по отдельности для наружной и внутренней сторон заполнений проемов. Можно использовать применять стандартные Ручки Archicad или Пользовательские Библиотечные Элементы Ручек (из загруженных библиотек).

Принципы размещения Ручек

Воспользуйтесь 3D-линиями, создаваемыми при помощи инструмента Морф (выбрав Линейный Геометрический Вариант)

Определение (Линейный Морф)

Начало координат Морфа

Начало координат морфа рассматривается как точка привязки (в 3D-пространстве, поэтому линия морфа должна располагаться на поверхности дверного полотна или оконной рамы), а направление линии определяет направление Ручки. Длина линии никак не влияет на расположение или форму ручки. На приведенной ниже иллюстрации отражено взаимоотношение линейного морфа и размещаемой на его основе ручки:

Тип назначения определяет поверхность (внутреннюю или внешнюю) двери или окна, на которой должна располагаться ручка.

См. Начало Координат Компонентов Дверей/Окон.

Стандартные Дополнительные Элементы Дверей и Окон

Для каждого библиотечного элемента двери или окна можно использовать следующие автоматически добавляемые стандартные библиотечные элементы и функции Archicad:

Windows

•Проем в Стене – Четверть

•Проем в Стене – Замыкание Слоев

•Проем в Стене – Подоконная Ниша

•Проем в Стене – Декоративная Перемычка

•Проем в Стене – Реквизиты

•Дополнительные Элементы – Отлив

•Дополнительные Элементы – Подоконная Доска

•Дополнительные Элементы – Внутренний/Наружный Наличник

•Дополнительные Элементы – Ставни

•Дополнительные Элементы – Специальный Угол

•Дополнительные Элементы – Реквизиты

Двери

•Проем в Стене – Четверть

•Проем в Стене – Замыкание Слоев

•Проем в Стене – Декоративная Перемычка

•Дополнительные Элементы – Порог

•Дополнительные Элементы – Внутренний/Наружный Наличник

•Дополнительные Элементы – Ставни

•Дополнительные Элементы – Реквизиты

Преднастроенные системные параметры Дверей и Окон

•Ширина – ширина Дверного/Оконного блока

•Высота – высота Дверного/Оконного блока

•Номинальная Толщина Коробки – толщина коробки Дверного/Оконного блока

•Определение Ориентации – если выбран вариант ‘Автоматически’, то значения Выноски по Умолчанию и Обратной Выноски будут использоваться для выносок Дверей/Окон и в Интерактивных Каталогах. Если выбран вариант ‘Специальный’, то будет использовать параметр Специальной Ориентации.

•Специальная Ориентация используется совместно с параметром Определения Ориентации.

•Выноска по Умолчанию используется совместно с параметром Определения Ориентации (по умолчанию отображается литера ‘Л’ для ‘Левой’ ориентации).

•Обратная Выноска используется совместно с параметром Определения Ориентации (по умолчанию отображается литера ‘П’ для ‘Правой’ ориентации).

•Операция IFC O– определение IFC-операции

•Покрытия > Покрытие Наружных Допусков Двери/Окна – наружное покрытие заполнения допусков

•Покрытия > Покрытие Внутренних Допусков Двери/Окна – внутреннее покрытие заполнения допусков

•Покрытия > Покрытие Ручек Двери/Окна – покрытие ручек Двери/Окна

•Перья > Перо Линий Открывания – перо линий открывания Двери/Окна
