Критерии Покрытий в Правилах Графической Замены и Обнаружения Коллизий

Обратите внимание, что покрытия ограниченно распознаются при использовании функций Графической Замены и Обнаружения Коллизий.

Критерии покрытий в этих интерфейсах (Покрытие, Имя Покрытия) могут применяться или не применяться в зависимости от типа элемента и того, как покрытие было назначено.

Подробная информация приведена в следующих разделах:

Конструктивные элементы: критерии применяются, если покрытие было настроено в диалоге Параметров элемента

Если покрытие конструктивного элемента задано в диалоге его Параметров, то правило применяется.

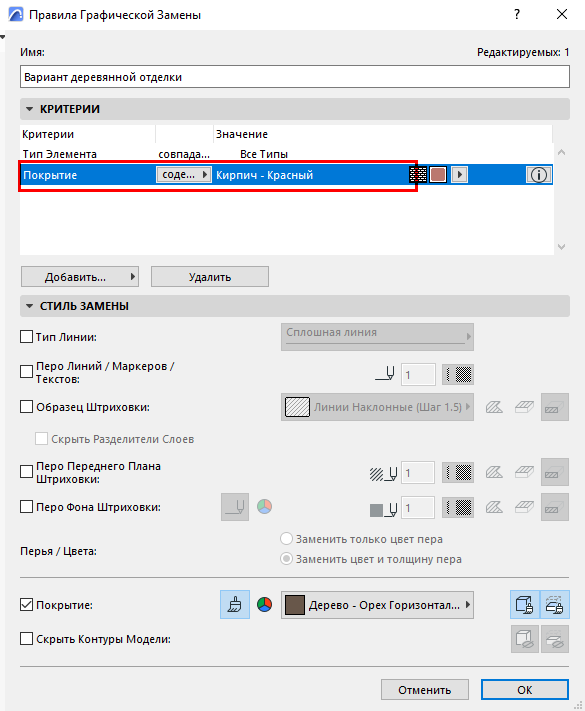

Например, функция графической замены применяет покрытие Орех для всех элементов, изначально имеющих покрытие красным кирпичом.

Исходное покрытие	Замена Красного Кирпича на Орех

Сегмент колонны, строительный материал которого имеет покрытие красным кирпичом.	Покрытие "Орех" применяется ко всей колонне, исходя из того, что покрытие красным кирпичом назначено сегменту в диалоге Параметров элемента (через Строительный Материал).

Стена с покрытием торцов кирпичом.	Покрытие "Орех" применяется ко всему элементу, исходя из того, что покрытие кирпичом назначено в диалоге Параметров элемента (через замену покрытия Торцов в панели Модель).

Перекрытие с покрытием красным кирпичом и синим элементом Отверстия.	Покрытие "Орех" применяется к элементу перекрытия (но не к Отверстию), исходя из того, что покрытие красным кирпичом назначено в диалоге Параметров Перекрытия.

Синее перекрытие и элемент Отверстия с покрытием кирпичом.	Покрытие "Орех" применяется к поверхности Отверстия (но не к перекрытию), исходя из того, что покрытие кирпичом назначено в диалоге Параметров Отверстия (в панели Модель).

Перекрытие с кирпичным покрытием верхней поверхности (замена покрытия в панели Модель). Верхняя поверхность подрезана под крышу.	Покрытие "Орех" применяется для всего элемента, исходя из того, что кирпичное покрытие назначено в диалоге Параметров Элемента (даже если покрытие кирпичом не видно в модели).

Библиотечные Элементы: критерии применяются только в том случае, если покрытие заменено в панели Модель.

Для библиотечных элементов, объектов, GDL-объектов:

•Графическая Замена и Обнаружение Коллизий применяются с учетом исходного покрытия, задаваемого в панели Модель диалога Параметров Объекта (это параметр Archicad доступен при любом выводе элементов на основе значений свойств).

•Случаи, в которых эти функции не действуют: Если исходное покрытие было задано в панели Специальных Параметров библиотечного элемента (эта панель меняет значения GDL-скрипта, который НЕ является параметром Archicad), то функции Графической Замены и Обнаружения Коллизий не будут применять критерии покрытий.

Исходное покрытие	Замена зеленых покрытий на синие.

Зеленое покрытие стула настроено в панели Модель.	Применение Графической Замены на основе Покрытий

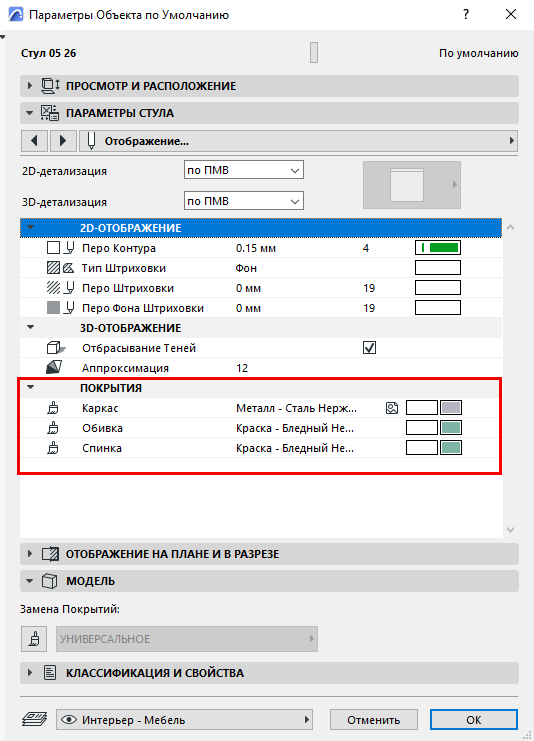

Зеленое покрытие сиденья стула настроено в панели Специальных Параметров (управляющей GDL-скриптом).	Графическая Замена на основе Покрытий не действует

Покрытия, полученные в результате редактирования 3D-модели: критерии НЕ применяются.

Конструктивные элементы: если покрытие "назначается" в результате редактирования модели, то оно НЕ учитывается при Графической Замене. Например, покрытие элемента может определяться в результате

•операции твердотельного моделирования (целевой элемент наследует поверхность оператора)

•создания пустот (при помощи инструментов Отверстие, Дверь или Окно)

Полученные таким образом покрытия НЕ учитываются, и к ним не применяются функции Графической Замены, а также они не участвуют в Обнаружении Коллизий.
