Легенда Примечаний - это объект, присутствующий в Библиотеке Archicad.
Состав и внешний вид легенда можно настроить по своему усмотрению при помощи четырех страниц панели Параметров Легенды.
Выберите Поля Примечаний для отображения
Выберите Поля папок для отображения
Отображение границ и разделителей
Перенос строк таблицы для горизонтального отображения

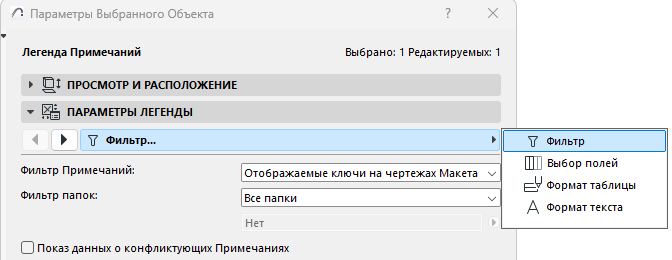

На странице Фильтрации:
•Выберите Примечания для отображения: все Примечания или только Примечания, отображаемые на чертежах
•Выберите папки, содержимое которых следует отображать (или выберите Все папки)
Показ данных о конфликтах Примечаний
Если Легенда содержит Примечания с конфликтующими данными (это может происходить при использовании элементов связанных модулей): Отметьте этот маркер, чтобы отобразить информацию о противоречивых данных. В противном случае в Легенде будет отображаться только Ключ без какой-либо дополнительной информации.
См. также Примечания в связанных модулях.
Порядок строк
По умолчанию данные в Легенде отображаются в том порядке, в котором они располагаются в панели Примечаний
На странице Выбора полей:

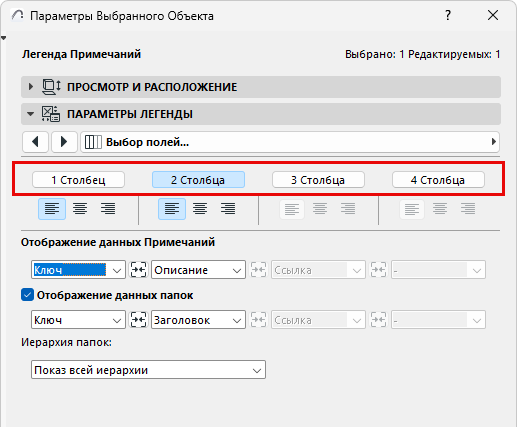

•Выберите количество столбцов для отображения в Легенде (например, "2 столбца")
Выберите Поля Примечаний для отображения
На странице Выбора полей:
Воспользуйтесь выпадающими списками, чтобы выбрать тип данных Примечаний для каждого столбца Легенды. (Если вы выбрали "2 столбца", то можете выбрать два типа данных Примечаний, например, показ Ключа в первом столбце и Описания - во втором.)

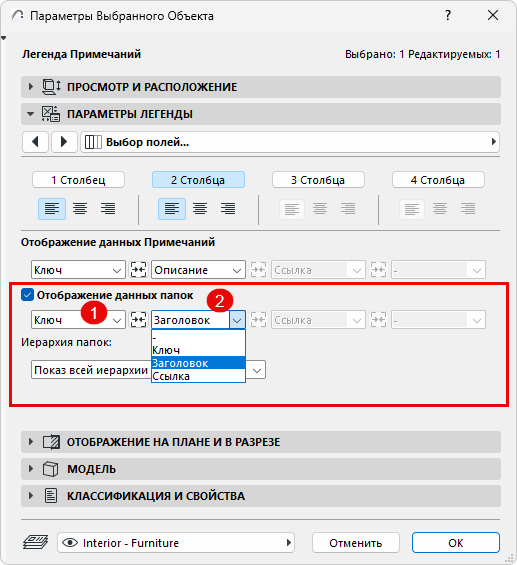

Выберите Поля папок для отображения
На странице Выбора полей:
Если необходимо, отметьте маркер Показа данных папок.
Затем воспользуйтесь выпадающими списками для выбора типа данных папок для каждого столбца Легенды (например, Ключ папки - в первом столбце и заголовок папки - во втором).

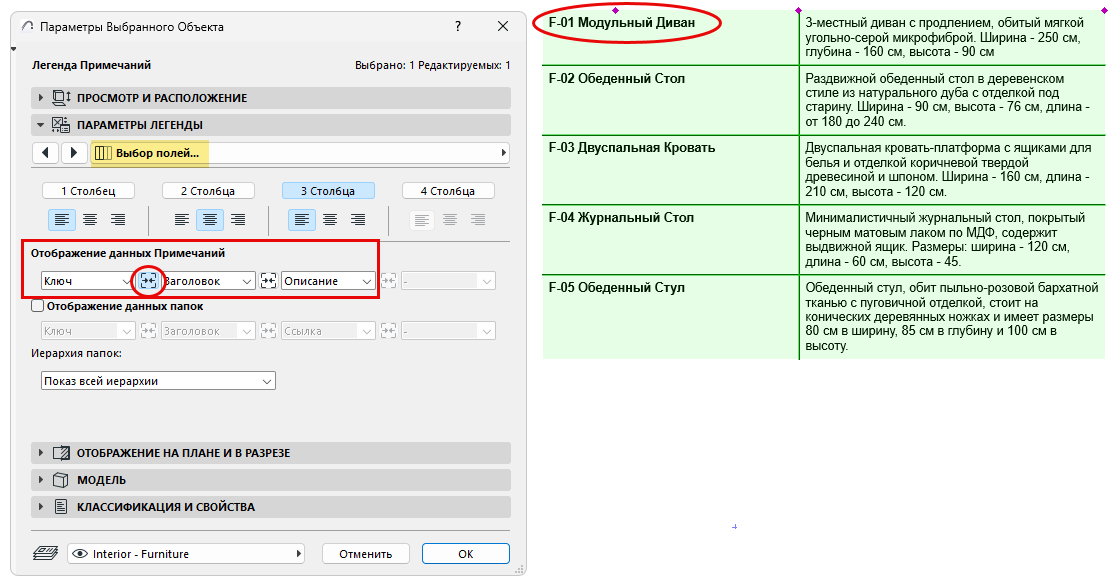

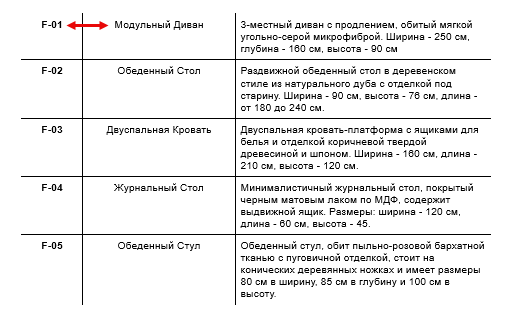

Вы можете объединить данные и форматирование соседних полей.
Здесь стоит объединить первые два поля примечаний (Ключ и Заголовок):
На странице Выбора полей нажмите кнопку Объединения, находящуюся между полями.
Примечание: Для объединенных полей будут применяться настройки выравнивания, заданные для первого столбца. Например, в объединенном поле Ключ + Заголовок используется выравнивание, примененное для столбца 1 (выравнивание по левому краю).

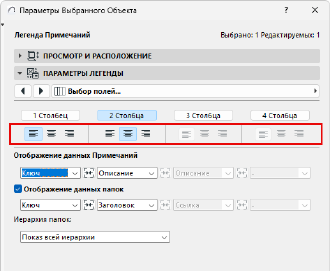

Выберите способ выравнивания текста для каждого столбца Легенды (по левому краю, по центру, по правому краю).
В результате текст во всех строках столбца будет выравниваться одинаково.

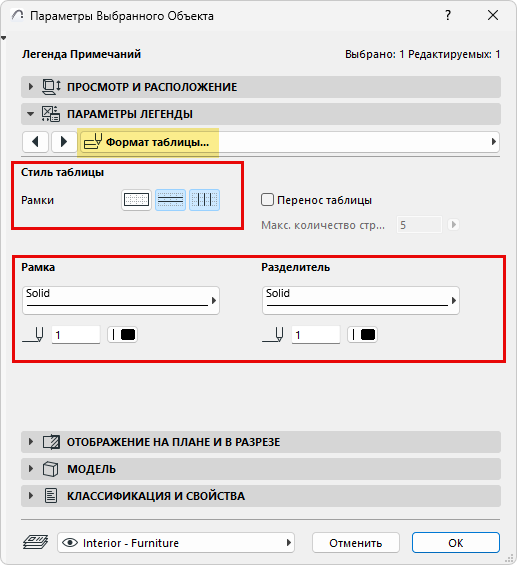

Отображение границ и разделителей
На странице Форматирования таблицы:
Воспользуйтесь элементами управления Границами, чтобы добавить линии границ и разделителей. (Нажатие кнопок позволяет включить или отключить показ линий определенного типа).
Вы можете применить разные типы линий и перья для границ и разделителей.
Перенос строк таблицы для горизонтального отображения
Если Легенда получается слишком длинной, вы можете перенести (разделить) строки таблицы для горизонтального формата.
На странице Форматирования таблицы:

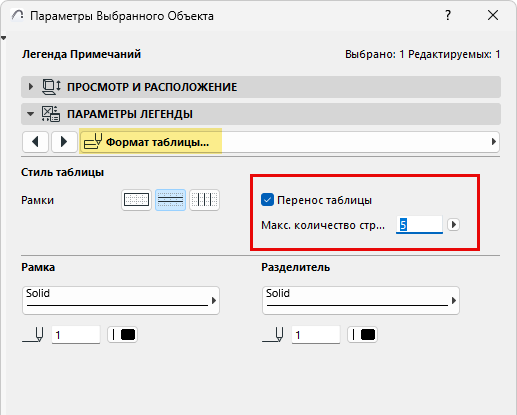

Отметьте маркер Перенос таблицы и введите номер строки (Макс. количество строк). После этой строки таблица Легенды будет прервана.
В терминах переноса текста "строка" означает ряд элементов данных (заголовок папки, данные примечания и т. д.), а не одну строку текста.

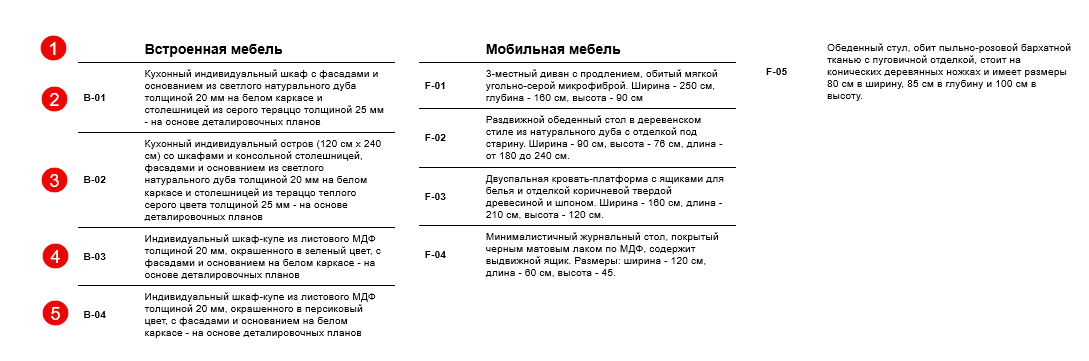

Здесь Легенда обрывается через 5 рядов.
Примечание: Если при заданном разрыве строк внизу останется только заголовок папки, то он будет перенесен в начало следующего раздела.

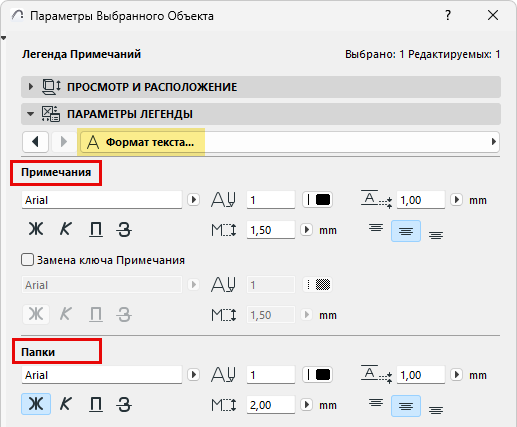

На странице Форматирования текста:
Вы можете при необходимости настроить раздельное форматирование текстов Примечаний и заголовков папок.

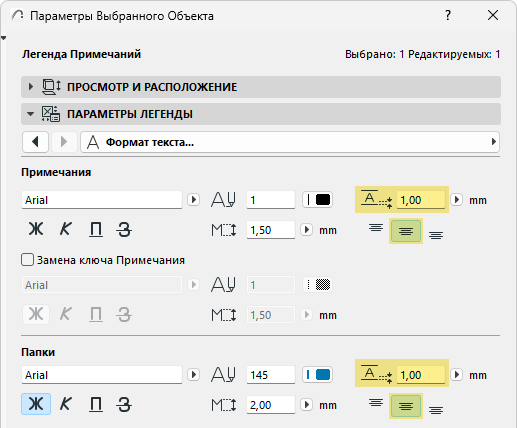

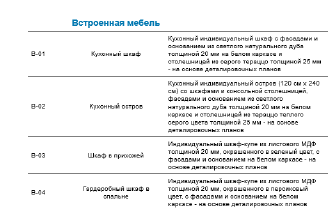

Можно настроить смещение текстов Примечаний и папок относительно рамки Легенды, а также задать выравнивание текстов в ячейках (по верху, по центру, по низу), как показано здесь:

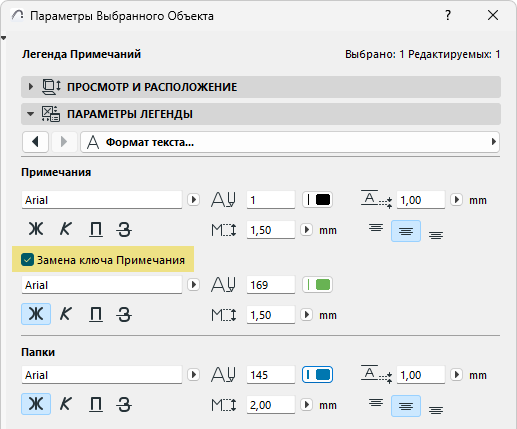

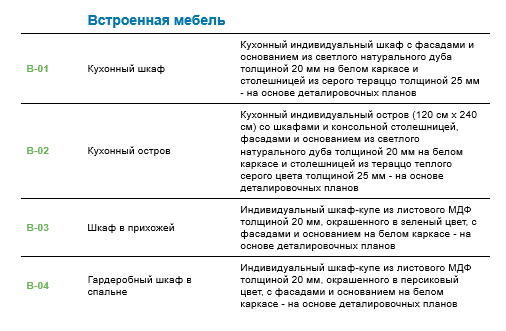

Для текста "Ключ" можно применить отдельное форматирование.
