Сохранить Выбранное как Модуль

1.Выберите на Плане Этажа нужные элементы. Чтобы выбрать элементы на нескольких этажах, воспользуйтесь Бегущей Рамкой, действующей на всех этажах (см. на Текущем или на Всех Этажах).

2.Активируйте команду меню Файл > Внешние Данные > Сохранить Выбранное как Модуль.

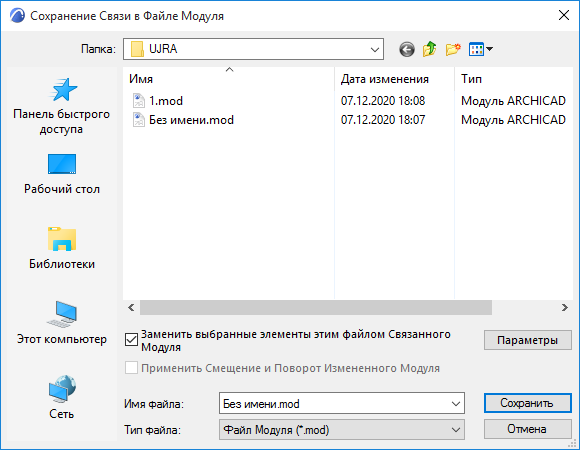

3.Введите имя файла.

4.Выберите формат Модуля (.mod).

5.При желании Активируйте маркер Заменить выбранные элементы этим файлом Связанного Модуля, чтобы сразу заменить все выбранные элементы файлом модуля.

Примечание: В Teamwork маркер “Заменить выбранные элементы...” недоступен.

–Можно также активировать маркер Применить Смещение и Поворот Измененного Модуля, чтобы сохранить специальные параметры смещения/ориентации при замене исходного модуля новым модулем. Эта функция становится доступна, если несколько Связей измененного модуля были размещены с разными настройками ориентации и смещения.

6.Нажмите кнопку Сохранить.

Примечания:

•Если вы выбрали конкретные элементы и скопировали их в буфер обмена, то можно создать модуль, включающий только эти элементы. Активируйте команду меню Файл > Сохранить как и выберите формат файла Файл Модуля из Буфера Обмена.

•Если выборка содержит недоступные для изменения элементы (заблокированные, находящиеся на заблокированных слоях или зарезервированные другим пользователем), то появляется соответствующее сообщение. При этом предоставляется возможность либо создать модуль только из редактируемых элементов, либо отменить выполнение операции.

•Можно также сохранить выбранные элементы в формате PLN. См. Сохранение Выборки в Формате PLN.
