Чтобы открыть этот диалог, воспользуйтесь командой меню Параметры > Рабочая Среда Проекта > Спецификации Трассы или кнопкой в табло команд MEP Designer.
Спецификации Трасс предназначены для настройки
•Ссылочных наборов (например, значений DN) для воздуховодов и труб
•Таблиц размеров (предустановок) для каждого типа MEP-элементов (сегментов, отводов, врезок и переходов), основанных на соответствующем Ссылочном наборе
Если вы зададите эти размеры на основе ссылочных значений, то сможете можно легко создавать MEP-трассы, состоящие из стандартизированных элементов.
Примечание: Кабельные Лотки не имеют Ссылочного набора, но вы можете сформировать таблицу размеров для сегментов кабельных лотков.

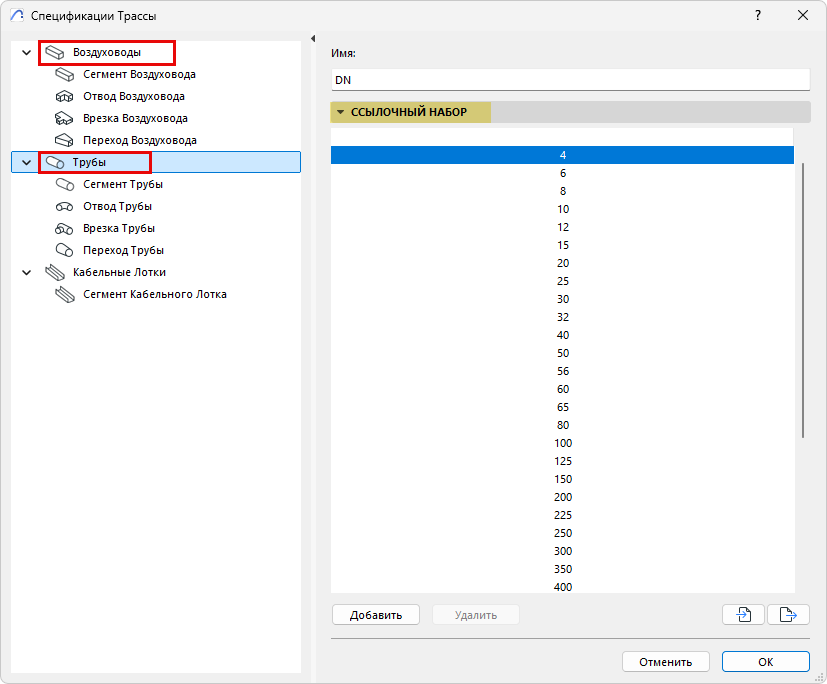

Создание Ссылочных Наборов (стандартов) для Воздуховодов и Труб
•При необходимости измените имя Ссылочного Набора
•Воспользуйтесь кнопками Добавления или Удаления, чтобы отредактировать список значений в Ссылочном Наборе
•Импорт или экспорт Ссылочных Наборов в виде xml-файлов (для передачи данных между проектами)

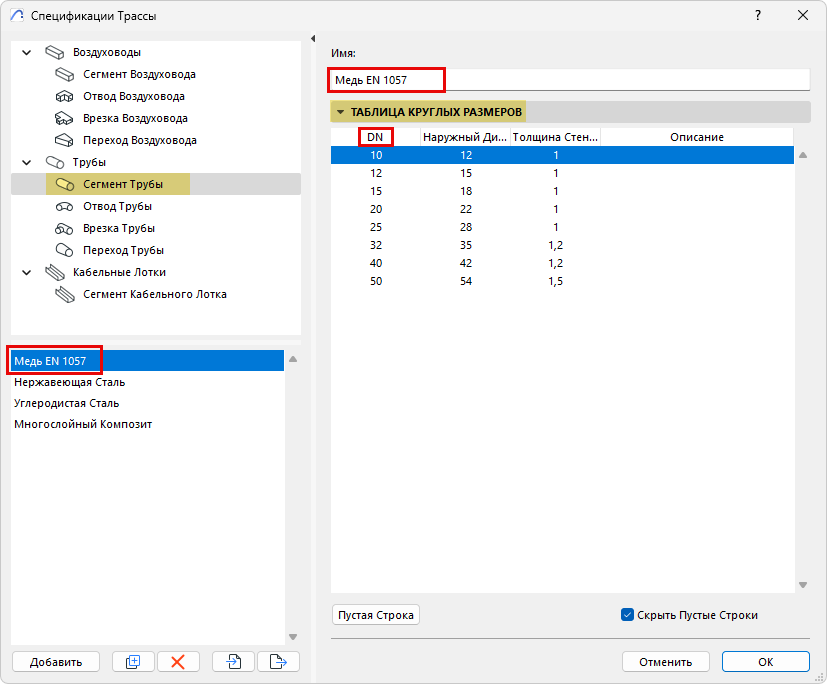

Настройте Таблицы Размеров для Сегментов, Отводов, Врезок и Переходов
В Спецификациях Трассы выберите нужный тип MEP-элемента. Здесь вы можете создавать или редактировать таблицы стандартных размеров.
•Перечисленные элементы (например, элементы DN) берутся из Ссылочного Набора.
•При необходимости задайте нужные размеры для каждого элемента.
•Для MEP-элементов каждого типа могут использоваться несколько таблиц стандартных размеров - нажмите кнопку Добавить или Дублировать, чтобы создать дополнительные таблицы.
•Некоторые строки могут оставаться пустыми, если вы не используете этот элемент. Отметьте маркер "Скрыть Пустые Строки", чтобы отображать только использованные элементы.
Настройка размеров Врезок
Врезки имеют несколько размеров. Здесь перечислены размеры, которые вы можете задать:
Выбор преднастроенных размеров для MEP-трасс

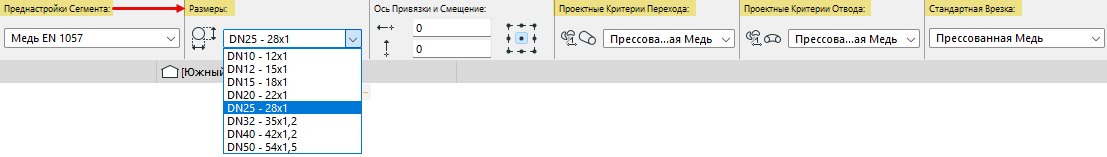

В Информационном Табло выберите предварительные настройки (таблицу размеров) для элементов MEP-трассы: сегментов, отводов, врезок и переходов.
•Для сегментов трассы выберите Преднастройки Сегмента
•Для сегментов трассы: также выберите размер DN. Отводы и врезки этой трассы будут использовать те же DN из соответствующих преднастроенных таблиц.
•Для отводов и переходов выберите преднастроенные параметры Проектных Критериев
•Для элементов врезок выберите предварительные настройки в разделе "Стандартной Врезки"
Импорт и Экспорт Настроек Трасс
Кнопки Импорт и Экспорт позволяют передать в формате xml одну или сразу несколько таблиц Размеров между проектами.

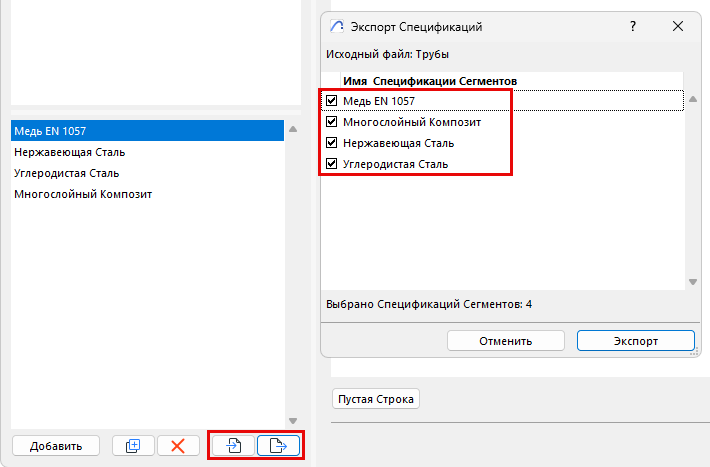

В диалоге Экспорта Спецификаций вы можете выбрать таблицы для экспорта:
