Оптимизатор Размеров Воздуховодов

Оптимизатор Размеров Воздуховода изменяет размеры воздуховода по мере необходимости, основываясь на заданных пользователем ограничениях и предпочтительных размерах.

Этот диалог следует использовать после создания систем и проверки расчетов в Браузере Систем. Однако вы также можете изменить размеры в любое время (независимо от данных в Браузере Систем).

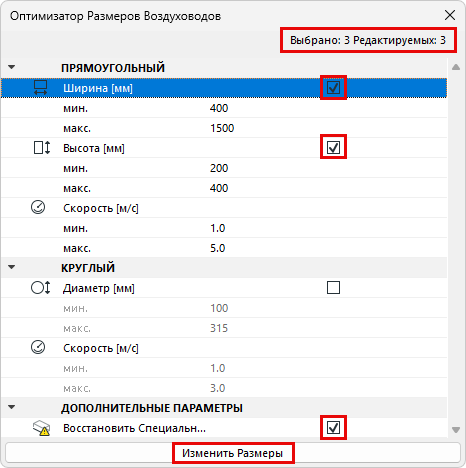

1.Откройте Оптимизатор Размеров Воздуховода при помощи табло команд MEP или команды меню Окно > Панели

2.Выберите одну или несколько трасс воздуховодов для изменения размеров. В диалоге будет указано количество выбранных и доступных для редактирования элементов.

Примечание: трасса может быть недоступна для редактирования, если ее слой или элемент заблокирован.

3.Отметьте типы размеров, которые нужно изменить (ширина и/или высота для прямоугольных воздуховодов, диаметр - для круглых).

4.Проверьте, нужно ли включать пользовательские сегменты в операцию изменения размеров.

5.Деактивируйте маркеры тех размеров, которые вы не хотите менять. Например, чтобы оставить круглые воздуховоды без изменений, деактивируйте маркер диаметра круглых воздуховодов.

6.Задайте диапазон значений для формы и скорости, исходя из конкретных требований к минимальным и максимальным значениям.

Примечание: Чтобы задать фиксированное значение вместо диапазона, введите одинаковые минимальные и максимальные значения.

7.Нажмите кнопку Изменить Размеры.

•Проверьте результат: если появится сообщение о том, что изменение размеров не выполнено, то это означает, что ваши исходные трассы не превышали ограничения, заданные в Оптимизаторе Размеров Воздуховодов.

•Если кнопка Изменения Размеров отображается серым цветом, это означает, что вы не выбрали ни одной доступной для редактирования трассы.
