Редактирование диаметра сегмента при помощи локальной панели

Изменение диаметра сегмента трассы (воздуховода, трубы или кабельного лотка).

1.Выберите трассу

2.Щелкните на линии привязки того сегмента, который вы хотите отредактировать

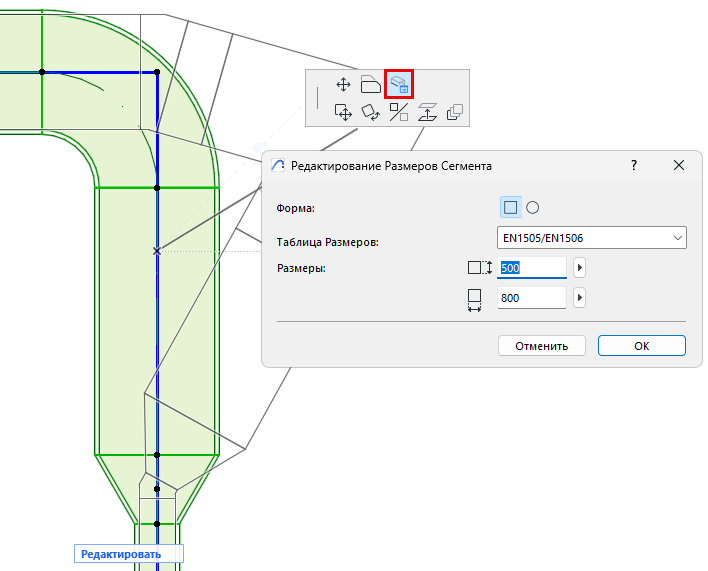

3.В локальной панели нажмите кнопку Редактирование Размеров Сегмента.

4.В результате появится диалог, в котором вы сможете изменить форму (только для воздуховодов); Таблицу Размеров; и размеры сегмента.

5.Нажмите OK, чтобы обновить сегмент в модели.

Набор стандартных размеров зависит от выбранной Таблицы Размеров (настраиваемой при помощи команды меню Параметры > Рабочая Среда Проекта > Спецификации Трассы).
