Редактирование сегмента - выравнивание и смещение

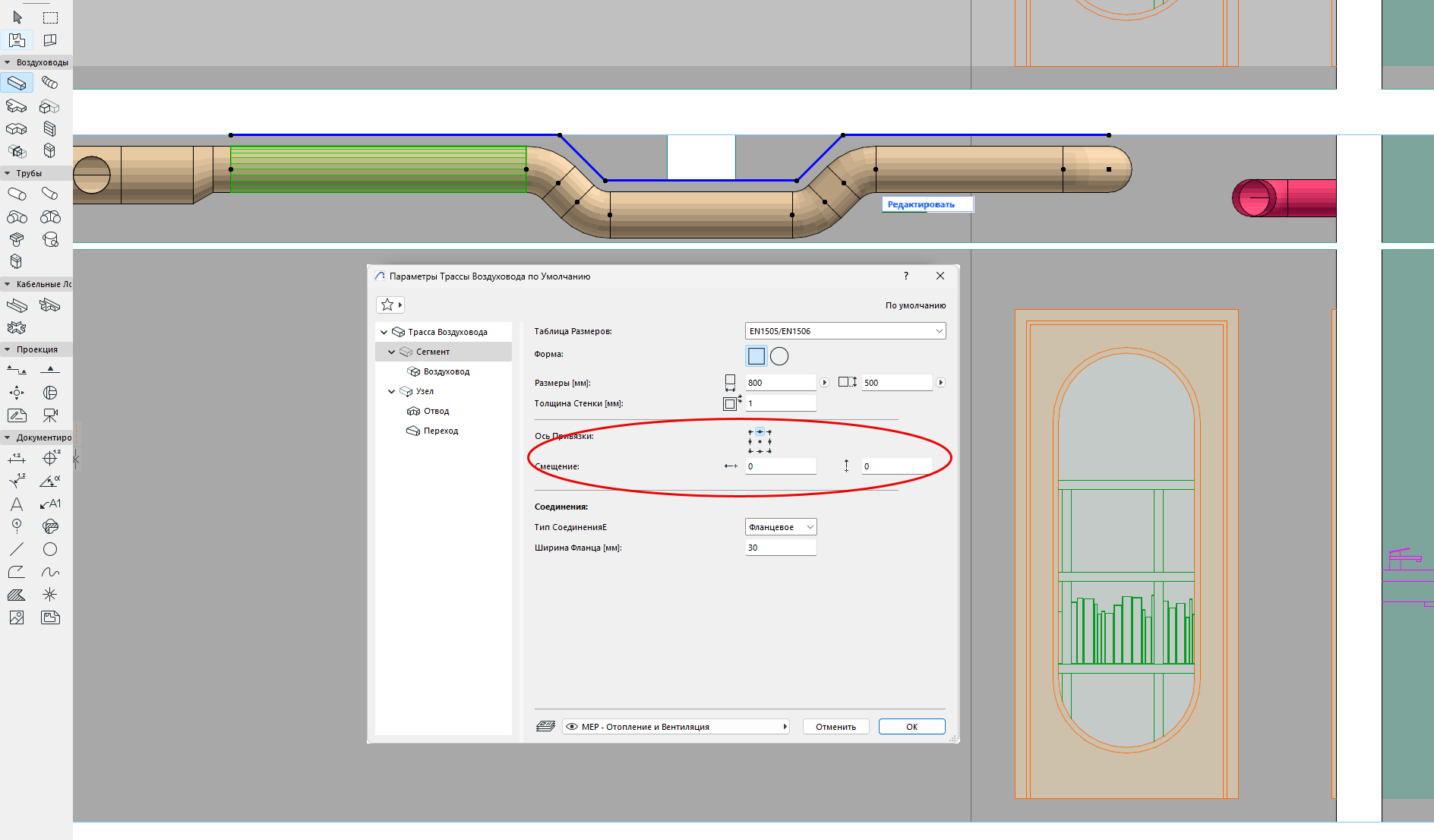

По умолчанию линия привязки располагается в центре сегментов трассы. При необходимости задайте смещение или настройте выравнивание при помощи Информационного Табло или в диалоге Параметров Сегмента.

Примечание: чтобы отобразить линию привязки в 2D-видах активируйте переключатель Линии Привязки MEP в меню Вид > Параметры Вывода на Экран.

Например, чтобы расположить воздуховод ближе к перекрытию, выберите расположение линии привязки по низу воздуховода. Или задайте смещение, чтобы трасса находилась на определенном расстоянии от стены или потолка.

•Эти значения можно менять до или после создания трассы.

•Настроить выравнивание или смещение любого отдельного сегмента можно в Режиме Редактирования.
