Дополнительные Параметры - Экспорт

Активируйте команду меню Файл > Взаимодействие > SAF > SAF-трансляторы.

Воспользуйтесь панелью Дополнительные Параметры - Экспорт для настройки следующих функций:

Локальная Система Координат (Экспорт в SAF)

В каждом принимающем приложении поперечное сечение из каталога размещается в рабочем пространстве на основе ориентации координат XYZ по умолчанию и в соответствии с Локальной Системой Координат (ЛСК) хост-стержня.

Поскольку в разных приложениях используются разные определения ЛСК, вы должны задатьстандарт, подходящий для конкретного приложения: выберите один из стандартов ЛСК в этой панели SAF-транслятора для Экспорта.

В процессе SAF-экспорта Archicad будет преобразовывать элементы соответствующим образом, в результате чего поперечные сечения Стержней будут правильно ориентированы в программе прочностного анализа.

Каким образом можно узнать нужную Локальную Систему Координат?

Если вы импортировали преднастроенные Параметры SAF-транслятора для конкретного приложения, то Локальная Система Координат уже будет правильно определена.

См. Загрузка оптимизированных для конструктивных приложений файлов данных SAF.

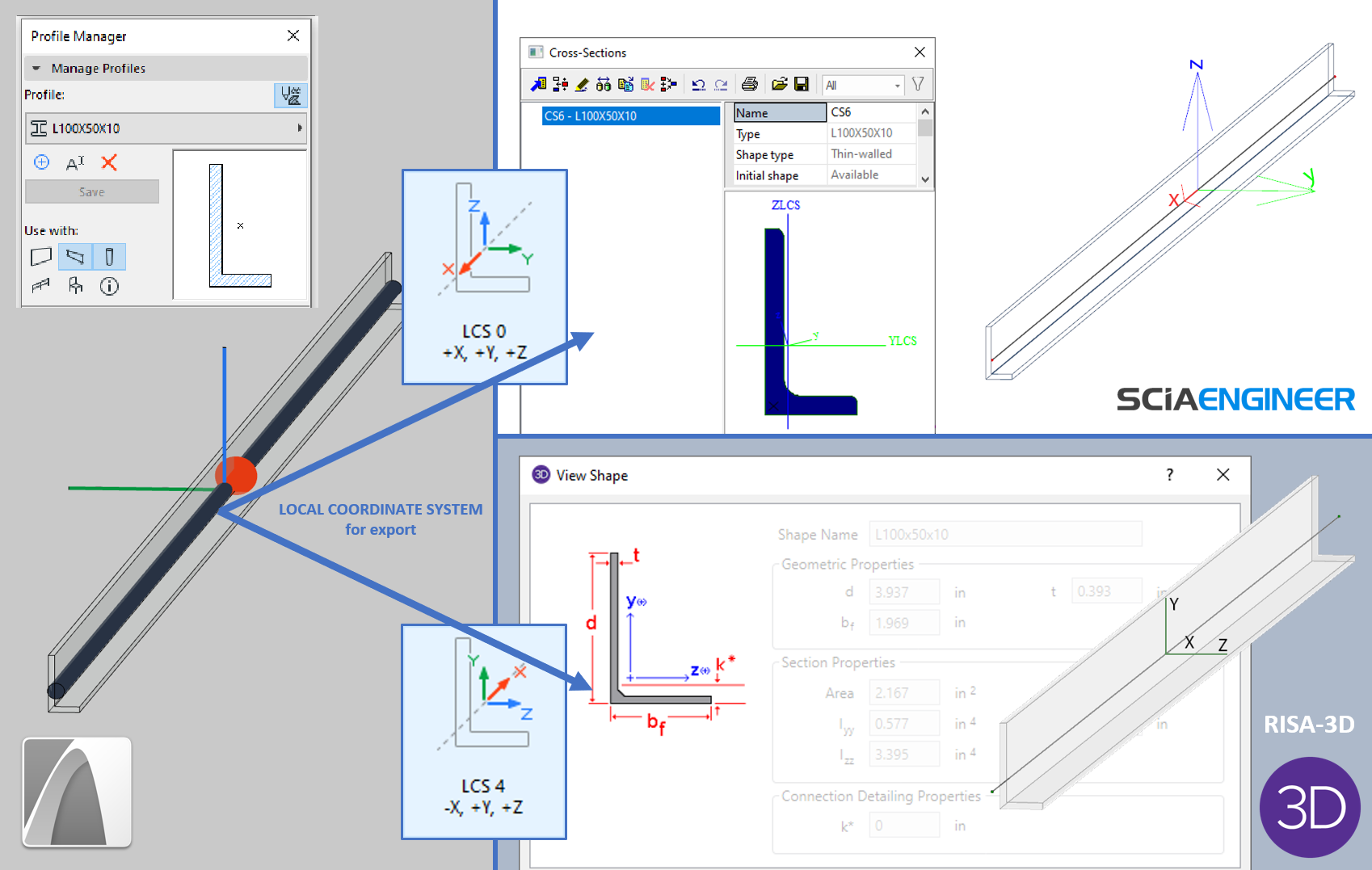

Чтобы выяснить, какая ЛСК используется в принимающем приложении, выполните следующие действия (и обратите внимание на приведенную ниже иллюстрацию):

1.Сопоставьте реквизит Профиля Уголка Archicad с Поперечным Сечением принимающего приложения (воспользуйтесь несимметричным профилем, таким как уголок, потому что его ориентация будет очевидна).

2.В принимающем приложении разместите соответствующее Поперечное Сечение уголка, используя стандартный вариант (без дополнительного поворота или зеркального отражения), чтобы оно соответствовало размещению профиля в Archicad.

3.Проверьте расположение Поперечного Сечения в ЛСК Стержня. Как правило, в европейских приложениях (например SCIA Engineer) применяется LCS 0, а в американских приложениях - LCS 4 (RISA-3D) или LCS 3.

4.В настройках SAF-транслятора для Экспорта выберите ЛСК, соответствующую принимающему приложению.

Примечание: ЛСК не надо задавать в SAF-трансляторе для Импорта. В процессе импорта файла SAF Archicad автоматически преобразует расположение элементов на основе модельных данных “ЛСК поперечных сечений”.

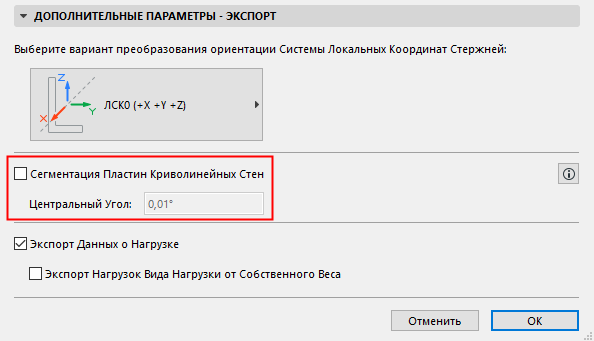

Сегментация Пластин Криволинейных Стен

Этот элемент управления влияет на SAF-экспорт Пластин, создаваемых для криволинейных Стен.

По умолчанию сегментация отключена. Оставьте ее отключенной, если приложение прочностного анализа может работать с криволинейными Пластинами, создаваемыми на основе криволинейных стен.

Когда следует включать Сегментацию?

Активируйте этот маркер, если принимающее приложение не может работать с криволинейными Стенами. Изогнутые Пластины будут экспортироваться в виде наборов сегментов.

В поле Центрального Угла введите максимальное значение угла, образуемого сегментами.

–Полученные сегменты будут приближаться к заданному вами значению (не превышая его), но с учетом следующих условий:

-Если в криволинейной Стене присутствуют промежуточные вершины между ее конечными точками (например, конструктивные вершины в местах соединений элементов со Стеной), то сегменты будут созданы таким образом, чтобы их конечные точки совпадали с этими вершинами.

-Реальное значение Центрального Угла (и длина сегментов) может меняться в зависимости от расположения этих промежуточных вершин.

Важные замечания

–Если активировать Сегментацию Пластин Криволинейных Стен, то в принимающем приложении будут создаваться дополнительные точки сегментов, совпадающие с узлами любых Конструктивных Опор и Конструктивных Связей, ассоциированных с криволинейной Стеной.

–Новые внутренние ребра экспортированных сегментов Стен будут иметь Жесткие опирания Ребер (независимо от первоначальных значений Опирания Ребер исходной Стены).

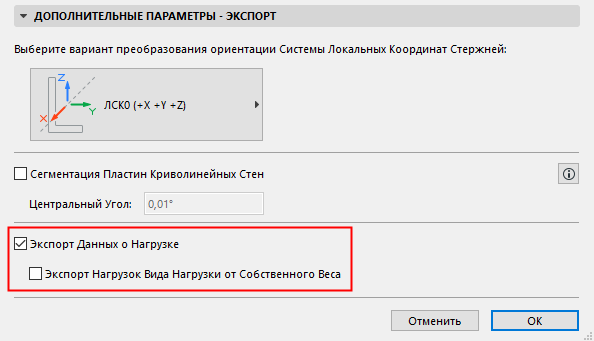

Экспорт Относящихся к Нагрузке Данных

По умолчанию включен.

Деактивируйте этот маркер, если хотите игнорировать относящиеся к Нагрузкам данные при экспорте Аналитической Модели в SAF.

Например, в следующих сценариях происходит двунаправленный обмен данными:

•в приложении прочностного анализа используются данные о Нагрузке, не распознаваемые в Archicad

•архитектор не хочет включать данные о Нагрузке из файла SAF в свою модель Archicad

В подобных ситуациях двунаправленный обмен данными может приводить к потере данных о Нагрузке. Во избежание этих потерь вы можете деактивировать маркер. В таком случае данные о Нагрузках будут игнорироваться.

Экспорт Нагрузок Вида Нагрузки от Собственного Веса

По умолчанию отключено.

Большинство аналитических программ не поддерживает нагрузки от собственного веса, передаваемые из внешних приложений.
