Использование внешней базы данных для трансляции несопоставленных профилей

Экспортируемые Профили Archicad и импортируемые SAF-профили Стержней сопоставляются на основе настроек панелей Сопоставления Профилей (при Экспорте и Импорте).

Для тех профилей, которые НЕ сопоставлены по названию в списке Сопоставления Профилей, вы можете активировать автоматическое сопоставление на основе стандартной базы данных. Эта возможность позволяет сэкономить много времени и не выполнять сопоставление вручную.

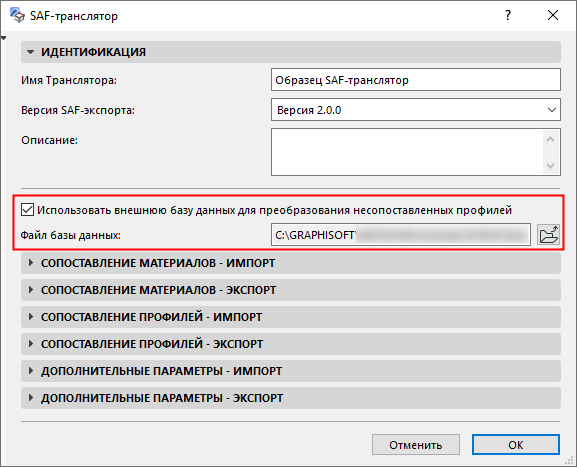

Отметьте этот маркер в панели Идентификации SAF-транслятора.

Если маркер отмечен, то будет использоваться преднастроенный список (файл Excel, называющийся "ExternalDB") для сопоставления всех экспортируемых Профилей Archicad и импортируемых заводских Поперечных Сечений, которые НЕ были сопоставлены по наименованиям в панелях Сопоставления Профилей.

Примечание: Для каждого импортируемого Поперечного Сечения SAF, не имеющего соответствующего ему Профиля Archicad, автоматически создается новый реквизит Профиля на основе базы данных Стандартных Стальных Профилей. См. Использование Стандартных Профилей Стальных Колонн и Балок.

Расположение и редактирование внешнего файла базы данных (Заводских Поперечных Сечений SAF)

Файл Excel “ExternalDB” располагается в папке Значений по Умолчанию, находящейся в папке установки Archicad.

Преднастроенные файлы баз данных также можно найти на сайте Загрузок. (См. Загрузка оптимизированных для конструктивных приложений файлов данных SAF.)

Вы можете создать собственный файл базы данных, сохранить его, а затем применять в процессе импорта. Для этого необходимо использовать одностраничный файл Excel с такими же названиями столбцов, что и в преднастроенном стандартном файле.

Внимание: Можно скопировать и отредактировать исходный файл ExternalDB, входящий в состав шаблона Archicad, но этот файл НЕЛЬЗЯ переименовывать или перемещать!

Приоритет Правил Сопоставления

Правила сопоставления Профилей Archicad и заводских поперечных сечений изготовленных сечений SAF применяются в следующем порядке:

1.Сопоставление по наименованию на основе списка панели Сопоставления Профилей

2.Внешняя база данных (при условии, что маркер "Использовать внешнюю базу данных" отмечен).

3.Параметр “Прочие Профили”. Это универсальное определение для всех Профилей Archicad, ранее не сопоставленных в процессе выполнения шагов 1 и 2.
