Преобразование Материалов и Покрытий
Файл > Взаимодействие > IFC > IFC-трансляторы
Выберите Транслятор для Импорта и откройте преднастроенный набор Преобразования Материалов и Покрытий.
Этот диалог служит для настройки назначения Строительных Материалов Archicad импортированным элементам IFC-модели.

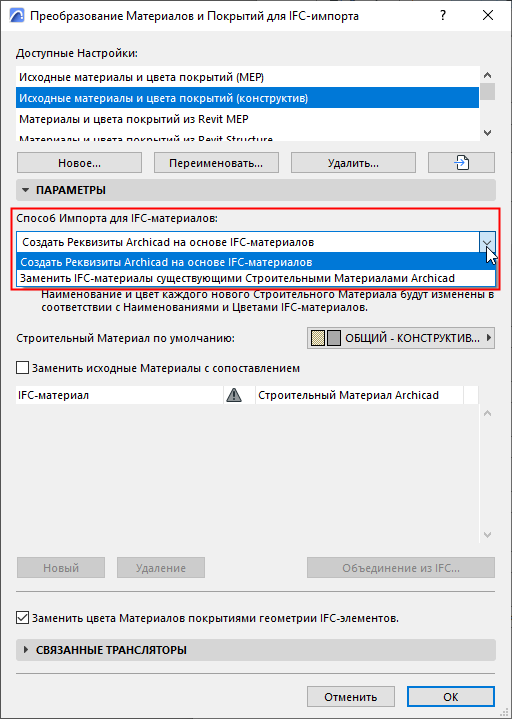

Можно выбрать один из двух способов импорта.
Способ 1: Заменить IFC-материалы существующими Строительными Материалами Archicad
При выборе этого варианта всем импортированным IFC-элементам назначается один Строительный Материал Archicad, выбираемый из расположенного ниже выпадающего списка Строительных Материалов. Новые Строительные Материалы при этом не создаются.
При необходимости этот применяемый по умолчанию Строительный Материал можно заменить: см. Заменить исходные Материалы с сопоставлением ниже.
Способ 2: Создать Реквизиты Archicad на основе IFC-материалов
Для каждого IFC-материала создается новый Строительный Материал Archicad. Выбираемый ниже и применяемый по умолчанию Строительный Материал при этом дублируется.
Новому Строительному Материалу:
•назначается имя на основе параметра Имени IFC-материала;
•назначается цвет на основе параметра Цвета IFC-материала

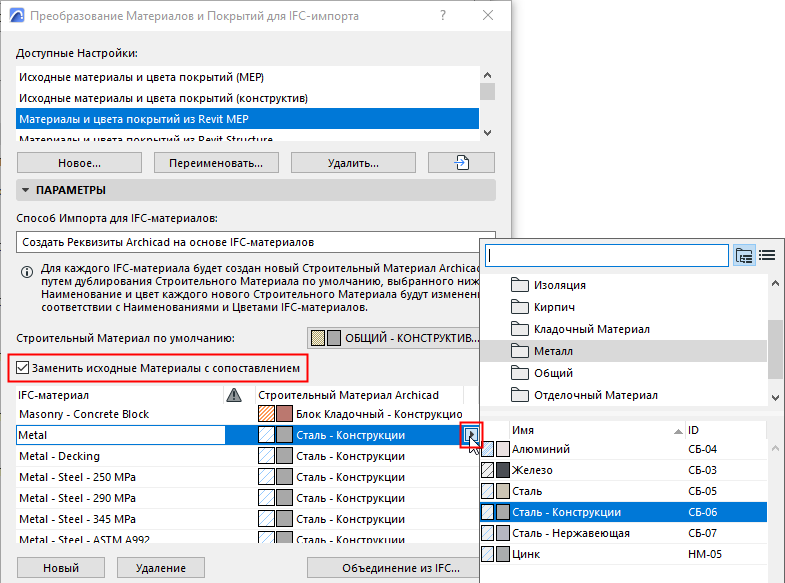

Заменить исходные Материалы с сопоставлением
Активируйте этот маркер, и нажмите кнопку Сопоставления Материалов, чтобы настроить таблицу индивидуального Сопоставления Материалов.
Чтобы добавить IFC-материалы в список сопоставления, выполните следующие действия:
•Нажмите кнопу Новый или
•Нажмите кнопку Объединение из IFC и укажите путь к IFC-файлу. Имена IFC-материалов из файла будут добавлены в список.
Примечание:
–Некоторые IFC-трансляторы для Импорта уже содержат преднастроенные правила сопоставления материалов, которые можно отредактировать или дополнить самостоятельно. Перед редактированием Транслятора рекомендуется создать его копию.
–Таблицы сопоставления нельзя импортировать или экспортировать в виде отдельных файлов (например, xml), так как их передача между проектами может выполняться только в составе Трансляторов.
Заменить цвета Материалов покрытиями геометрии IFC-элементов
IFC-элементы в IFC-моделях могут иметь два цвета: цвет материала и дополнительный цвет покрытия.
Если вы активируете маркер Замены цветов Материалов, то в Archicad будут созданы реквизиты Покрытий, соответствующие цветам покрытия геометрии IFC-элементов.

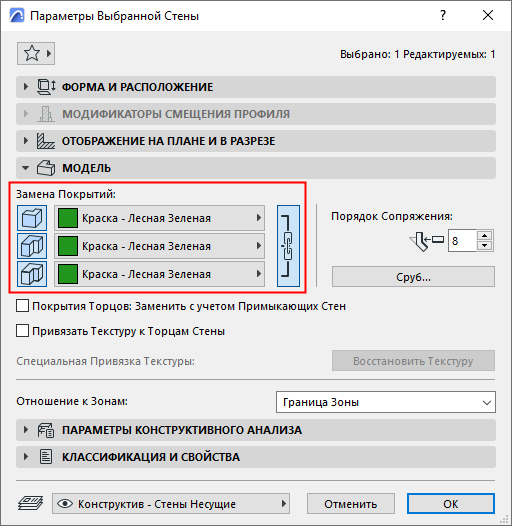

Для проверки и редактирования замены покрытий в Archicad воспользуйтесь панелью Модель соответствующих диалогов Параметров Элементов.
