El Diseñador MEP introduce un completo flujo de trabajo MEP en Archicad. Es una forma mejor de diseñar, coordinar y colaborar en proyectos MEP, tanto para arquitectos como para ingenieros MEP.
Totalmente integrado en Archicad 28, arquitectos e ingenieros MEP pueden colaborar fácilmente en la misma plataforma a través de Teamwork. Además, el Diseñador MEP es fácil de aprender y utilizar, con herramientas y objetos especializados que automatizan y simplifican el diseño y la edición MEP.
Ver Diseñador MEP.

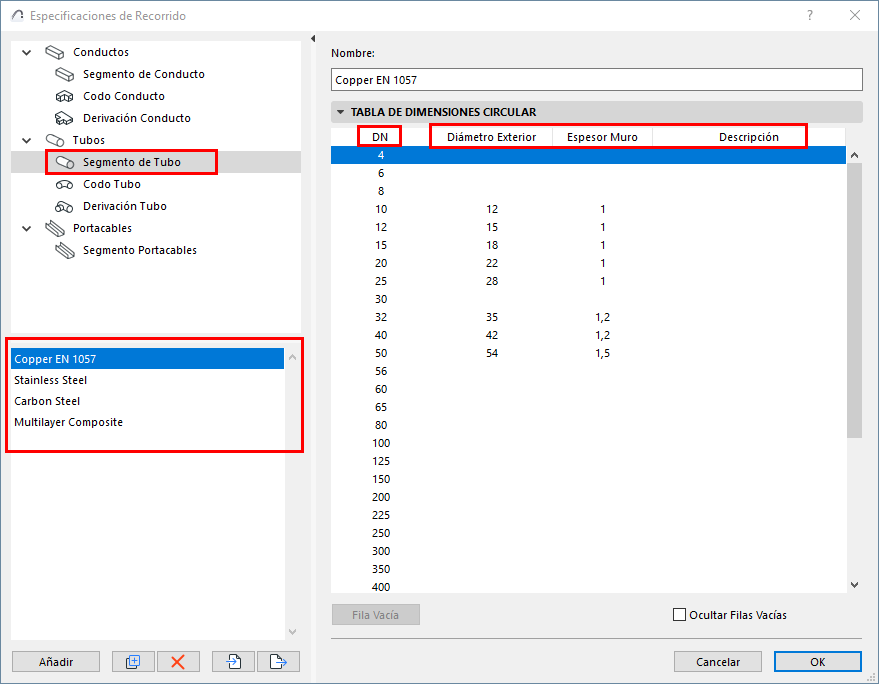

Garantice un modelo MEP estándar con Especificaciones de Recorrido
Asegúrese de que los tamaños de los elementos de su modelo MEP son compatibles con los productos disponibles en el mercado. Con las Especificaciones de Recorrido ampliadas, es fácil colocar los elementos MEP en los tamaños preferidos.
Utilice un conjunto de referencia predefinido de datos de dimensiones para conductos y tuberías, o cree el suyo propio. Defina tablas de dimensiones para segmentos, codos y derivaciones, utilizando medidas que coincidan con los elementos MEP que necesita. Sus preajustes están ahora al alcance de su mano, en todos los niveles de elementos MEP.
Las Especificaciones de Recorrido en Archicad 28 (que sustituyen a las Preferencias de Recorrido) incluyen
•Especificación más detallada de los segmentos (diámetro DN, diámetro interior, descripción)
•Definición de opciones para codos y derivaciones predefinidos (elementos en T)

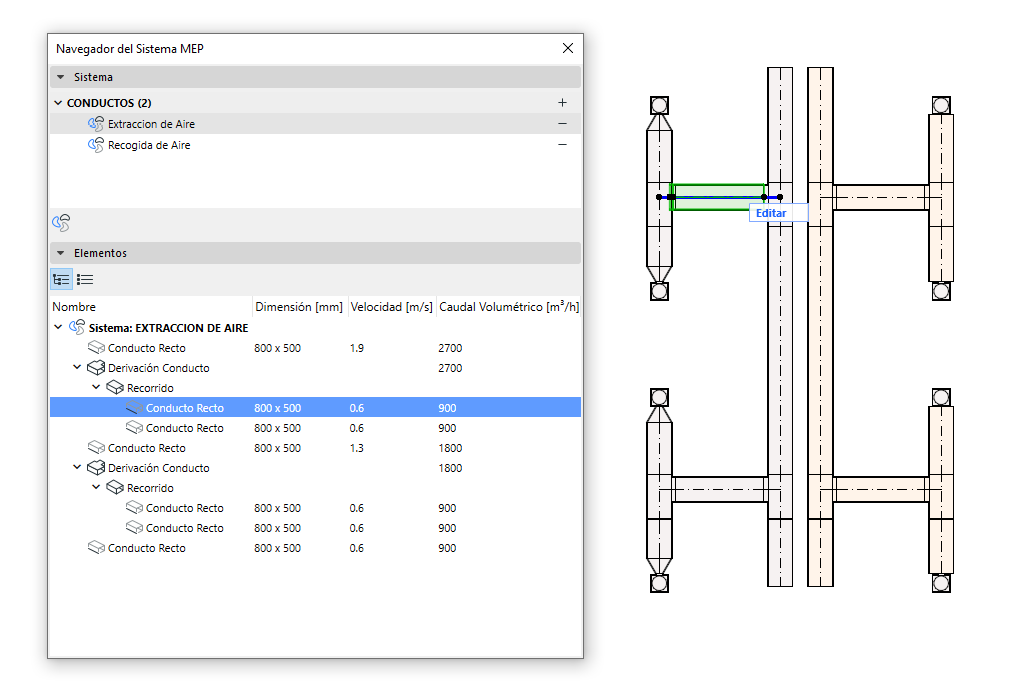

Explorador del Sistema MEP
Cálculo y redimensionado de los sistemas de ventilación previstos en las primeras fases de diseño. Supervisión de los valores de velocidad para ayudar a gestionar las emisiones sonoras y mantener bajos los costes de energía.
•El Explorador del Sistema MEP calcula el caudal y la velocidad del aire en cada recorrido del sistema, utilizando las dimensiones dadas
•El cuadro de diálogo del sistema actualizado automáticamente proporciona el cálculo en tiempo de ejecución y muestra la información de cálculo pertinente en forma de tabla
•Árbol jerárquico de fácil lectura y lista plana ordenable
Conexiones mejoradas para modelos más fiables
•El cálculo del caudal de aire requiere las conexiones adecuadas entre los recorridos y otros componentes. Active la opción "Conexiones MEP Abiertas" (Ver > Opciones de Visualización) para marcar todos los errores de conexión MEP en la planta. Esto le permite encontrarlos y solucionarlos fácilmente.
•Cuando se conecta un elemento de recorrido a un objeto MEP independiente: el elemento del recorrido "hereda" automáticamente el Sistema MEP y el tipo de Conexión del objeto, ahorrándole el trabajo de editar la configuración del recorrido.
Redimensionado fácil

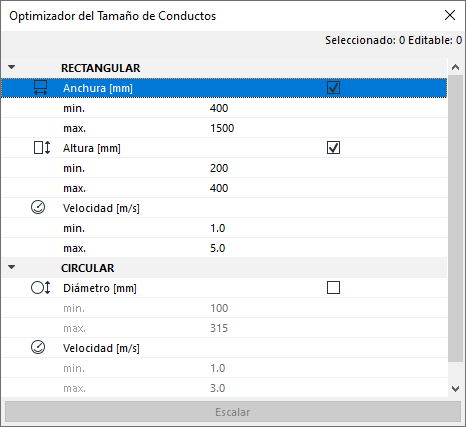

Redimensione recorridos o sistemas completos con el Optimizador de Conductos - basado en límites definidos por el usuario, como dimensiones y velocidad

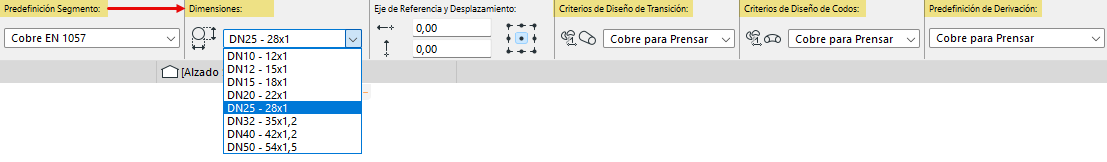

En el modelo: seleccione cualquier segmento para editar sus dimensiones (no es necesario el modo Edición)

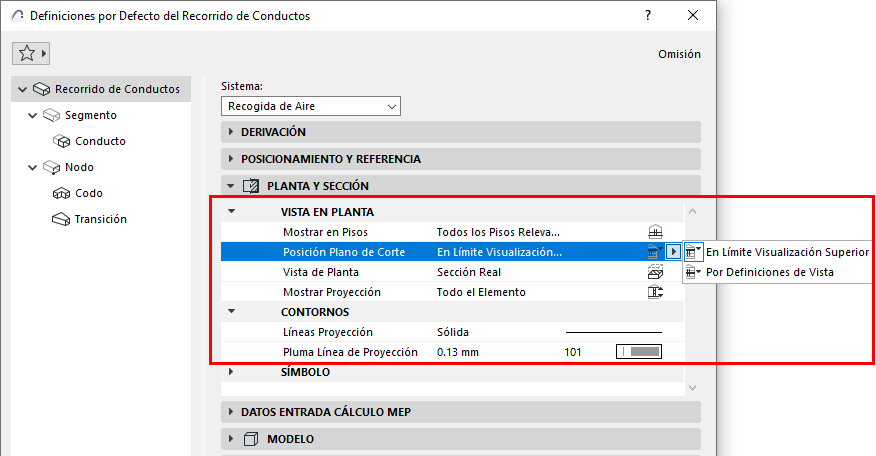

Visualización mejorada de la Planta
Visualización y documentación lógicas y basadas en el piso de los elementos del recorrido MEP, gracias a los nuevos ajustes de visualización:
Modelado en Sección
Modelado más preciso e intuitivo: inserte y edite sus sistemas MEP también en vistas de sección y alzado.

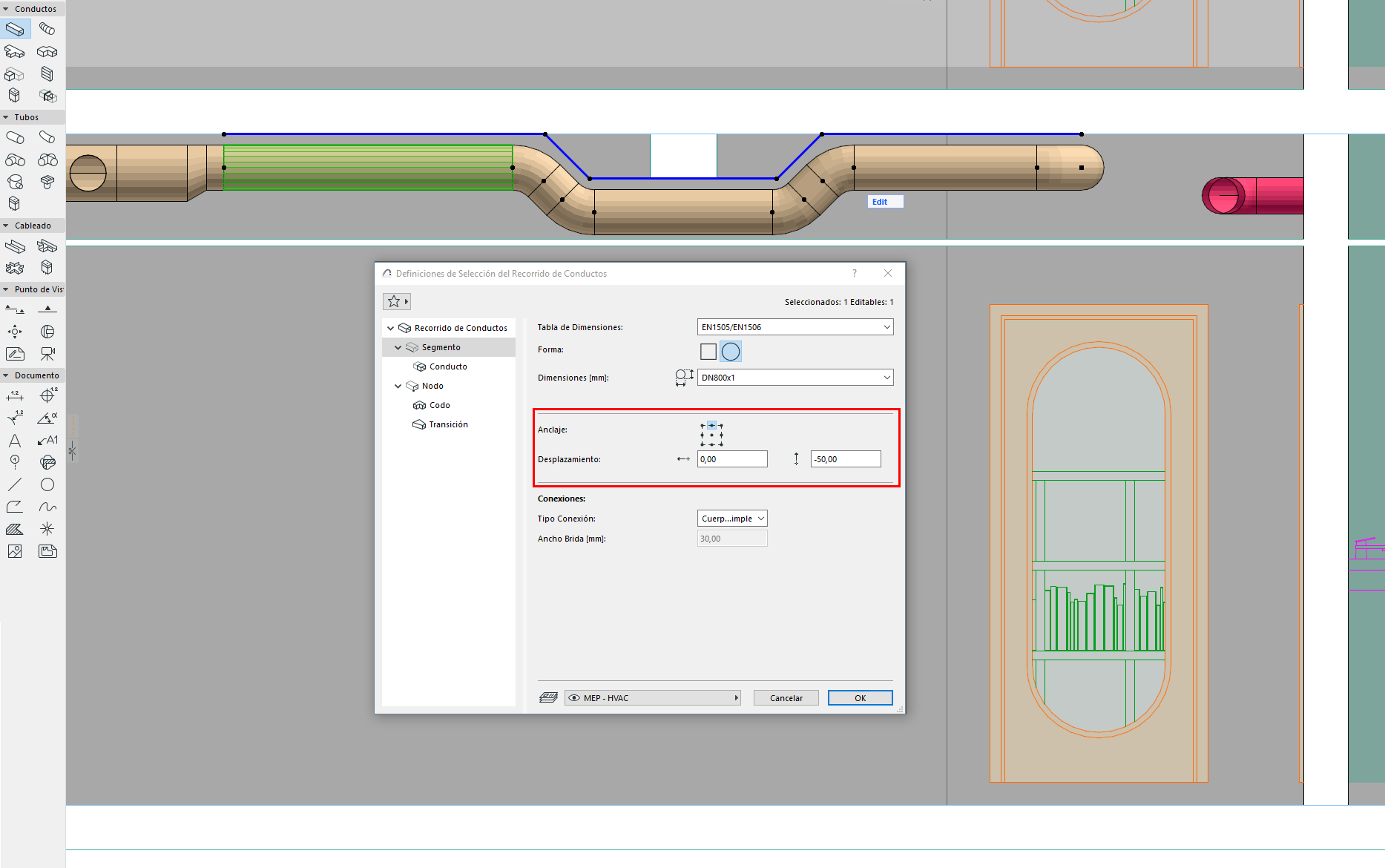

Modelado flexible del recorrido: ajuste preciso de la alineación/desplazamiento
Coloque los recorridos MEP con una geometría precisa, gracias a los ajustes personalizables de alineación y desplazamiento de los segmentos.
Por ejemplo, para colocar un recorrido cerca de un forjado, realinee la Línea de Referencia del Recorrido al punto inferior. O defina un desplazamiento para mantener un recorrido a cierta distancia de un muro o falso techo.
•Defina los valores antes o después de colocar el recorrido
•Personalice la alineación o el desplazamiento de cualquier segmento en el modo Edición
Nuevos objetos y herramientas MEP
Amplíe sus herramientas MEP
•Múltiples objetos
•Radiadores mejorados
•Soportes para Conductos y Tubos
•Herramienta Tubo Flexible
•Salida
