Nota: Parte de la extensión de Library Part Maker. Ver Library Part Maker.
Nivel de Detalle Recomendado para el Símbolo 2D
Considere el grosor de la pluma y el aspecto detallado en la escala: las representaciones 2D demasiado detalladas para escalas grandes pueden ser difíciles de leer.
Ejemplos de Nivel de Detalle del Símbolo 2D
Ventana: Asignaciones LOD Bajo, Medio, Completo
Puerta: Asignaciones LOD Bajo, Medio, Completo
Objeto: Asignaciones LOD Bajo, Medio, Completo
Nivel de Detalle Recomendado para el Símbolo 3D
Crear modelos 3D muy detallados puede causar cálculos muy numerosos de polígonos que pueden disminuir la velocidad de Archicad. Le mostramos algunos consejos para ayudarle a crear elementos de biblioteca sin comprometer el rendimiento:
•Evite los detalles de modelado legibles en escalas menores de 1:20 en general (por ejemplo, 1:10 o 1: 5, etc.)
•Simplifique la forma de las secciones de los marcos/hojas o perfiles de montaje
•No modele elementos innecesarios (si es posible) como las juntas, herrajes, cierres y similares detallados para puertas/ventanas.
•Evite crear un número excesivo de superficies curvas.
•La creación de superficies curvas con radios muy pequeños dará como resultado caras facetadas; lo mejor es simplificarlas. (Un ejemplo típico para simplificar serían los perfiles de acero/aluminio extrusionado de los marcos y hojas de puertas y ventanas).
•Use la herramienta Forma (plano con grosor cero) para los elementos que deben aparecer como una línea en las Secciones (por ejemplo, paneles acristalados o la hoja de la puerta/ventana en un LOD 3D "Esquemático").
Ejemplos de Nivel de Detalle del Modelo 3D
Ventana: Asignaciones LOD Esquemático, Simplificado, Completo

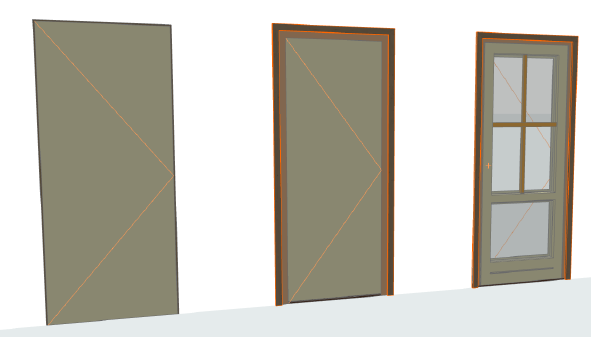

Puerta: Asignaciones LOD Esquemático, Simplificado, Completo
Objeto: Asignaciones LOD Esquemático, Simplificado, Completo
