Visualización de Elementos del Recorrido: Planta y Sección, Visualización del Modelo

Establece la visualización de la Planta para el Recorrido MEP.

Mostrar en Pisos

•Escoja en qué pisos se mostrará el Recorrido MEP. La opción por defecto para todos los Elementos MEP es “Todos los Pisos Relevantes” (en los que el recorrido está presente físicamente)

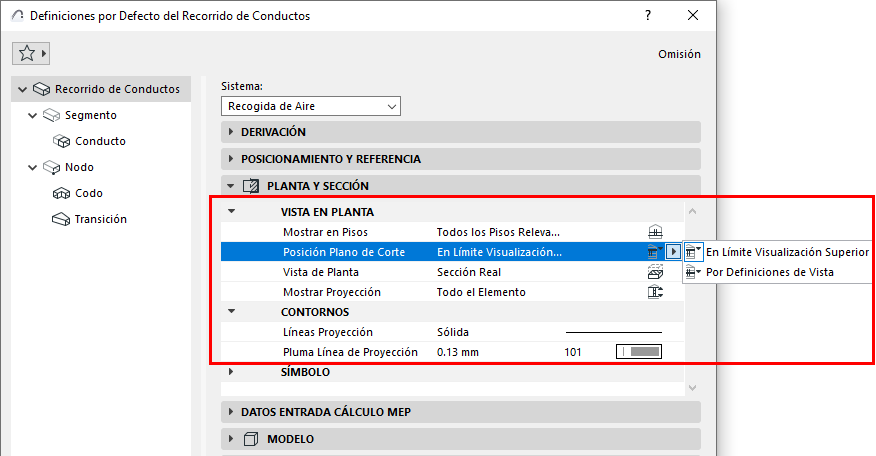

Posición Plano de Corte

Elija cómo mostrar el Recorrido MEP, basándose en la configuración de Plano de Corte de Planta.

Nota: Este control sólo se aplica a los elementos MEP compatibles, como los de la Biblioteca MEP.libpack. Otros Elementos MEP tienen una apariencia uniforme, independientemente de los pisos que atraviesen.

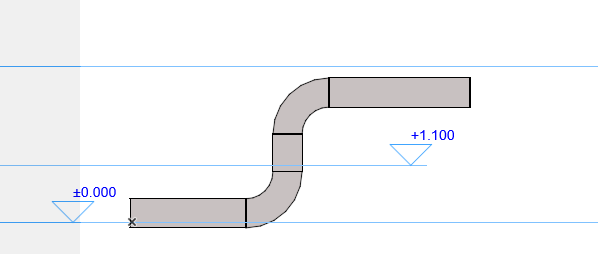

Por ejemplo, este recorrido puede tener diferentes visualizaciones de Planta:

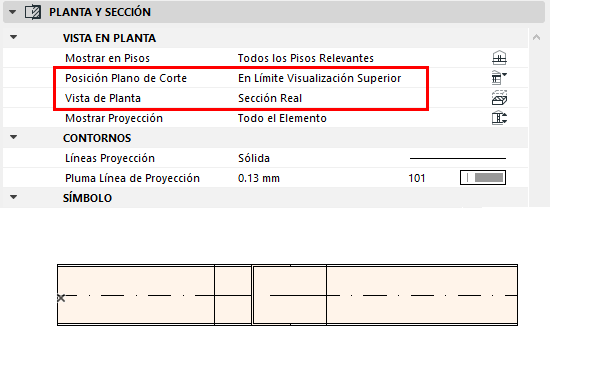

•Límite de Visualización Superior: Corta el Recorrido MEP en el límite de visualización superior (definido en el Plano de Corte de Planta)

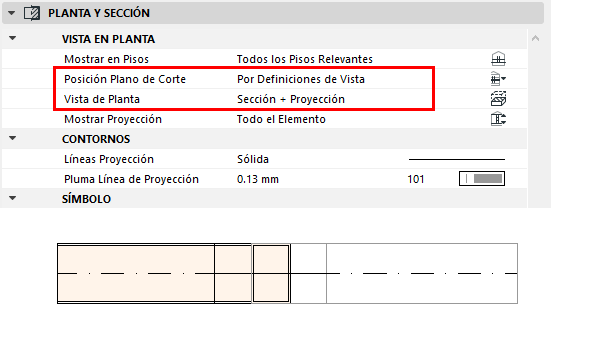

•Por Definiciones de Vista: Recorta el Recorrido MEP a la altura del Plano de Corte de Planta

Vista de Planta

•Sección Real: desde el Plano de Corte de Planta al plano "Mostrar por debajo hasta" + símbolo de corte

•Sección + Proyección: desde el Plano de Corte de Planta hasta "Mostrar por debajo hasta" plano + símbolo de corte, y desde "Mostrar arriba hasta" al Plano de Corte de Planta (disponible si la Posición del Plano de Corte está ajustada a "Por Definiciones de Visualización")

•Simbólico: desde «Mostrar por debajo hasta" a «Mostrar por arriba hasta", utilizando contornos con líneas proyectadas, eje

•Para las opciones de proyección: véase Mostrar Proyección

Símbolo: Tramas, Líneas y Superficie

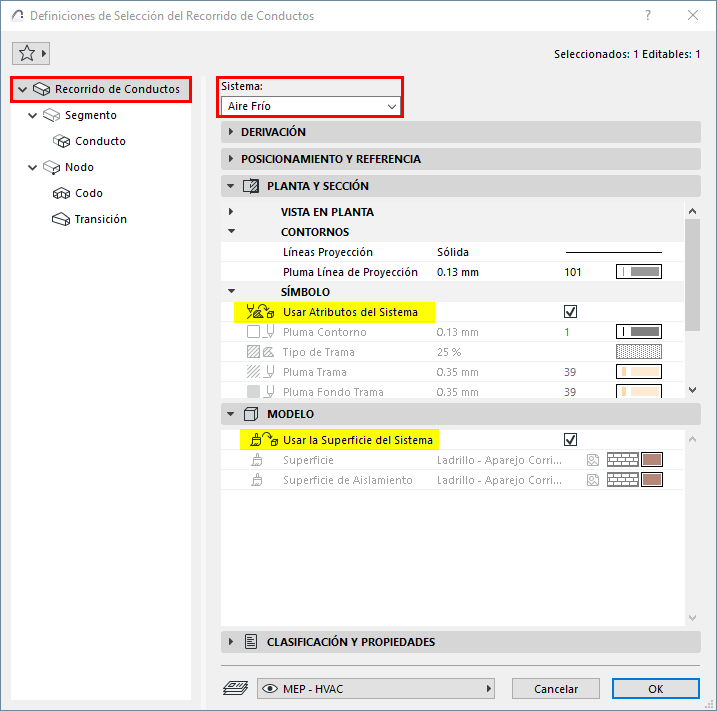

Por Defecto, el Recorrido utiliza los atributos del Sistema seleccionado en la parte superior del diálogo. La casilla «Usar Atributos del Sistema" (tanto para la Planta/Sección como para el Modelo) está marcada por defecto. Los atributos del Sistema se definen en: Sistemas MEP.

•Para Sobrescribir los Atributos del Sistema MEP para este Recorrido: Desmarque "Usar Atributos/Superficies del Sistema" para activar los controles locales y sobrescribir las definiciones del Sistema.
