Abrir en Opciones > Preferencias del Proyecto > Especificaciones de Recorrido o desde la barra de herramientas del Diseñador MEP.
Utilice las Especificaciones de Recorrido para definir
•Conjuntos de referencia (por ejemplo, valores DN) para conductos y tuberías
•Tablas de dimensiones (predefiniciones) para cada tipo de Elemento MEP (segmento, codo, derivación, transición), según en su Conjunto de Referencia correspondiente
Una vez definidos los preajustes de dimensiones basadas en valores de referencia, es fácil crear Recorridos MEP cuyos elementos correspondan siempre a los tamaños que necesita.
Nota: Los Portacables no tienen un Conjunto de Referencia, pero puede definir una tabla de dimensiones para los segmentos de portacables.

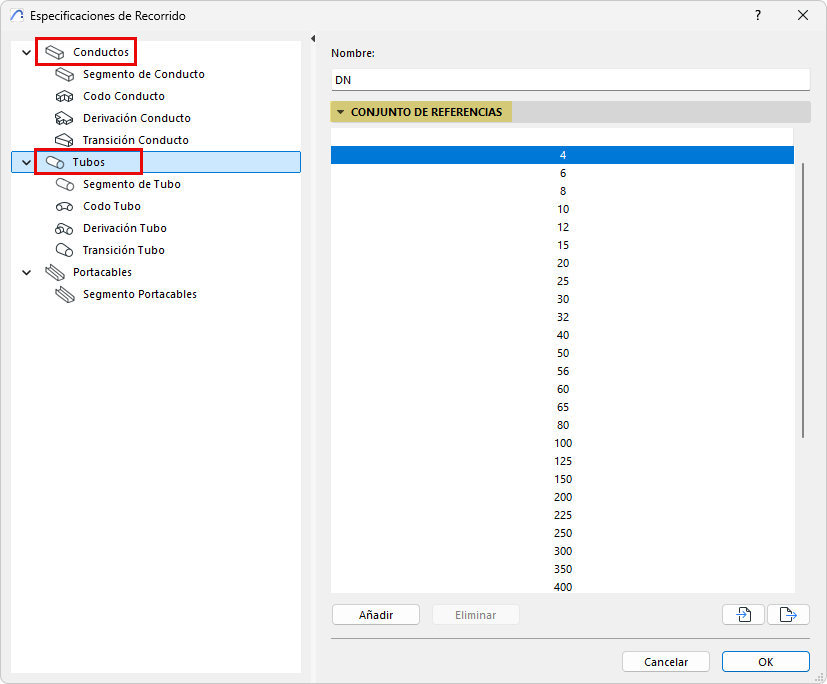

Crear Conjuntos de Referencia para Conductos y Tubos
•Puede editar el nombre del Conjunto de Referencia
•Utilice los botones Añadir o Eliminar para editar la lista de valores del Conjunto de Referencia
•Importar o exportar Conjuntos de Referencia como archivos xml (para utilizarlos en otros proyectos)

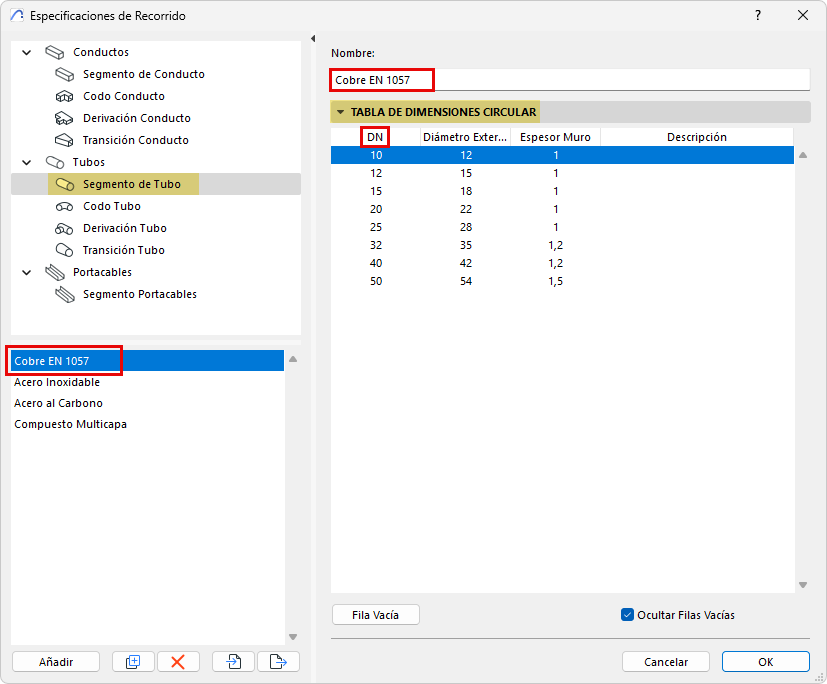

Definir Tablas de Dimensiones para Segmento, Codo, Derivación, Transición
En las Especificaciones de Recorrido, seleccione un tipo de elemento MEP. Aquí puede crear o editar sus tablas de dimensiones predefinidas.
•Los elementos listados (por ejemplo, elementos DN) proceden del Conjunto de Referencia.
•Defina los valores de dimensión deseados para cada uno.
•El tipo de elemento MEP puede tener varias tablas de dimensiones predefinidas: haga clic en Añadir o Duplicar para crear tablas adicionales.
•Algunas filas pueden quedar vacías si no utiliza ese elemento. Marque "Ocultar Filas Vacías" para mostrar sólo los elementos utilizados.

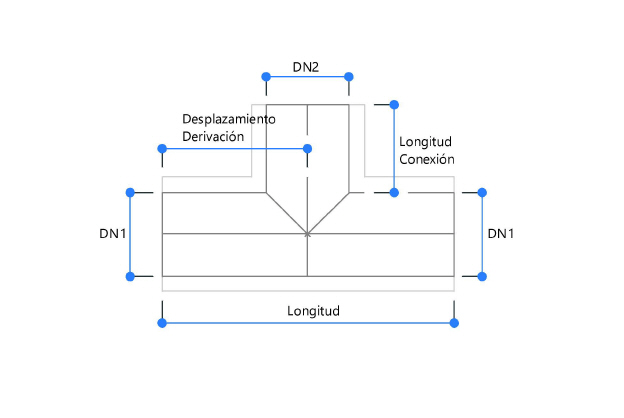

Definir dimensiones de Derivaciones
Las dimensiones de las derivaciones incluyen varias partes. Estos son los tipos de dimensiones que puede configurar:
Elegir preajustes de dimensiones para el Recorrido MEP

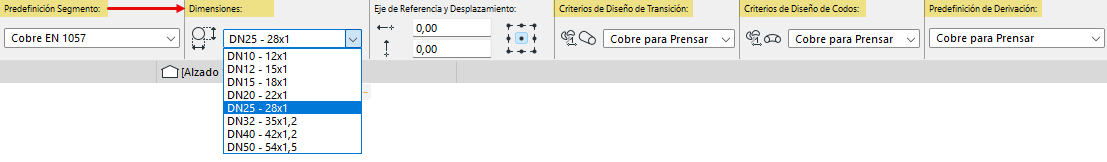

En la Paleta de Información, elija preajustes (tabla de dimensiones) para las partes del recorrido MEP: segmentos, codos, derivaciones y transiciones.
•Para los segmentos de recorrido, elija un Preajuste de Segmento
•Para los segmentos del recorrido: elija también una dimensión DN (circular). Los codos y derivaciones de este recorrido también utilizarán el mismo DN de sus respectivos preajustes.
•Para los elementos de codo y transición, escoja un preajuste en "Criterios de Diseño"
•Para los elementos de derivación, elija un preajuste desde "Preajuste de Derivación"
Importar-Exportar Preferencias de Recorrido

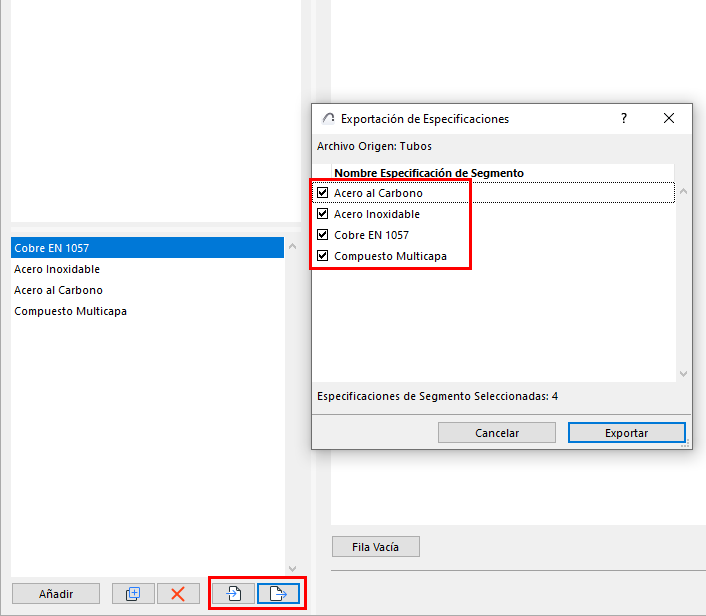

Utilice los botones Importar y Exportar para compartir una o varias tablas de Dimensiones del Tipo de Elemento seleccionado, a través de archivos xml.
En Exportar, puede elegir cuál de las tablas exportar:
