Ítems de Biblioteca Compatibles con MEP

Los Ítems de Biblioteca Compatibles con MEP (con conectores inteligentes para uso con sistemas de Conductos, Tuberías y Bandejas de Cable) se encuentran en:

•la Biblioteca MEP

•la  Biblioteca de Archicad

•en la Biblioteca MEP en BIMcomponents

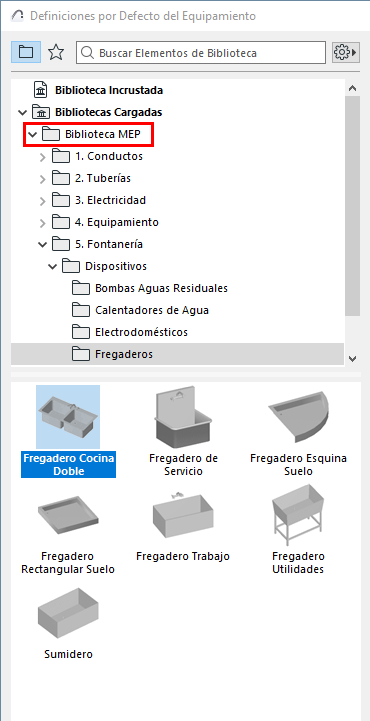

Biblioteca MEP

La Biblioteca MEP contiene elementos MEP especialmente configurados que puede colocar con las herramientas Accesorio, Equipamiento y Terminal: pueden utilizarse para iniciar y finalizar recorridos MEP.

Ver Colocar Terminal, Accesorio o Equipamiento.


Objetos Compatibles con MEP en la Biblioteca de Archicad

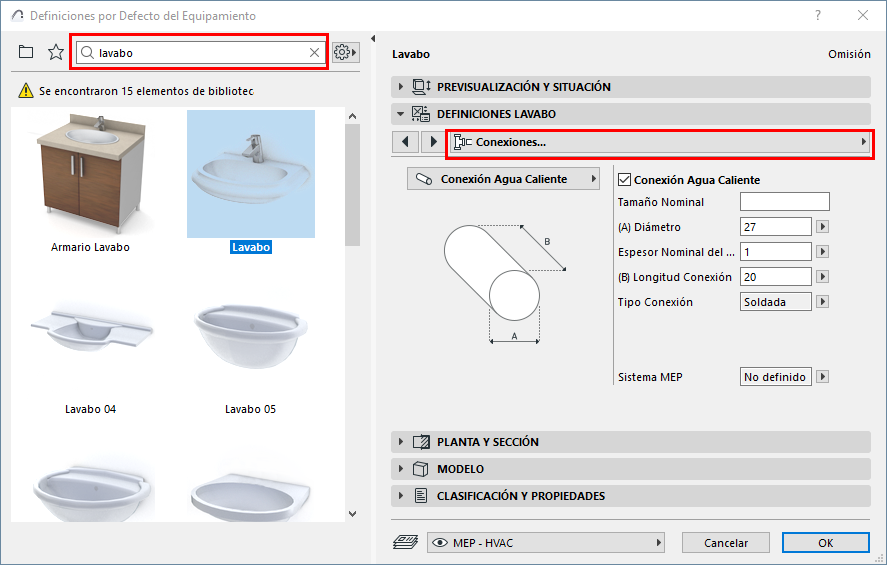

Muchos elementos familiares de la Biblioteca de Archicad, como este, incluyen ajustes de conexión compatibles con MEP, para que pueda conectarlos a un recorrido MEP:


Mostrar Puertos de Conexión MEP en Elementos de Biblioteca

1.Vaya a Documento > Vista de Modelo > Opciones de Vista de Modelo.

2.Abrir Definiciones Misceláneas para Ítems de Biblioteca

3.Active la Opción de Vista de Modelo para Conexiones MEP de Objetos.

MEPConnectYes.png      MEPConnectNo.png

Opciones de Vista de Modelo: Mostrar u Ocultar las Conexiones MEP en Ítems de Biblioteca

Tipo de Elemento de los Objetos Compatibles con MEP: Objeto o Equipamiento?

Por defecto, los objetos compatibles con MEP de la Biblioteca de Archicad se insertan con la Herramienta Objeto y su tipo de elemento es por lo tanto “Objeto.”

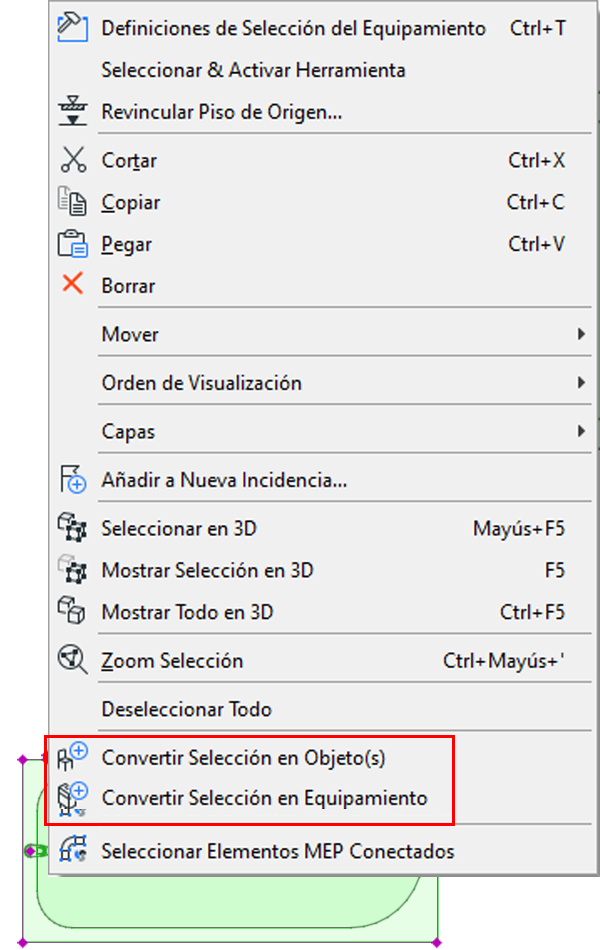

Para un objeto MEP seleccionado: Cambie su tipo a Equipamiento (o vuelva a Objeto) mediante los comandos del menú contextual.
