Editar diámetro de segmento - con paleta flotante

Cambiar el diámetro de un segmento de recorrido (conducto, tubería o portacables).

1.Seleccione un recorrido

2.Haga clic en la línea de referencia del segmento que desea editar

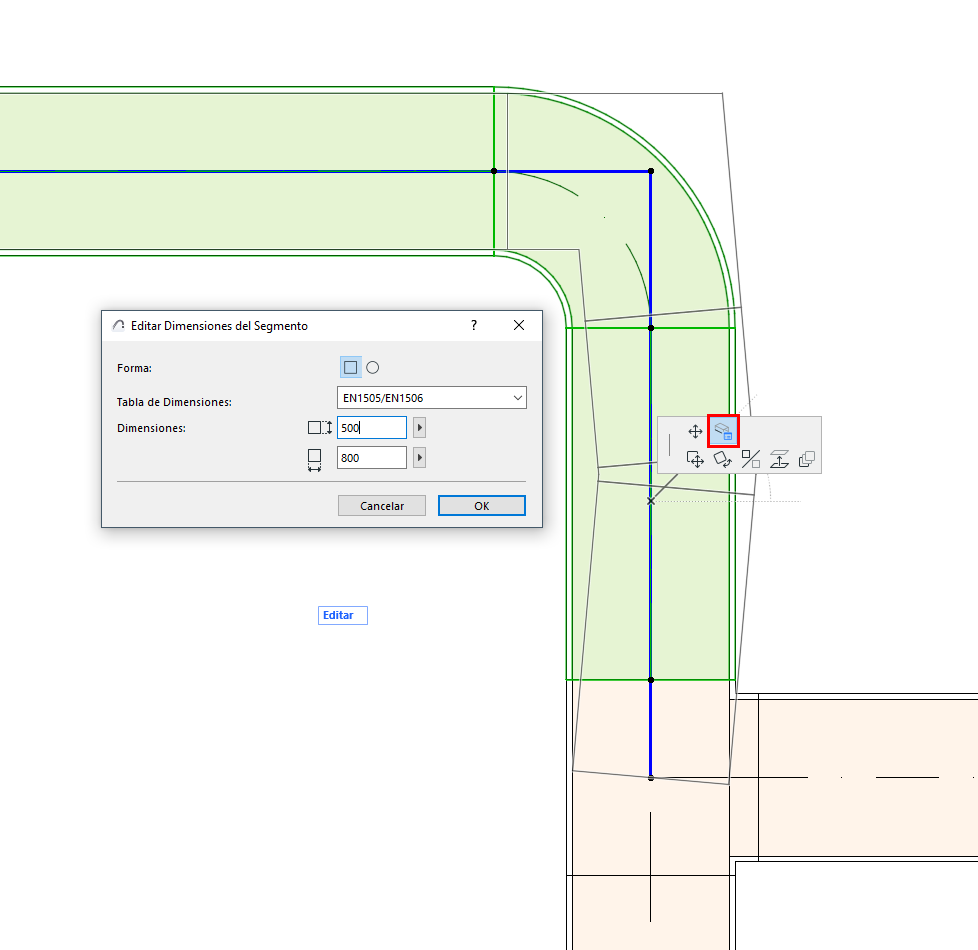

3.En la paleta flotante, seleccione Editar Dimensiones del Segmento.

4.En el cuadro de diálogo, puede editar la forma del segmento (sólo conductos); su Tabla de Dimensiones; y las dimensiones del segmento.

5.Haga clic en OK para actualizar el segmento en el modelo.

Las dimensiones disponibles se refieren a la Tabla de Dimensiones seleccionada (definida en Opciones > Preferencias del Proyecto > Especificaciones del Recorrido.)
