Las Cargas de Superficie pueden colocarse sobre toda la superficie de la Parte 2D, o sobre cualquier parte de ella.
1.Active la herramienta Carga Superficial Estructural
2.En las Definiciones de Herramienta o en el Cuadro Info: Seleccione un Caso de Carga para su nuevo elemento de Carga (ver Definiciones de la Herramienta Carga)
3.Elija un Método Geométrico:
•Parte Entera: Con un solo clic se inserta la Carga Superficial en toda la Parte 2D. Esta Carga Superficial es asociativa a los bordes de la Parte.

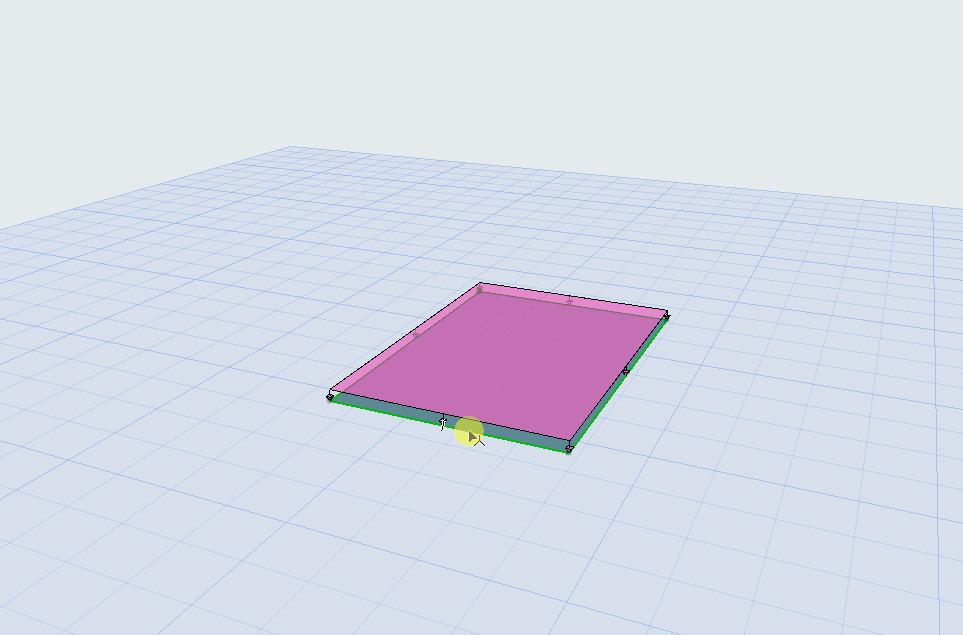

Carga Superficial Asociativa (Método Geométrico “Parte Entera")
•Rectángulo: Crea una Carga rectangular definiendo dos esquinas con dos clics, sobre cualquier parte de la Parte 2D. (Por ejemplo, para representar la carga de la maquinaria MEP) Esta Carga Superficial no está asociada a los bordes de las Partes. Se mueve con la Parte durante un arrastre, pero no seguirá ningún cambio en la geometría del borde.
Carga Superficial Rectangular: No Asociativa
Nota: Las Cargas son visibles solo si pertenecen al Caso de Carga actualmente visible. Si intenta colocar un elemento de Carga que no pertenece al Caso de Carga actualmente visible, obtendrá una notificación.
También puede generar cargas vivas automáticamente en las zonas.
