Mapeado de Perfiles - Exportación
Vaya a Archivo > Interoperabilidad > SAF > Traductores SAF.

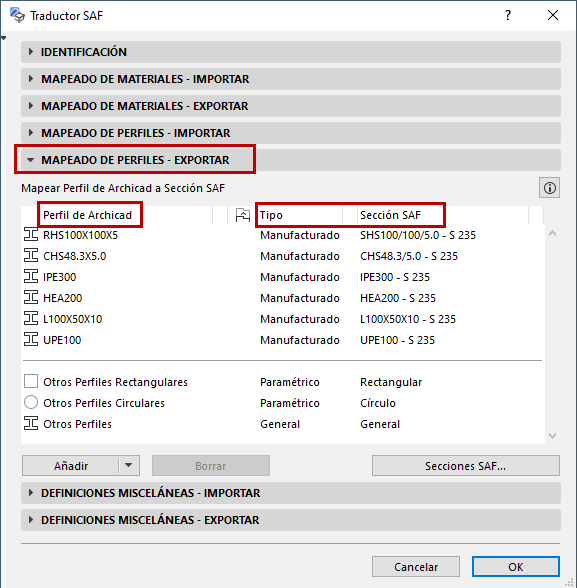

Utilice el panel de Mapeado de Perfiles - Exportación para mapear Partes 1D que son Perfiles Complejos a sus contrapartes ("Sección SAF") en el software receptor.
El estándar SAF define cuatro Tipos de Secciones (perfiles):
•Manufacturada: Secciones fabricadas industrialmente, con nombre estándar.
•Compuesta: Sección compuesta basada en varios perfiles manufacturados (p. ej. dos perfiles I). Ejemplo de inserción de sección compuesta: perfil = IPE200 y parámetros=10mm (distancia entre perfiles).
•Paramétrica: Secciones definidas por forma y dimensiones (parámetros).
•General: Cualquier forma general de las secciones. Consiste en uno o más polígonos cerrados, incluyendo aberturas. Estos no usan nombres estándar.
Mapear Perfiles Complejos (Por Nombre)
Utilizar una base de datos externa para traducir los perfiles no mapeados
