Crear Nueva Propiedad IFC personalizada

Las Propiedades IFC son parámetros adicionales (parámetros específicos Tipo IFC) asignados a una entidad IFC. Los datos de “Esquema IFC2x3” son definidos por buildingSMART y guardados en conjuntos de propiedades los nombres de los cuales empiezan por “Pset_”.

Si desea crear una Propiedad o Conjunto de Propiedades personalizadas (p. ej. un Conjunto de Propiedades para su oficina).

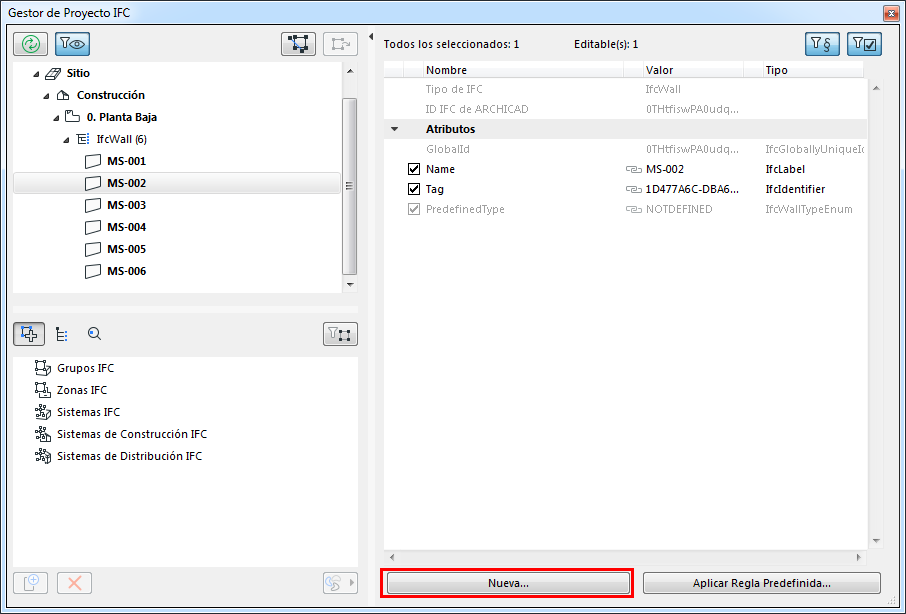

1.En el Gestor de Proyecto IFC, haga clic en Nuevo.

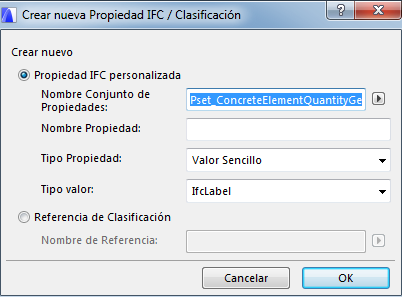

2.En el cuadro de diálogo que aparece, introduzca un nombre para el nuevo Conjunto de Propiedades personalizadas, o bien elija en el listado de nombres de Conjuntos de Propiedades existentes definidos previamente para el mismo tipo de elemento (haga clic en el icono de flecha para acceder a este listado). Por ejemplo: si está creando una nueva Propiedad para un IfcWall, el listado contiene todos los nombres de Pset asignados anteriormente a otros IfcWalls.

Nota: Para evitar errores, no utilice el prefijo “Pset” estándar al nombrar sus Conjuntos de Propiedades Personalizados.

3.Escriba un nuevo nombre de Propiedad.

4.Elija un tipo de Propiedad (simple, numerada, compleja, etc.) como se describe en la tabla siguiente.

Tipo Propiedad	Definición
Valor Sencillo	Un objeto de propiedades que tiene un solo valor asignado (numérico o descriptivo).
Valor Numerado	Un objeto de propiedades el valor del cual se escoge desde una numeración.
Valor Enmarcado	Un objeto de propiedades el cual tiene un máximo de dos valores asignados (numéricos o descriptivos), el primero especificando el límite superior y el segundo el límite inferior
Valor Tabla	Un objeto de propiedades que tiene dos listas de valores asignados (numéricos o descriptivos), correspondientes a una tabla con dos columnas.
Valor Lista	Una propiedad que tiene varios valores asignados (numéricos o descriptivos), correspondientes a un listado ordenado.
Valor de Referencia (sólo IfcCalendarDate)	Un objeto de propiedades que hace referencia a una entidad de tipo calendario (día, mes, año).

5.Defina el tipo de valor a etiqueta, texto, entero, booleano, etc.

Ver también Conversión de Unidades para la Exportación IFC

Tipo valor	Definición
IfcAreaMeasure	Valor de tipo REAL de la extensión de una superficie. El valor debe ser definido en metros cuadrados, pero es recalculado en la exportación según las definiciones de Unidades de Área.
IfcBoolean	Un tipo de dato definido de un tipo BOOLEANO simple. Valor: VERDADERO o FALSO.
IfcIdentifier	Un identificador es un CADENA alfanumérica (max. 255 caracteres) el cual permite a una cosa ser identificada. Puede no proporcionar un significado de idioma-natural.
IfcInteger	Un tipo de dato definido de un tipo INTEGRAL simple. El número de bits contenido en el IfcInteger no está restringido, pero en la práctica es específico de la implementación.
IfcLabel	Una etiqueta es el término por el cual algo se puede denominar. Es una CADENA (max. 255 caracteres) la cual representa el nombre interpretable por el humano de algo y que debería tener un significado de idioma natural.
IfcLengthMeasure	Tipo de valor REAL de una distancia. El valor debe ser definido en metros, pero es recalculado en la exportación según las definiciones de Unidades de Longitud.
IfcLogical	Un tipo de dato definido de un tipo LÓGICO simple. Valor: VERDADERO, FALSO o DESCONOCIDO.
IfcMonetaryMeasure	Valor de tipo REAL de una cantidad de dinero sin tener en cuenta la moneda. La unidad de moneda puede ser definida en las definiciones de Unidad de Moneda.
IfcPlaneAngleMeasure	Valor de tipo REAL de un ángulo en un plano. El valor debe ser definido en radianes, pero es recalculado en la exportación según las definiciones de Unidades de Ángulo.
IfcPositiveLengthMeasure	La medida de longitud debería ser mayor que cero. El valor debe ser definido en metros, pero es recalculado en la exportación según las definiciones de Unidades de Longitud.
IfcRatioMeasure	Valor de tipo REAL de la relación entre dos cantidades físicas que son de la misma clase. La entrada dada en porcentaje se expresa como un valor decimal: e.g. 25% sería 0.25.
IfcReal	Un tipo de dato definido de un tipo REAL simple. El dominio de Real son todos los números reales racionales, irracionales y científicos. Aquí la precisión es ilimitada, pero en la práctica es específica de la implementación.
IfcText	CADENA alfanumérica de caracteres que están destinados a ser leídos y entendidos por un ser humano. Es únicamente con fines informativos. Sin limitación de número de caracteres.
IfcTimeMeasure	Valor de tipo REAL de la duración de periodos de tiempo. La unidad de tiempo puede ser definida en las definiciones de Unidad de Tiempo.
IfcVolumeMeasure	Valor de tipo REAL del contenido sólido de un cuerpo. El valor debe ser definido en metros cúbicos, pero es recalculado en la exportación según las definiciones de Unidades de Volumen.
Más Tipos...	Ver las definiciones en “listado alfabético” > “Tipos Definidos”: http://www.buildingsmart-tech.org/ifc/IFC2x3/TC1/html/index.htm

Nota: Todas las demás propiedades de tipo “Medida” no listadas en la tabla de arriba son gestionadas y exportadas sin ninguna definición de unidad.

•Los datos IFC recién creados aparecerán en el Conjunto de Propiedades definido o en “Referencias de Clasificación” del Gestor de Proyecto IFC, así como en el cuadro de diálogo de Definiciones del elemento, en el listado de propiedades.

•Los datos IFC recién creados aparecen con una X delante, lo que significa que puede eliminarlos en cualquier momento.
