Cómo crear una Regla de Mapeado
1.Seleccione la Propiedad IFC que desearía mapear. Los datos en cursiva no se pueden mapear.

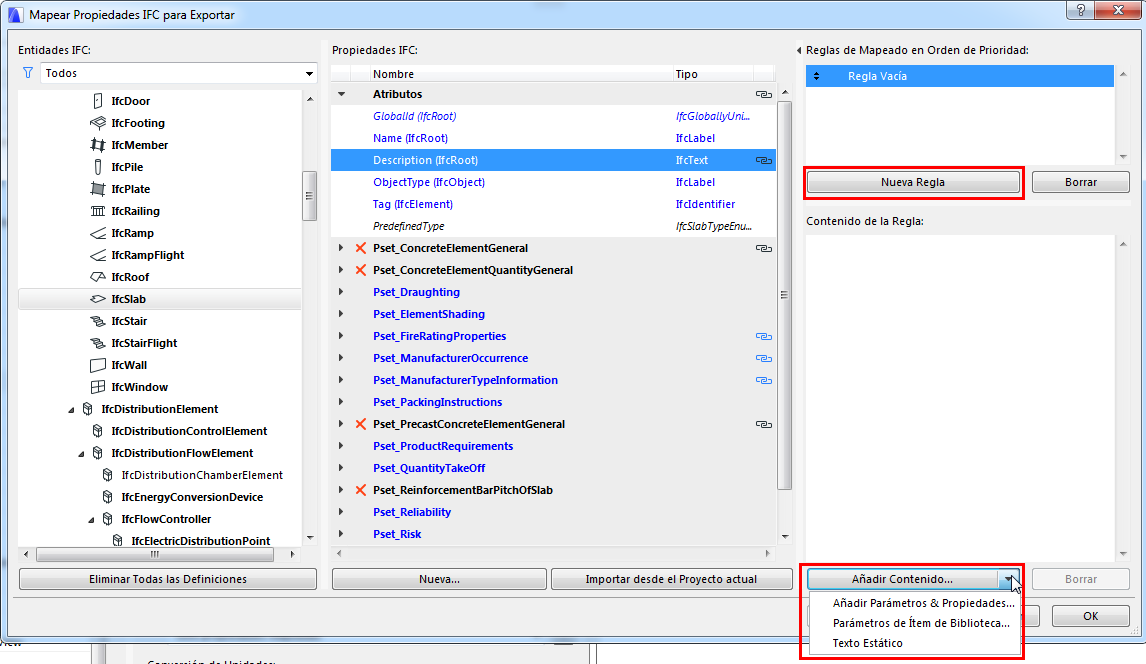

2.Haga clic en el botón de “Nueva Regla“. Aparece el campo de “Regla Vacía”.
3.desde el botón desplegable "Añadir Contenido", seleccione los campos entre los tipos de contenido:
–Parámetros & Propiedades
–Parámetros de Ítem de Biblioteca
–Texto Estático
Nota: Si una regla contiene más de un campo, los campos siempre son una concatenación de campos convertidos en una cadena.
Puede asignar múltiples reglas a una sola propiedad. Esto es útil, por ejemplo, si varias herramientas generarán el mismo tipo de elemento IFC. Las reglas se aplicarán en el orden en que aparecen en la interfaz de usuario: se aplicará la primera regla válida.

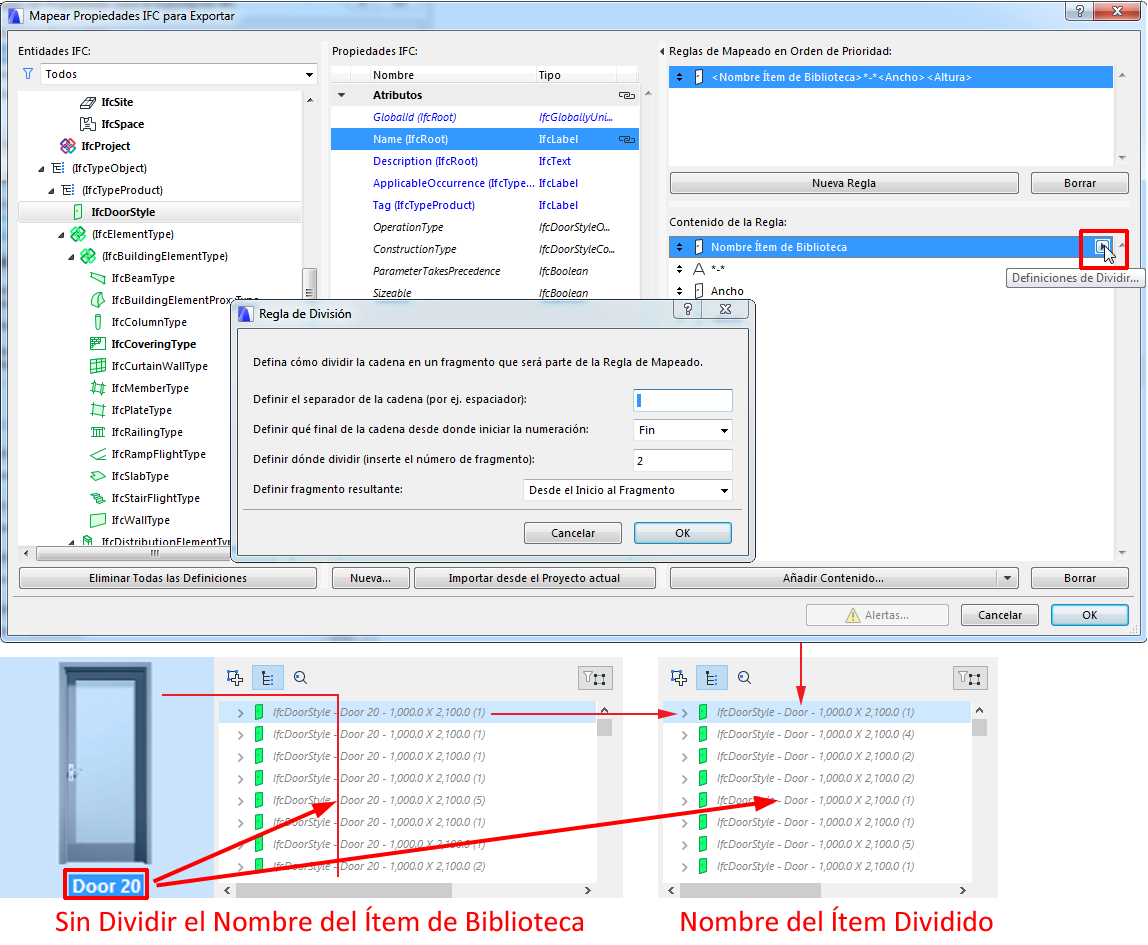

Un campo de tipo cadena puede ser dividido.
En el Contenido de la Regla, para un campo de tipo cadena seleccionado: Haga clic en el desplegable para abrir las definiciones de División:
Por ejemplo, use la separación para cortar un fragmento particular de un Nombre de Ítem de Biblioteca.
Parámetros de Ítem de Biblioteca
Se pueden definir los Parámetros de un Ítem de Biblioteca de dos modos:
•Dependiente del Ítem de Biblioteca: El parámetro seleccionado del ítem de biblioteca tendrá efecto sólo para elementos que contengan este parámetro. Si el parámetro del Ítem de Biblioteca se definió a nivel de subtipo de Objeto, entonces el mapeado de parámetros también tendrá lugar para los elementos secundarios. Por ejemplo, si estamos mapeando el parámetro de la variable “gs_list_cost” del subtipo de Objeto Puerta GS (GS Door), entonces el mapeado estará efectivo para todas las Puertas (y ifcDoors) las cuales son elementos ítems de Biblioteca secundarios de la Puerta GS (como la Puerta, Puerta Doble, Puerta Metal, etc.) Ver ejemplos abajo.

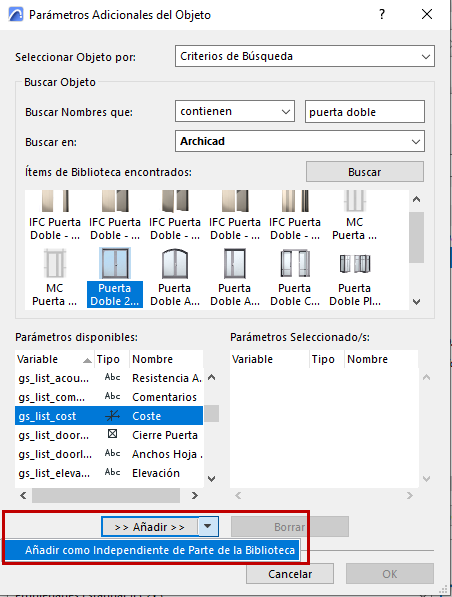

•Independiente del Ítem de Biblioteca: la variable del parámetro (p. ej. “gs_list_cost”) estará efectiva para el mapeado, independientemente del Ítem de Biblioteca desde la que se escogió. Por ejemplo, si seleccionamos el parámetro “gs_list_cost” de la Puerta Doble para el mapeado como un parámetro independiente del Ítem de Biblioteca, entonces el mapeado tendrá lugar para todas las Puertas que acceden al parámetro “gs_list_cost”. Si este parámetro de puerta se usa para el mapeado a nivel de IfcElement, entonces estará mapeando todas las entidades IFC las cuales son entidades secundarias del IfcElement e incluyen el parámetro “gs_list_cost” (como los elementos de Mobiliario, p. ej. Silla y Butaca). Ver ejemplos más abajo.
Nota:Si una regla de mapeado que involucra un parámetro de un Elemento de Biblioteca el cual no está cargado en el proyecto, entonces la regla, los datos IFC mapeados, y los datos de la Entidad IFC mapeada se mostrarán todos en rojo.
