在剖面圖視窗中繪製幕墻邊界

在此例中，可在截面中通過繪製一個手畫線邊界創建幕墻。

1.轉到平面圖。

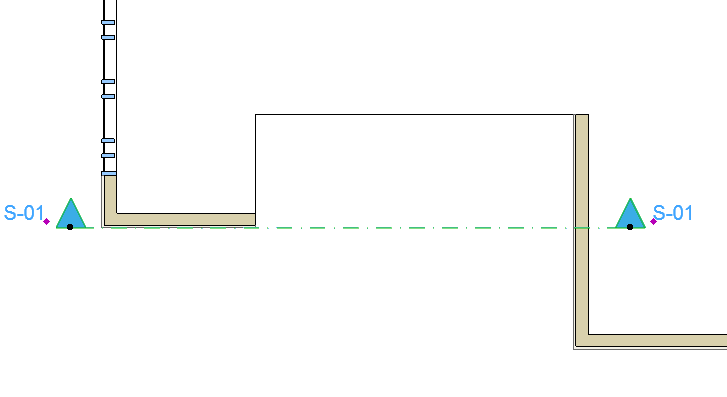

2.在平面圖中繪製一條截面線以定義幕墻的輸入面板。

3.開啟剖面圖。

4.在幕墻工具啟動情況下，從幕墻訊息框中選擇邊界幾何方法。

5.沿著想要的輪廓繪製幕墻邊界，如同繪製任何多邊形一樣，在每個節點上點擊。

6.雙擊以閉合多邊形。

注意：此幕墻的參考線是您繪製的第一個邊界線段。

相關主題：

在截面圖中定位幕墻
