參考軸 用於精確連接樑來獲得乾淨的交叉點，並建立熱點和邊以選擇、移動和變換樑。其方向確定樑的“左”和“右”表面在樑設定的模型面板中應用表面的用途。
參見樑模型顯示。
在拖動游標繪製樑時，參考軸的方向跟隨游標 （要了解樑上面指示軸方向的箭頭，開啟視圖>螢幕視圖選項>墻與樑的參考線）。
所選樑的參考軸用不同的顏色顯示：可以用選項>工作環境>選擇和元素訊息的“參考線”設定來改變這種顏色。

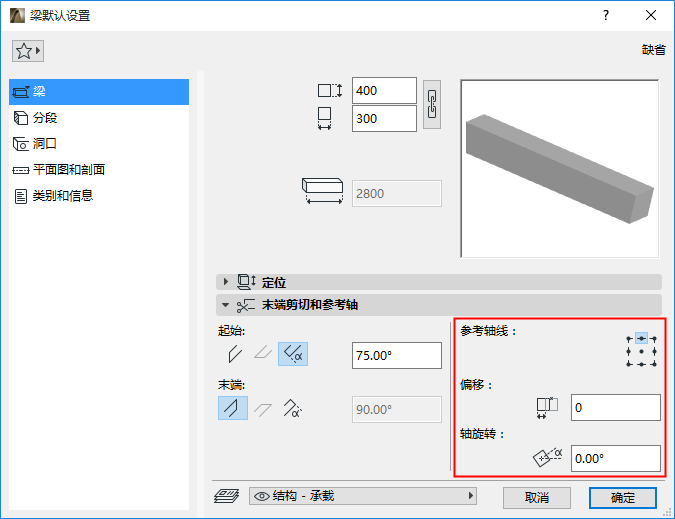

在樑的訊息框的樑設定中，從9個點里邊任選其一作為樑的參考軸。
注意：僅可用於至少一個樑分段具有矩形或圓形橫截面的情況。複雜截面不可用。
若調整參考軸：軸保持不動，樑隨著旋轉。
顯示/隱藏參考軸
使用樑設定的平面圖和截面面板。參見符號。
參考軸偏移
作為一種選擇，輸入一個從樑中部參考軸的偏移值。
沿軸為樑設定旋轉角度。
見旋轉樑和柱。
