軸網元素的可見性

假設它們的圖冊可見，軸網元素在下列位置可見：

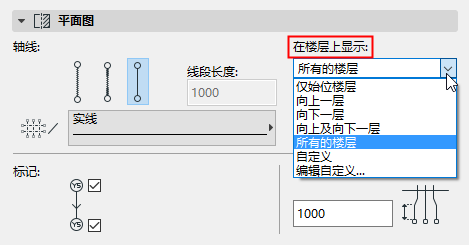

•平面圖，在任意或所有樓層上：使用軸網設定平面圖面板中的在樓層上顯示彈出框。

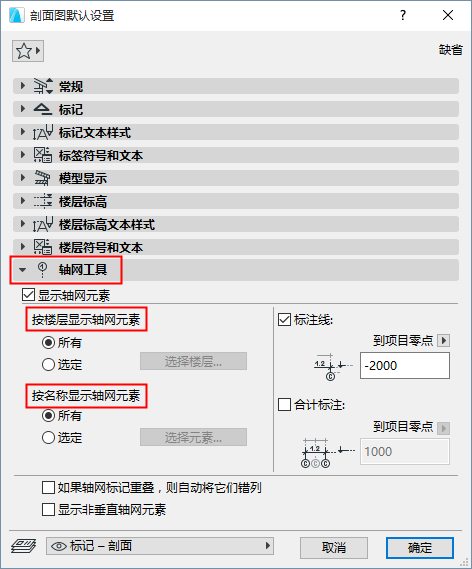

•剖面/立面圖視窗，如果剖面或立面圖設定允許：使用剖面圖設定的軸網工具面板上的顯示軸網元素複選框。

將出現兩個為此剖面圖中的軸網元素的顯示而設定的過濾標準：可按軸網元素樓層過濾，和/或按軸網元素名稱過濾。

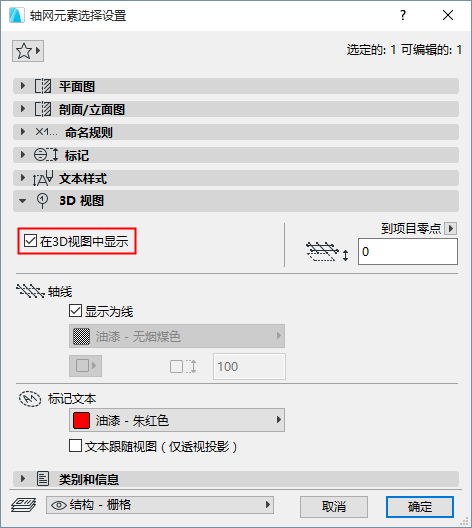

•3D視窗和3D文檔，如果軸網元素被設定為以三維顯示：勾選格線工具設定的在3D視圖面板中的在3D視圖中顯示複選框。

詳圖和工作圖視窗將不顯示軸網元素，而只顯示它們的分解視圖。

預設情況下，軸網元素在三維圖中僅顯示為直線且在渲染中不顯示。然而，可選擇以模型元素三維顯示軸網元素，這樣它們就會以橫截面和表面的形式在渲染中顯示：要這樣做，調整軸網設定的3D視圖面板中的選項。
