圖例是一種物件類型的元素，可在 Archicad 圖庫中查找。
使用圖例設定面板的四個頁面，按自己喜歡的方式設定內容和格式。

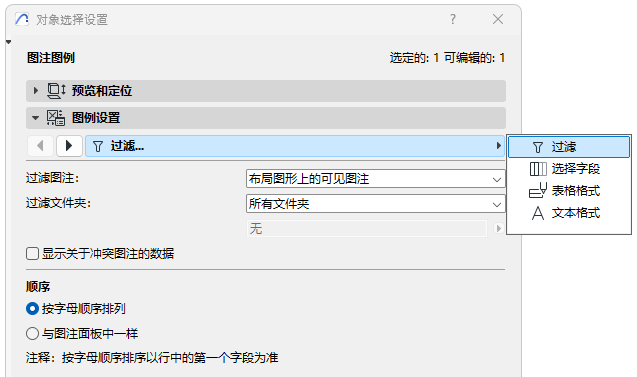

在過濾頁面上：
•設定要顯示的圖注：所有註釋，或僅在圖紙上可見的圖注
•設定應顯示哪些檔案夾的內容（或選擇所有檔案夾）
顯示有衝突的圖注數據
如果圖例內容包含有衝突數據的圖注（熱連結元素可能會出現這種情況）：選中此框可顯示關於衝突數據的訊息。否則，圖例將只顯示一個關鍵字，而不顯示任何其他訊息。
見熱連結中的圖注。
規則的順序
預設情況下，圖例中的圖注數據按圖注面板中的順序排列
在選擇字段頁面上：

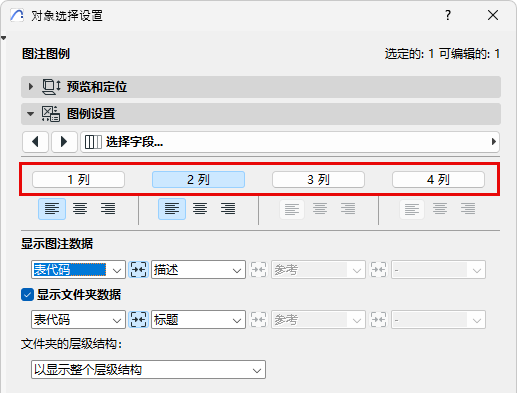

•單擊以定義圖例中的列數（例如“2列”）

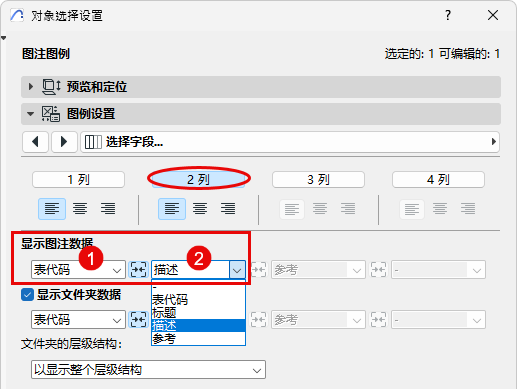

在選擇字段頁面上：
使用彈出選單設定圖例每列中要顯示的圖注數據。(例如，如果你選擇了“2列”，那麼你可以在這裡選擇兩個圖注數據，例如，第一列中的關鍵字和第二列中的描述。)
在選擇字段頁面上：

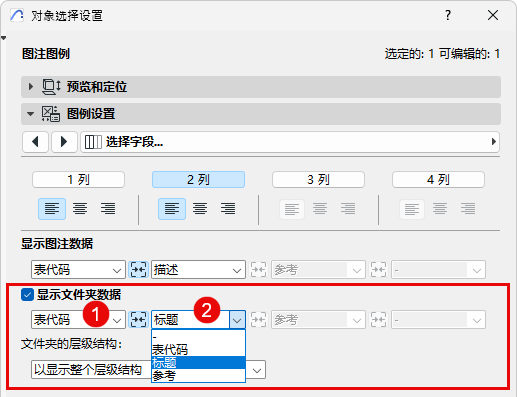

如果需要，檢查顯示檔案夾數據。
然後使用彈出式視窗設定在圖例的每一列中顯示哪些檔案夾數據，例如第一列顯示檔案夾關鍵字，第二列顯示檔案夾標題）。

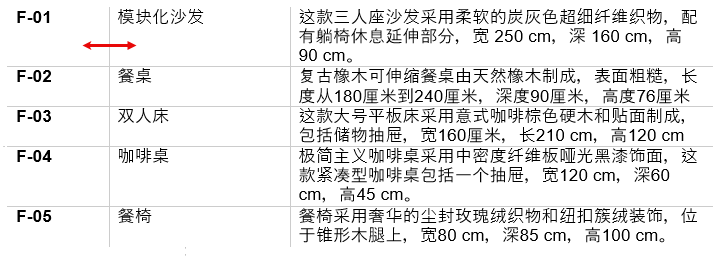

你可以合併相鄰字段的數據和格式。

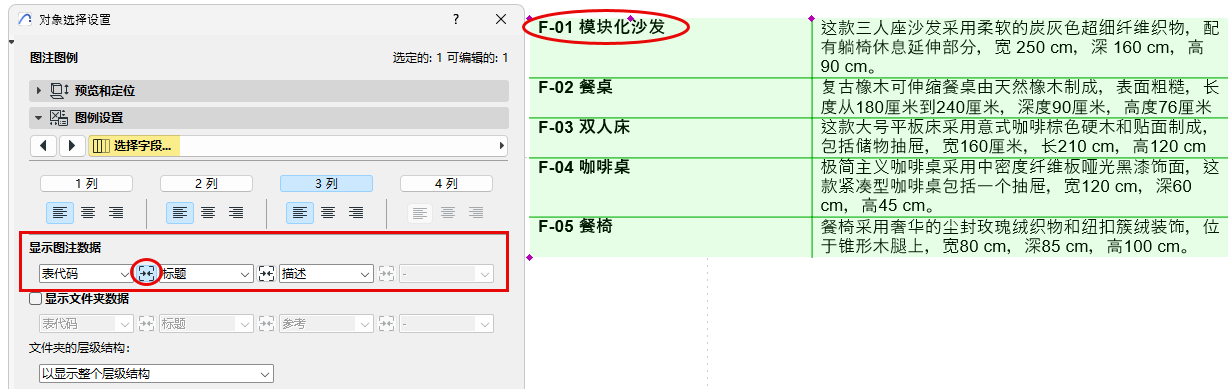

這裡可以合併前兩個圖注字段（關鍵字和標題）：
在選擇字段頁面，單擊兩個字段之間的合併按鈕。
注意：一個合併的字段將使用為第一列設定的對齊方式。例如，合併後的關鍵字+標題字段使用為第1列定義的對齊方式（這裡是左對齊）。

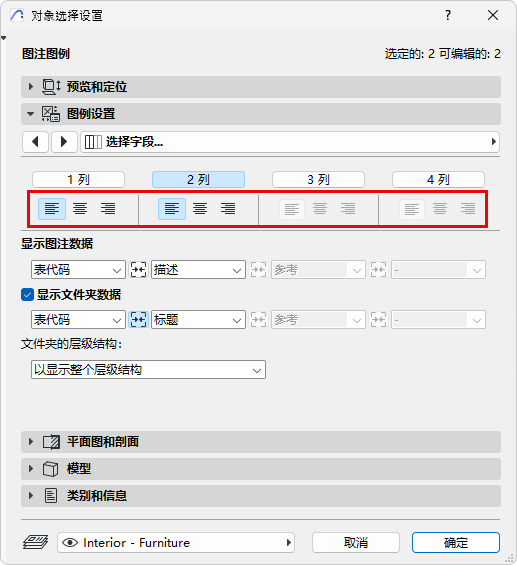

為圖例的每一列設定首選文字對齊方式（左對齊、中心對齊、右對齊）。
整列的對齊方式將保持一致。
在表格格式頁面上：

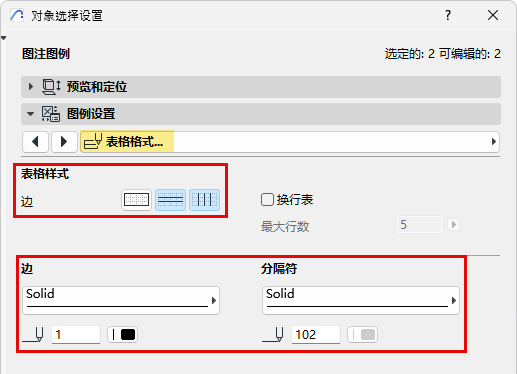

使用邊框控件添加邊框線和分隔線。（點擊圖標以開啟或關閉它們）
您可以為邊框線和分隔線設定不同的線型和顏色。
如果圖例太長，可以選擇自動換行以水平格式顯示文字。

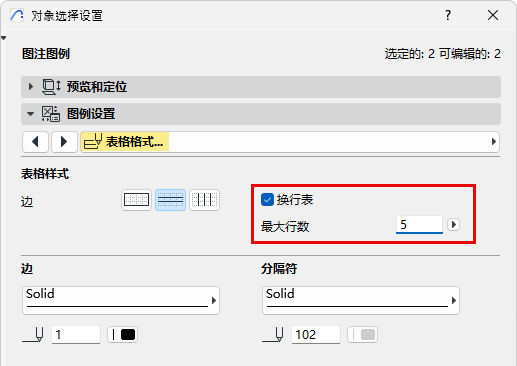

在表格格式頁面上：
選中自動換行，並輸入行編號（最大行數）。圖例表將在該行之後中斷。
就文字換行而言，“行”指的是數據項的行（檔案夾標題、圖注數據等）——而不是單一文字行。

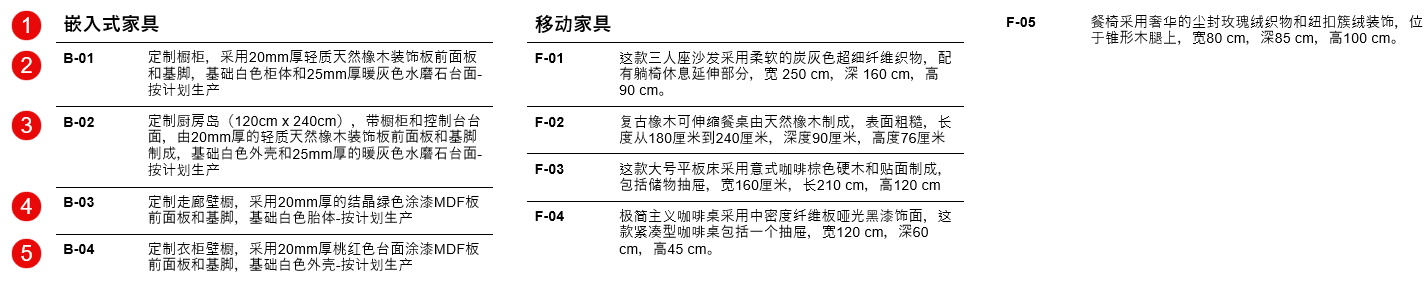

這裡，圖例在 5 行後中斷。
注意：如果定義的行中斷會在底部留下一個“孤立的”檔案夾標題，那麼該檔案夾標題將跳到下一部份的頂部。

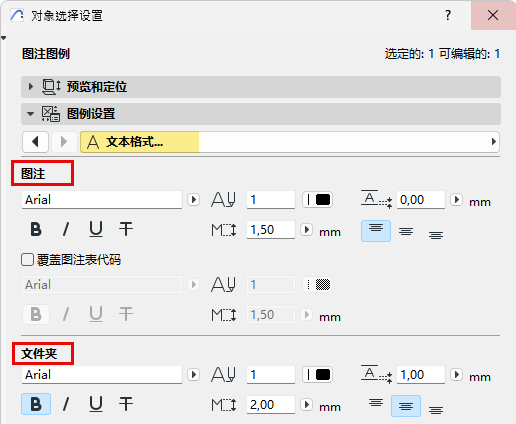

在文字格式頁面上：

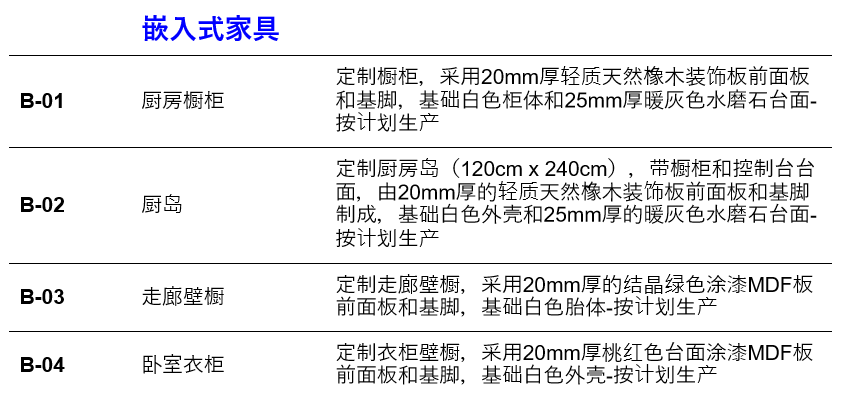

根據需要使用控件分別格式化圖註文字和檔案夾標題。

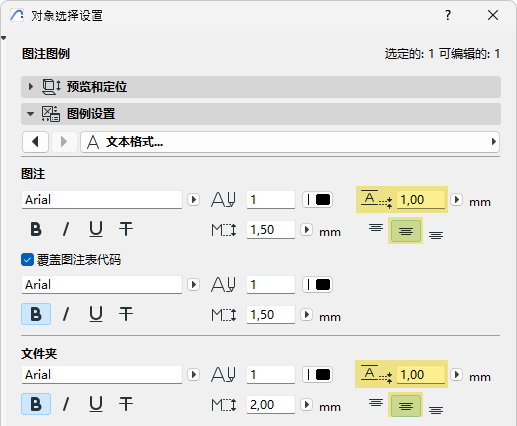

您可以將圖注和檔案夾文字從圖例框架中偏移，並設定它們的文字對齊方式（頂部、中心對齊、底部對齊），如圖所示：

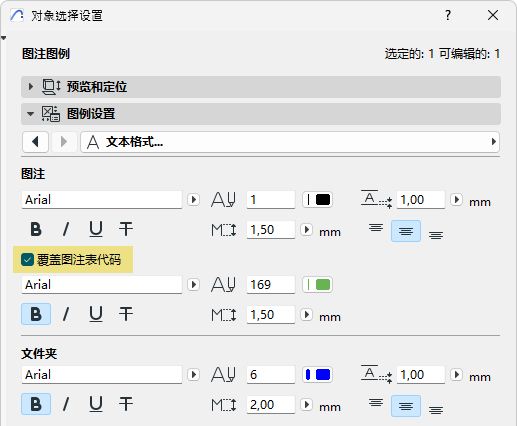

對於“關鍵字”文字，可以應用單獨的格式覆蓋。
