Archicad設計檢查器

設計檢查器使用戶能夠在Archicad內部設計過程中捕捉錯誤。在設計過程的任何階段都可以使用設計檢查器來驗證和改善設計模型的幾何形狀和數據質量，它類似於“BIM拼寫檢查器”。

設計檢查器利用了一個名為Solibri Inside的雲服務，由Nemetschek旗下的Solibri公司開發。您無需任何 Solibri 帳戶即可使用 Archicad 中的 Design Checker 基本功能。

有效性

要使用 Archicad設計檢查器，您需要:

•Archicad 26 Update 2（版本 4019）或更新版本

•用Graphisoft ID登錄

•接受使用條件（啓動設計檢查時會出現此對話框）。您的用戶身份數據將被傳輸到 Solibri，以驗證您使用設計檢查器的資格。

福利和基本功能

•無需安裝即可使用設計檢查器的基本功能，隨Archicad 開箱即用。

•由於設計檢查器可作為 Archicad 命令運行，因此 無需將檔案導出 到外部應用程序並導入結果，從而大大簡化了設計質量檢查的工作流程。

•您可以 在設計流程的早期 執行設計質量檢查，以保證設計模型幾何圖形和數據的質量。

附加功能

要使用設計檢查器的其他功能：

•註冊 Solibri Inside 和/或升級您的賬戶。請參閱 Solibri Inside.

•Archicad訂閱用戶也可能有資格獲得Solibri Inside促銷優惠。請查看 Graphisoft 網站 了解詳情。

工作原理

1。開啟設計> 模型檢查> 設計檢查器

2。要繼續，請勾選同意使用條件的複選框。您的用戶身份數據將被傳輸到 Solibri，以驗證您使用設計檢查器的資格。

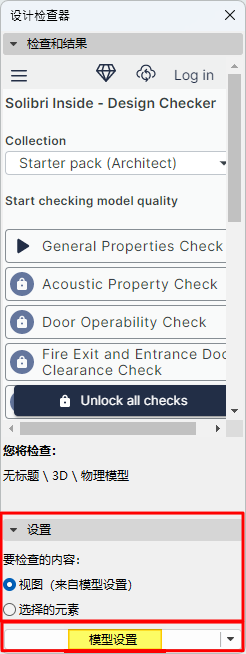

開啟“設計檢查器”彈出式小面包，其中列出了可用的設計檢查。可用的檢查集會不時更新。

3。在彈出式小面板底部的設定面板中，執行以下操作之一

•選擇“視圖”（您選擇的視圖中的所有元素將參與檢查）。

•選擇模型中您想要檢查的元素。

4。單擊模型設定。

5。在出現的對話框中，從樹視圖中選擇一個視圖（如果要輸出視圖的話）

6。指定一個 IFC 轉換器以將數據導出到 Solibri Inside。我們推薦“基於IFC4參考視圖的導出”轉換器。

注意：如果您使用IFC2x3轉換器，確保“IFC導出的幾何體轉換”對話框的“材料儲存模式（僅IFC2x3）”字段被設定為“永不爆炸的元素，不保證儲存”。（參見材料儲存模式(僅IFC2x3)

7。點擊確定。

8。返回“設計檢查器”對話框，單擊任何可用的檢查來運行它（例如，"常規屬性檢查"）。

設計檢查器生成所需的數據並將其發送到Solibri Inside進行檢查操作。

彈出式小面板顯示產生的問題以及其相關元素。

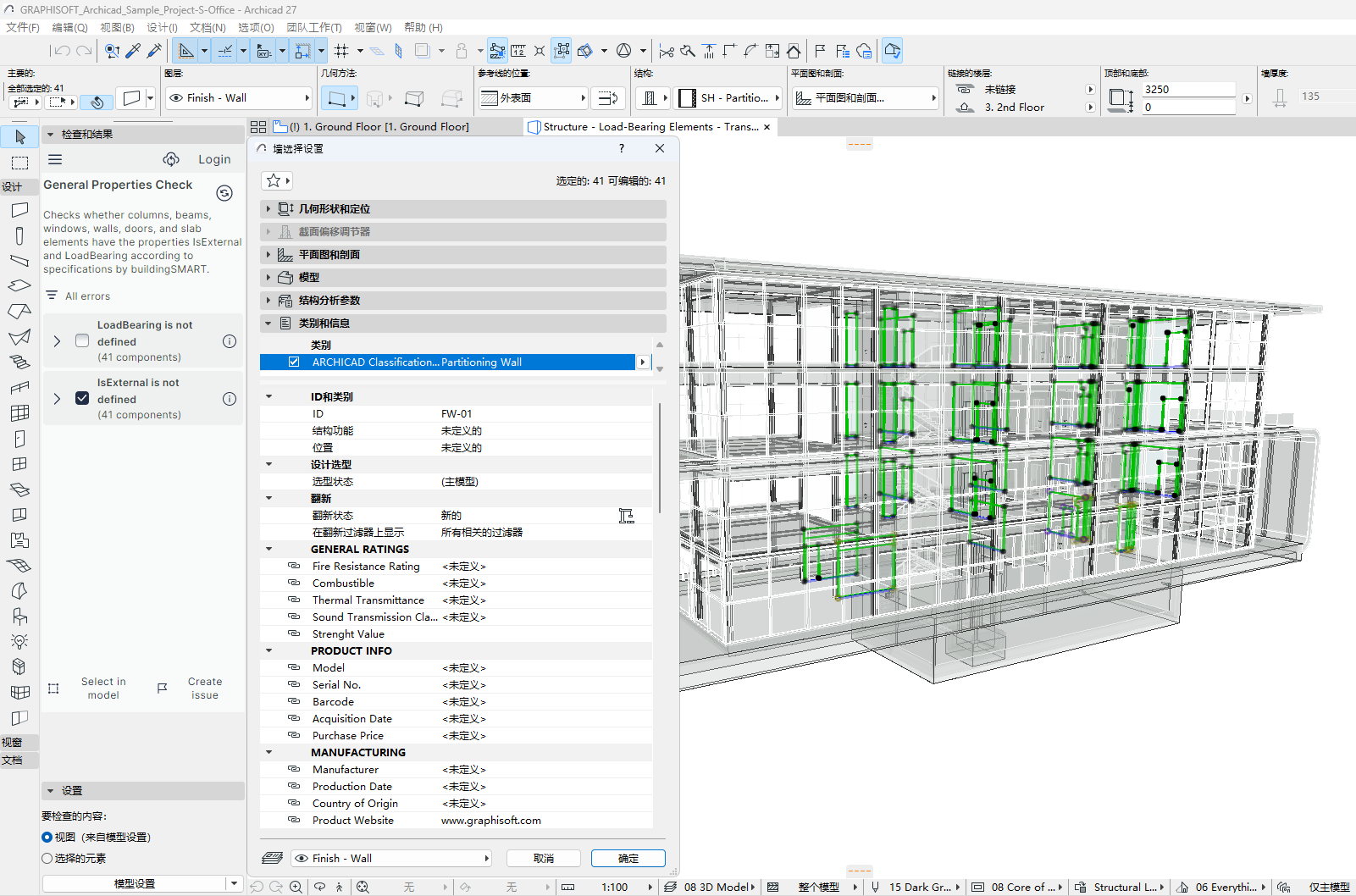

在下圖中，"屬性檢查 "發現所選元素的一些基本屬性設定為 "未定義"。

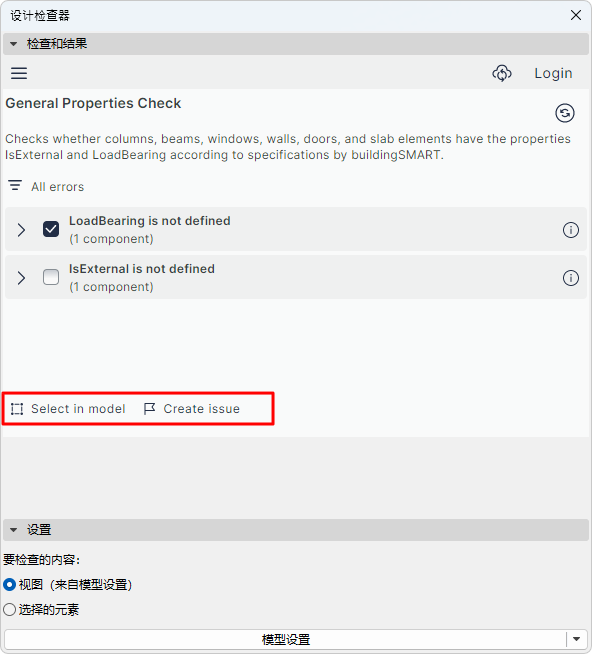

•您可以選擇已識別的元素，直觀查看並糾正問題。

•您也可以在Archicad的問題管理器中創建一個問題。
