MEP-兼容的圖庫部件

與MEP兼容的圖庫部件（具有用於風管、水管或電纜橋架的智能連接）位於：

•MEP圖庫

•常規的Archicad圖庫

•在BIMcomponents上的MEP圖庫

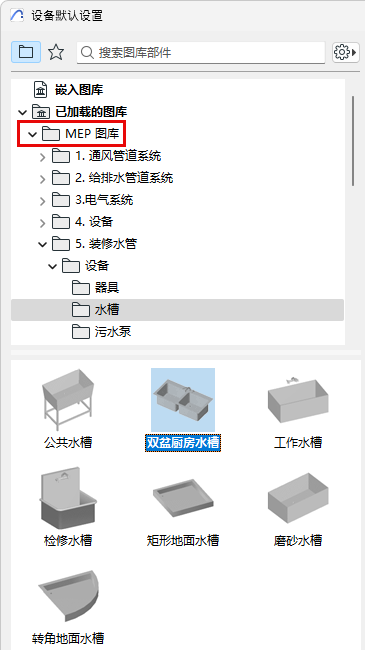

MEP 圖庫

MEP 庫 包含專門配置的 MEP 元素，您可以使用附件、設備和終端工具放置這些元素，它們可用於MEP 佈設路徑的開始和結束。

參見放置終端、附件或設備。

Archicad圖庫中與MEP兼容的物件

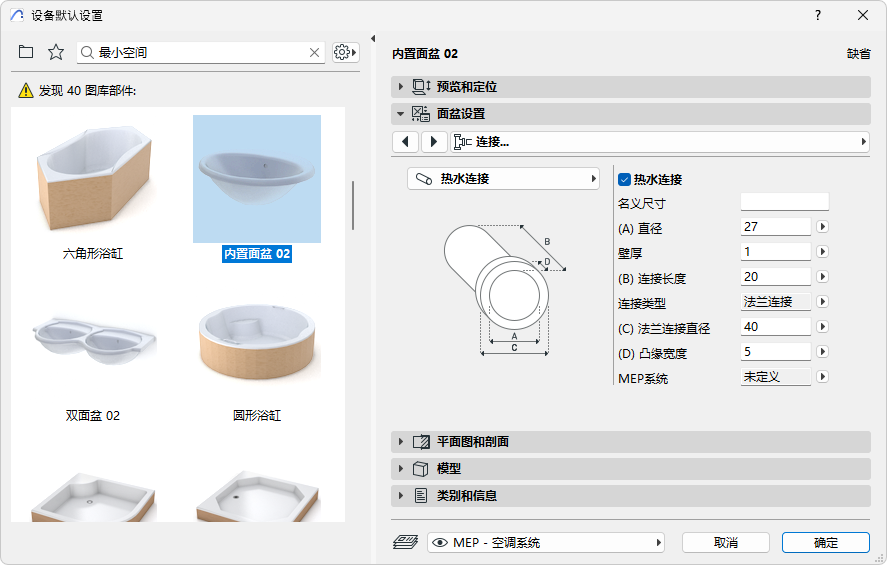

Archicad圖庫中許多熟悉的元素（例如，洗漱池）都包含與 MEP 兼容的連接設定，可以將元素連接到MEP佈設中的物件：

顯示圖庫部件上的MEP連接端口

1。轉到文檔>模型視圖>模型視圖選項

2。開啟圖庫部件的雜項設定

3。為物件MEP連接啓用模型視圖選項。

模型視圖選項：顯示或隱藏圖庫部件上的MEP連接

MEP兼容物件的元素類型：物件還是設備

預設情況下，Archicad圖庫中與MEP兼容的物件使用物件工具放置，因此其元素類型為“物件”。

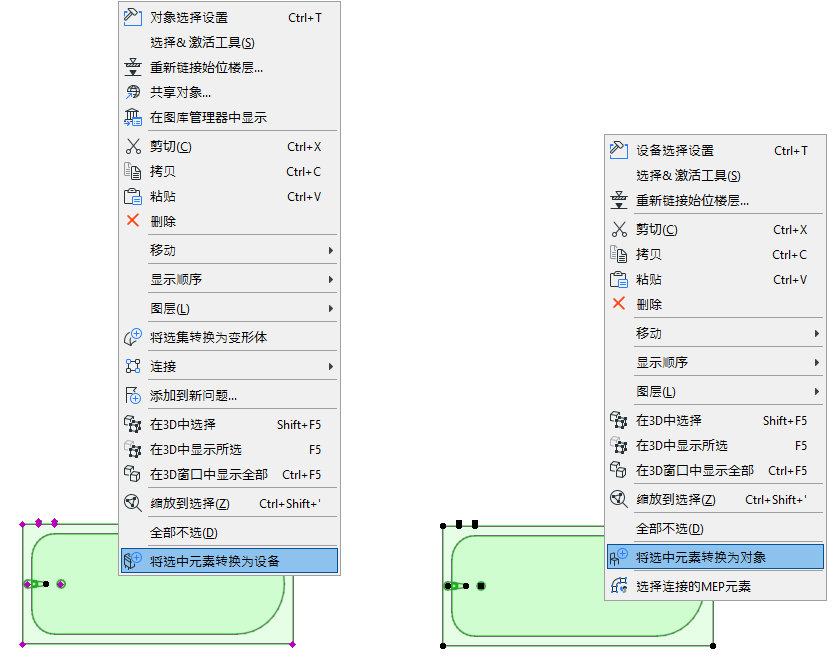

對於選定的MEP物件：使用上下文選單命令將其類型切換為設備（或切換回物件）。
