以圖形方式編輯佈設

對於任何選定的佈設元素:點擊一個邊、節點或參考線來訪問彈出式小面板。

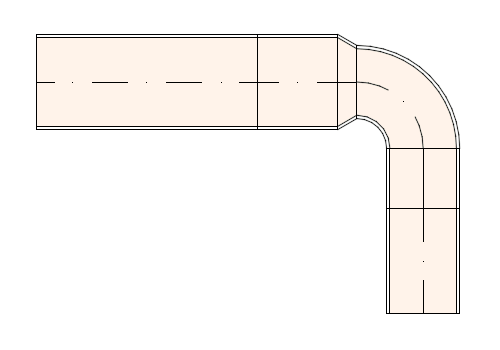

插入新節點

InsertNode.gif    FlexNewNode.gif

在參考線中:

1。選擇插入新節點

2。拖動以創建一個新的節點,並改變佈設形狀。

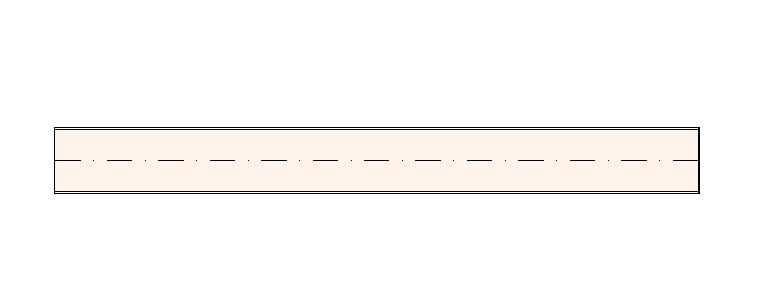

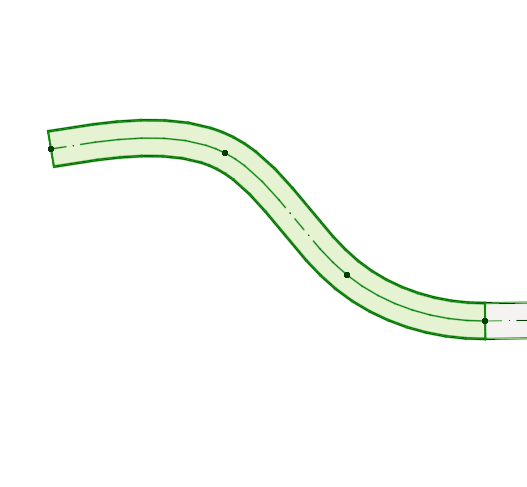

移動節點

MEPMoveNode.gif   FlexMoveNode.gif

可用於兩個相鄰直線段之間的節點。

移動連接節點,或者在追蹤器中輸入值。管段長度將發生變化。

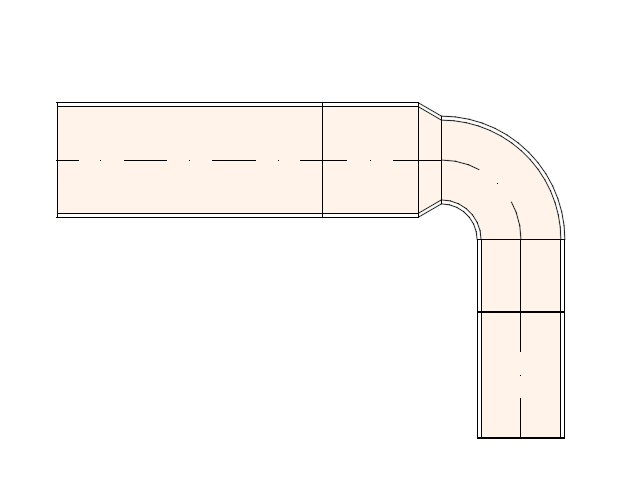

提昇佈設(平面圖)


輸入佈設的提昇值。

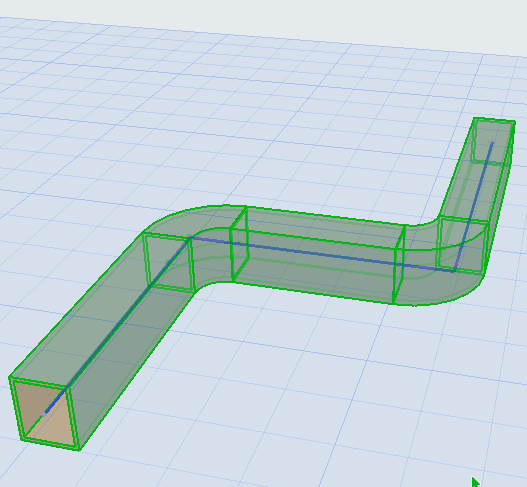

提昇佈設 (3D)


使用拖動命令來改變Z軸上的佈設標高。

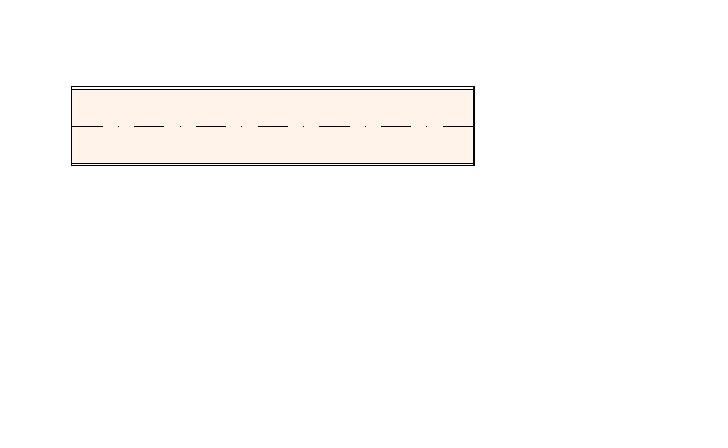

繼續佈設


該選項位於未連接的直線段的末端。

偏移段


1。選擇元素。

2。點擊參考線。

3。從彈出小面板上選擇 "偏移段 "來移動它。

注意:不適用於與三通相連的佈設路徑。

注意:您還可通過彈出式小面板進行一些編輯任務:參見使用彈出式小面板編輯分段直徑

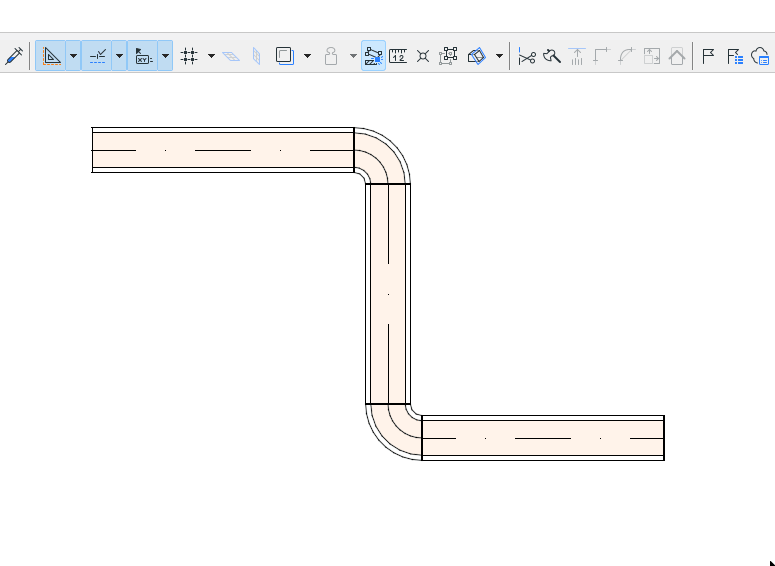

拆分 MEP 佈設路徑


1。選擇要分割的佈設路徑。

2。選擇編輯 > 重塑 > 分割 命令,或在工具欄中選擇斧頭圖標。

3。畫一條臨時分割線。

注意:在3D視窗中,一個紅色分割平面作為反饋顯示。

4。使用眼球游標單擊分割線/圓弧的任一側。

5。點擊那一側的元素將保持選定狀態,而在另外一側的元素被取消選定。
