Durante a modelagem, você pode preferir visualizar os traçados como um único elemento longo para manter uma aparência limpa do modelo. No entanto, para fins de documentação, pode ser mais útil visualizar e extrair os comprimentos reais dos segmentos do traçado.
O MEP Designer agora permite que você visualize e documente traçados por comprimentos de segmento:

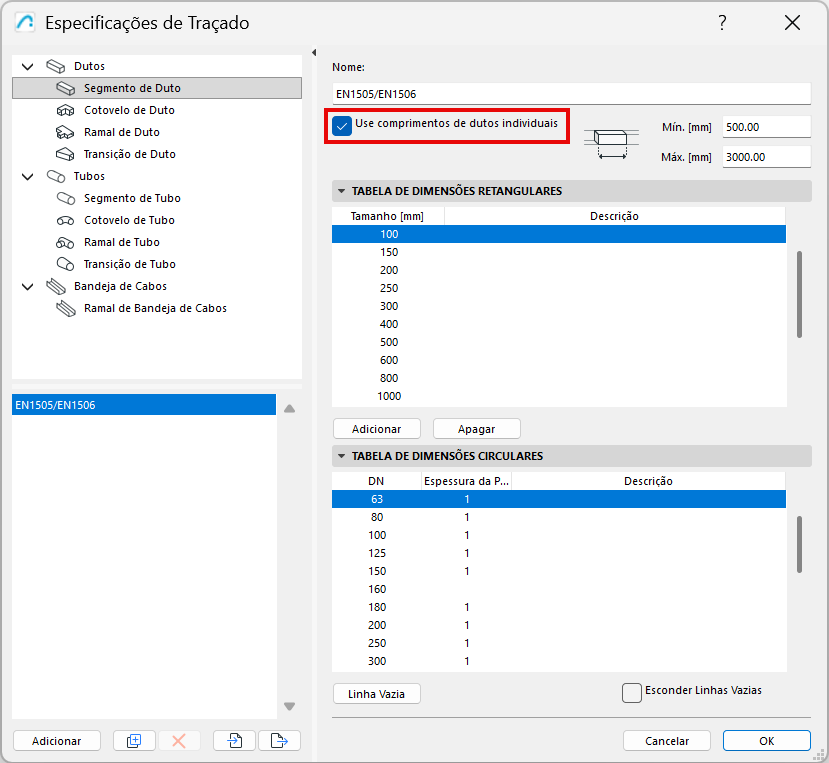

Nas Especificações do Traçado - para segmentos de Tubos ou Dutos ou bandeja de Cabos:
•Marque a opção "Usar comprimentos individuais"
•Insira os comprimentos mínimo e máximo para refletir as especificações de comprimento do fabricante (por exemplo, para o seu tipo de duto)
Agora o modelo exibe o comprimento de cada segmento com base nas especificações do seu traçado. O MEP Designer otimiza automaticamente a segmentação no caso de segmentos "restantes".
Você pode listar os segmentos individualmente no Mapa Interativo e rotular cada segmento separadamente.
