Localize facilmente conexões MEP abertas

O feedback sobre as conexões MEP abertas pode alertá-lo sobre partes do modelo que ainda exigem conexões ou outras tarefas de modelagem.

No MEP Designer mais recente, a opção de visualização na tela "Abrir Conexão MEP" destaca essas áreas nos Cortes e vistas 3D, bem como na planta baixa:

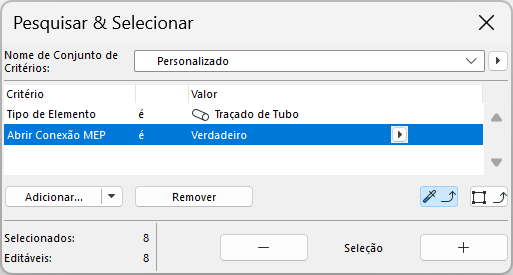

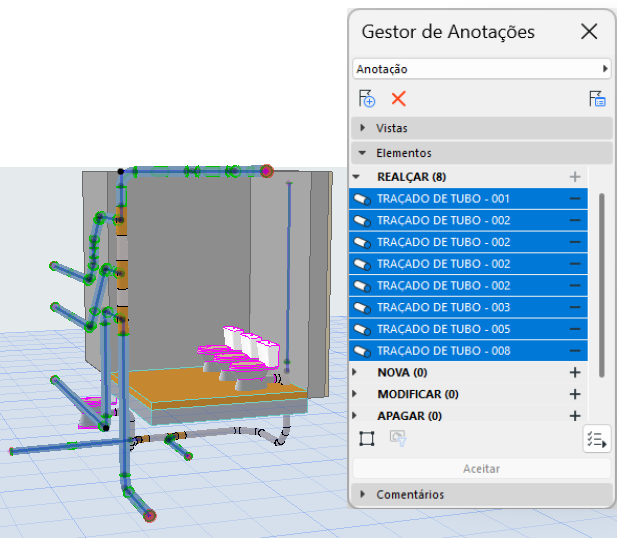

Use Pesquisar & Selecionar para navegar facilmente até eles e gerenciá-los como Anotação:



Para visualizar as terminações abertas e conexões nas vistas 2D/Corte ou 3D, ative a opção Conexões MEP Abertas em Visualização > Opções de Visualização na Tela. As conexões abertas são circuladas em 2D ou em Corte e mostradas com um destaque vermelho em 3D.
