Listar e Verificar os requisitos de ventilação por Zona
Liste todas as Zonas no modelo juntamente com seus requisitos de fluxo de ar e o fluxo de ar fornecido atualmente, e detecte Terminais, Acessórios e Equipamentos nas Zonas.

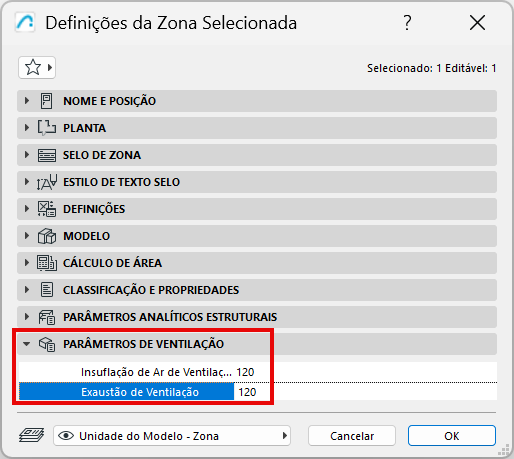

•Define os requisitos de ventilação por zona

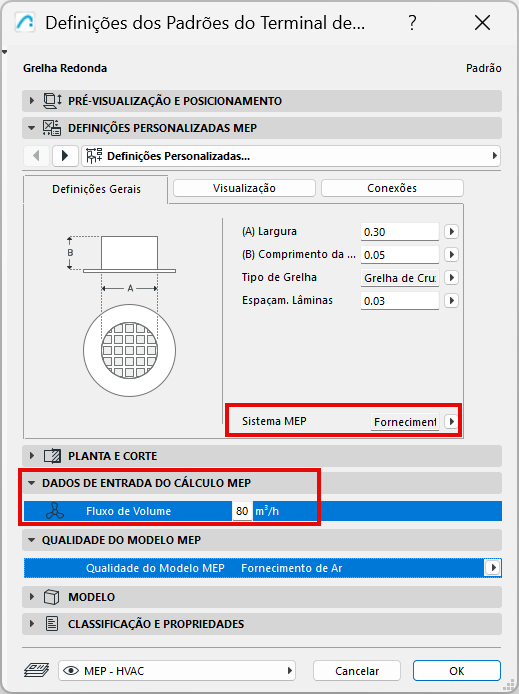

•Para cada terminal, insira os dados de fluxo de volume no painel de Dados de Entrada de Cálculo MEP da caixa de diálogo Definições do Terminal
•Use a verificação integrada do MEP Designer (Modelagem > Verificação do Modelo > Qualidade do Modelo MEP) para garantir que os elementos MEP (terminais) colocados na zona forneçam o fluxo de ar de suprimento e exaustão necessário

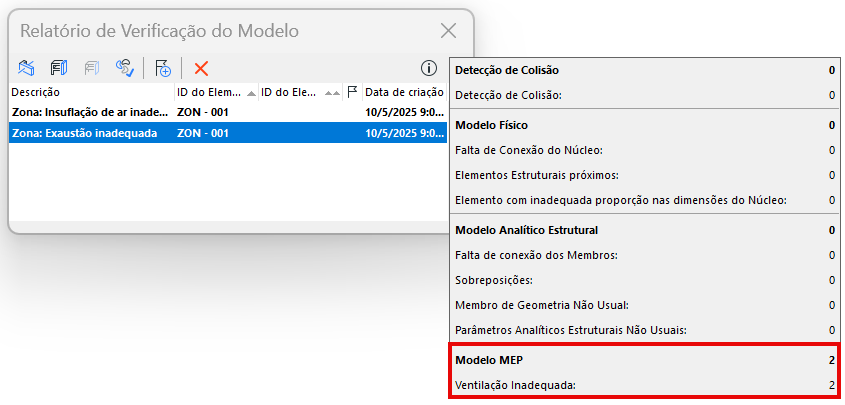

•Veja as discrepâncias identificadas na paleta de Resultados da Verificação do Modelo, aproxime o zoom nos elementos com problemas, crie e gerencie-os como anotações (issues)

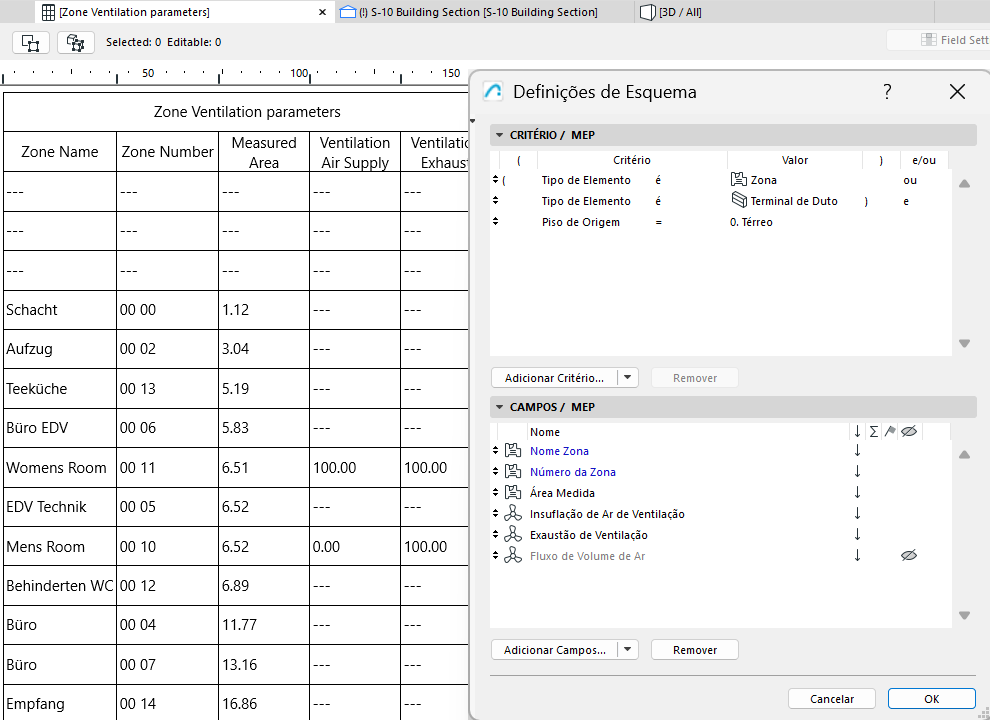

•No Mapa Interativo: liste as zonas e seus terminais juntamente com seus respectivos requisitos e fluxos de ar e, em seguida, atualize manualmente esses dados diretamente do mapa
