Sistemas Hidrônicos e cálculos no Navegador do Sistema

O Navegador de Sistemas expandido agora abrange sistemas de água/esgoto e sistemas de aquecimento/resfriamento, além dos sistemas de ventilação.

Para sistemas hidrônicos, o Navegador do Sistema oferece cálculo de tempo de execução e exibição de dados para sistemas hidrônicos (capacidade, fluxo de massa e velocidade) em forma de tabela.

•Defina os valores de capacidade e temperatura de retorno para equipamentos de aquecimento (nas definições do elemento ou na caixa de informações):

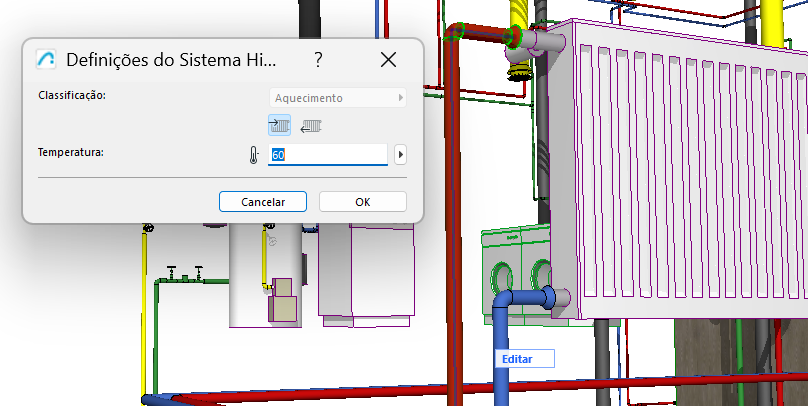

•Nível do sistema: Definir temperatura para o Sistema Hidrônico (aquecimento)

Nota: O cálculo dos sistemas de resfriamento está previsto para uma atualização posterior.

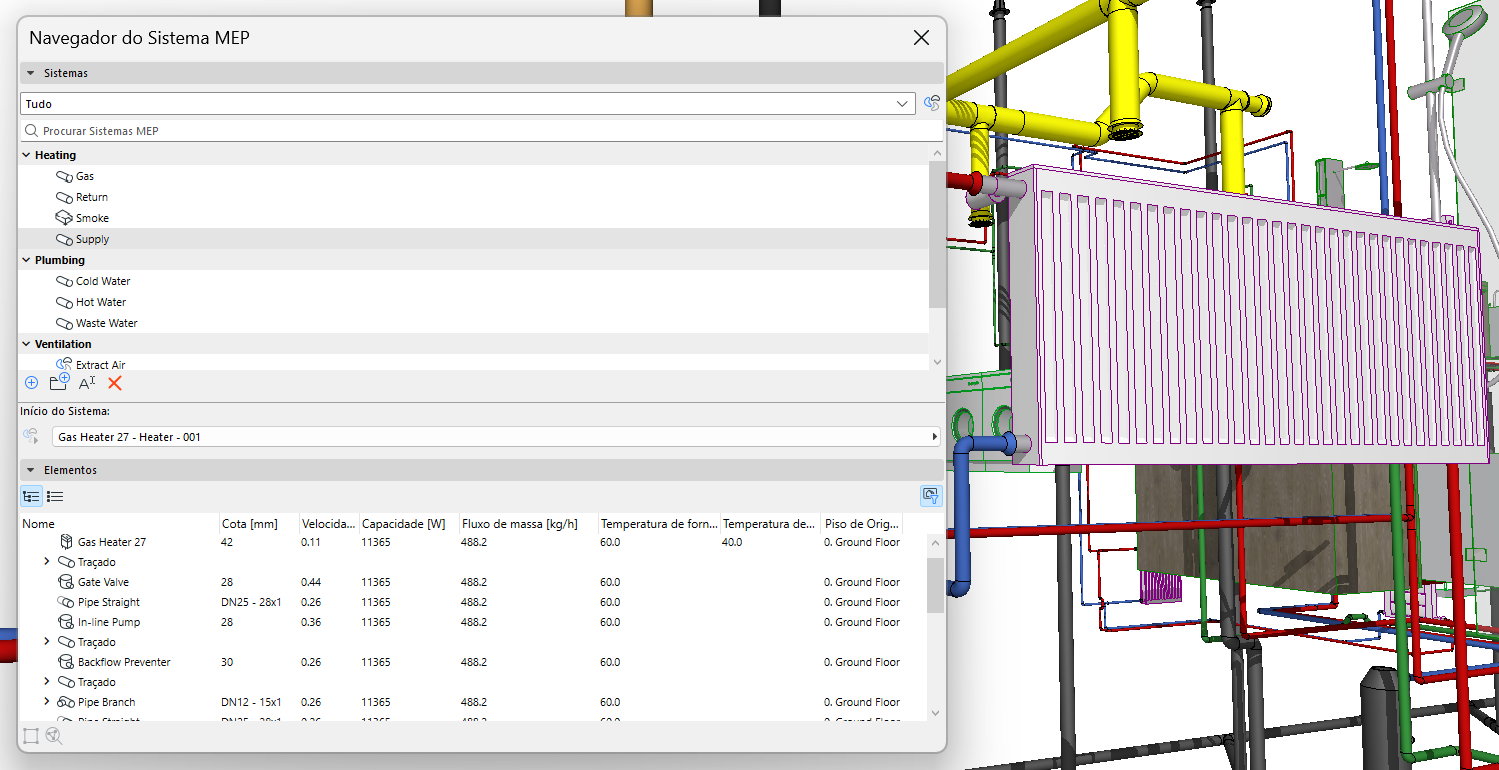

O Navegador do Sistema exibe cálculos e dados de tempo de execução para sistemas hidrônicos (capacidade, fluxo de massa e velocidade), com base nas dimensões do elemento e nos dados de capacidade do equipamento hidrônico.

Redimensione os sistemas hidrônicos com o otimizador de tamanho de aquecimento/resfriamento

O Otimizador Hidrônico redimensiona todos os tubos de aquecimento com base nos diâmetros mínimo e máximo, bem como, na velocidade mínima e máxima. (A próxima atualização adicionará o redimensionamento para sistemas de resfriamento)

•Selecione os traçados a serem redimensionadas e, em seguida, abra o Otimizador Hidrônico (barra de ferramentas MEP ou Janelas > Paletas)

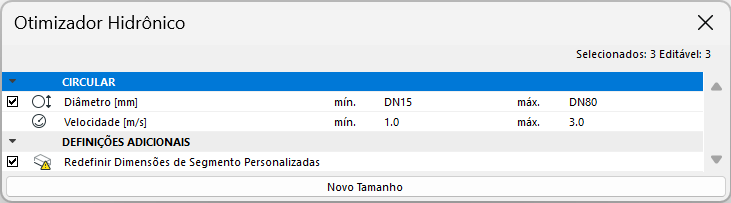

•Defina intervalos de valores para as dimensões e a velocidade do tubo e, em seguida, clique em Redimensionar
