Representação simbólica detalhada dos elementos MEP

Obtenha documentação mais clara e precisa e melhor conformidade com os padrões: Use as Opções de Visualização do Modelo para definir a representação simbólica detalhada para elementos de traçado MEP.

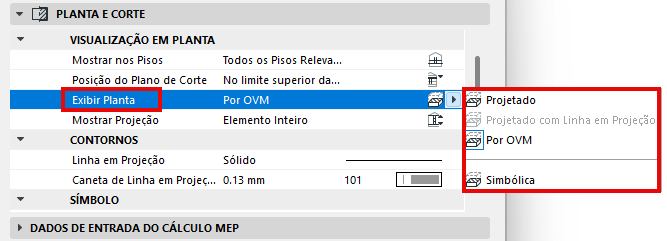

Para que as Opções de Visualização do Modelo entre em vigor para qualquer traçado, certifique-se de que a opção de exibição da Planta (em Definições de Traçado) permaneça definida como "Por OVM".

Você também pode substituir essa definições, escolhendo Projetado ou Simbólico para qualquer traçado individual.

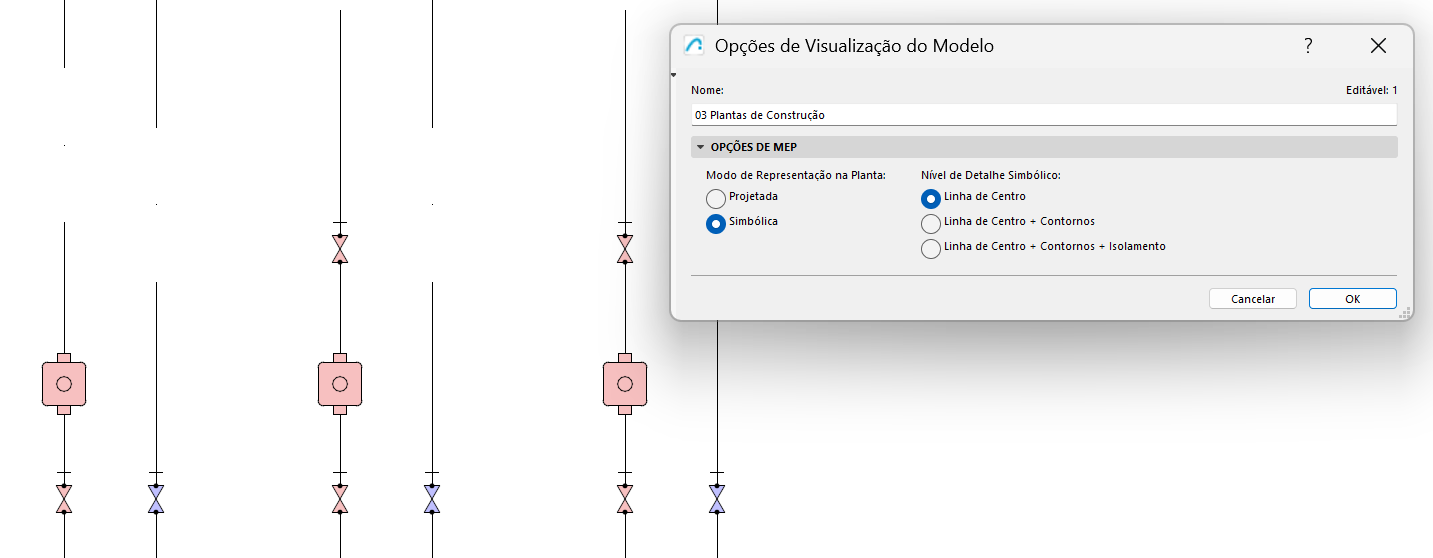

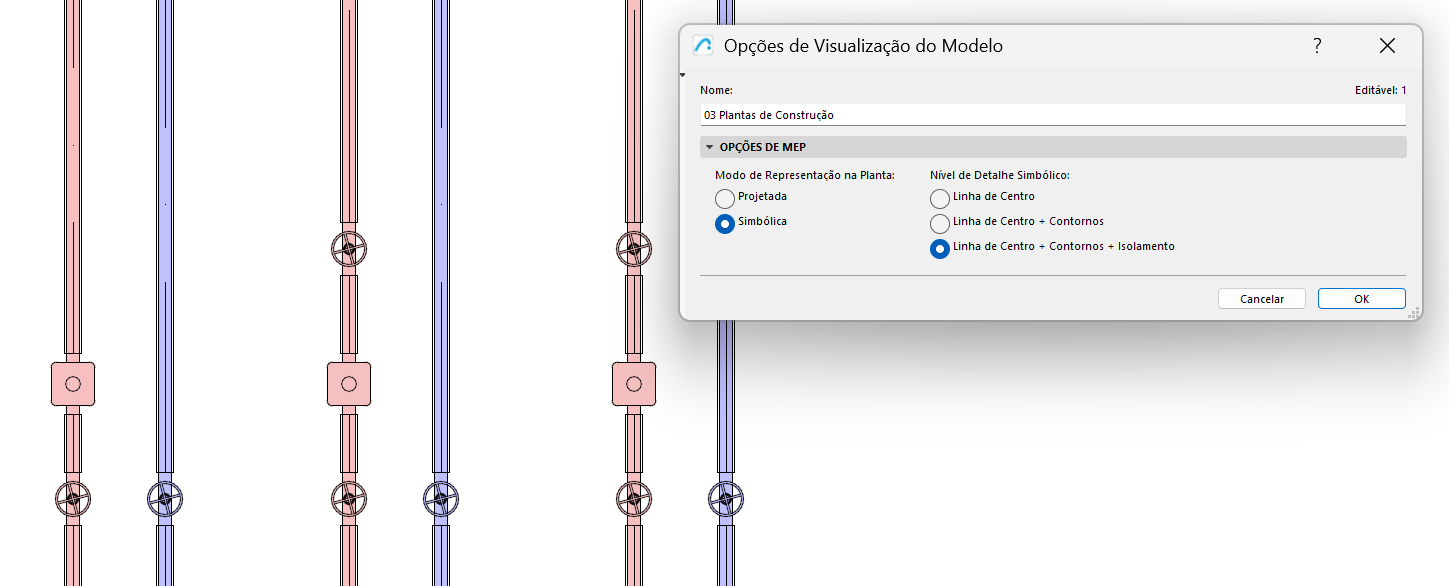

Nota: Certifique-se de ter definido as Opções de Visualização do Modelo como "Simbólica" (Documentação > Visualização do Modelo > Opções MEP)

Criar Símbolo MEP Personalizado

Símbolos integrados estão disponíveis, mas você também pode personalizar símbolos para exibir Terminações de Tubulações, Acessórios de Tubos e Equipamentos.

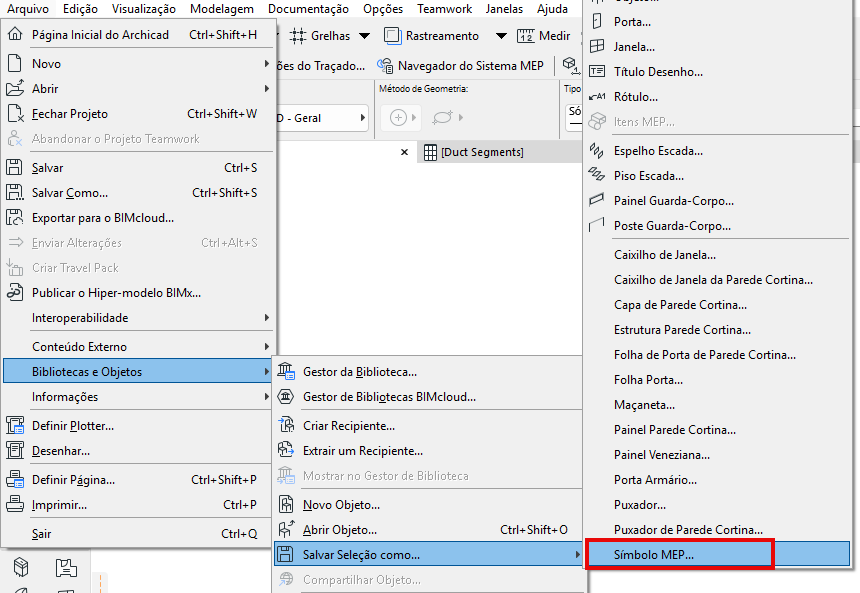

Desenhe seu próprio símbolo usando ferramentas 2D (linhas, tramas, etc.) e salve-o como Símbolo MEP. Substitua o Símbolo de Planta integrado pelo novo símbolo personalizado na caixa de diálogo das definições da ferramenta. (Disponível para elementos MEP compatíveis)

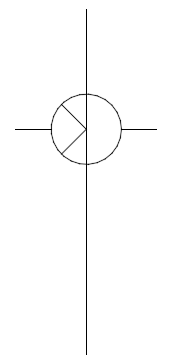

Desenhar e salvar um símbolo MEP 2D

Substituir o símbolo incorporado por um símbolo personalizado
