As Tramas de Imagem podem ser utilizadas como parte do primeiro plano das Tramas de Desenho ou Tramas em Vista.
Seu modelo padrão fornece tramas de Imagem predefinidas, mas você pode definir as suas próprias.
1.Vá para Opções > Atributos do Elemento > Tramas.
2.Clique em Novo.

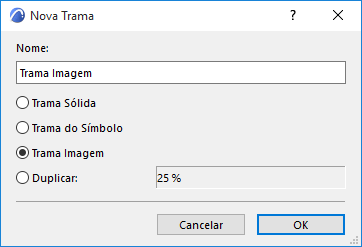

3.Na caixa de diálogo Adicionar Nova Trama, selecione Trama Imagem.
4. No Painel Disponibilidade, defina a Nova Trama Imagem como trama de Desenho e/ou Trama em Vista.

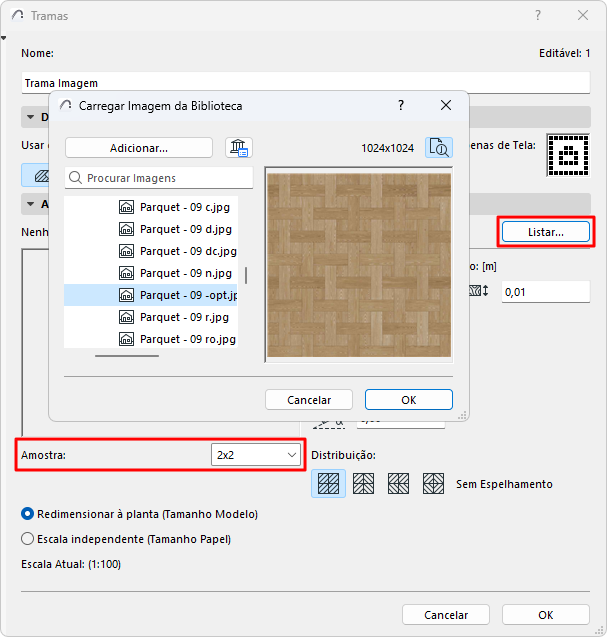

5.No painel Aparência, clique em Procurar para abrir uma caixa de diálogo na pasta da biblioteca. Pesquise a imagem pretendida e clique em OK para a carregar.
6.No campo Amostra defina o número de unidades de textura exibidas na Pré-visualização.

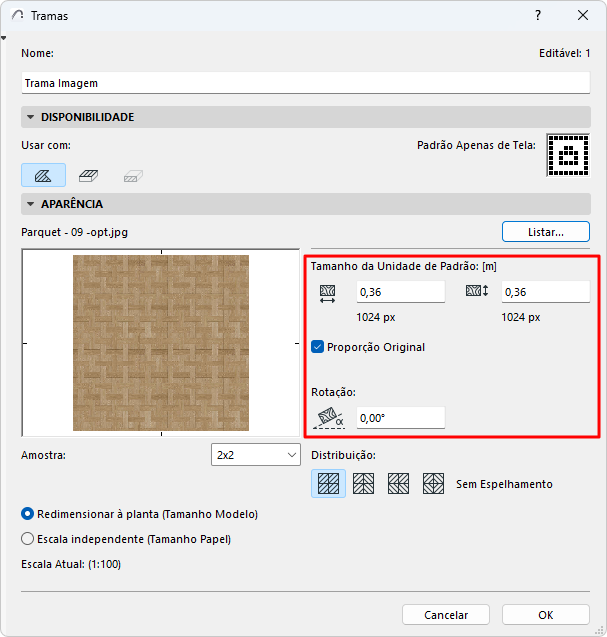

7.Use os controles do Tamanho da Imagem para ajustar o tamanho e o padrão da sua Trama Imagem.
Proporção Original: Vincule os valores dos tamanhos horizontal e vertical para que a imagem não fique distorcida ao editar o seu tamanho.
Rotação: introduza um ângulo se pretender rotacionar o padrão da imagem a partir da horizontal.
8.Escolha um Método de Distribuição para definir os padrões de repetição usados na Trama Imagem: escolha espelhar o padrão verticalmente, horizontalmente, ambos ou nenhum.
9.Para determinar a relação entre as tramas e a escala do Projeto, utilize os dois botões apropriados.
•Redimensionar à planta (Tamanho Modelo): Exibe a Trama na mesma escala que o modelo em cada impressão.
Dimensionar de acordo com a escala da planta (Redimensionar à planta)
Nota: Evite editar um tipo de escada de trama que seja redimensionada se a escala do projeto for diferente daquela do tipo de trama, pois esta ficará distorcida.
•Escala Independente (Tamanho do papel): Exiba, plote e imprima a definição de tipo de trama atual em um tamanho fixo, independentemente da escala de saída.
Tamanho fixo da trama, independente da escala do desenho (Escala Independente)
10.Clique em OK para salvar a trama recentemente criada como um atributo de projeto.
