Editar e gerenciar Materiais de Construção

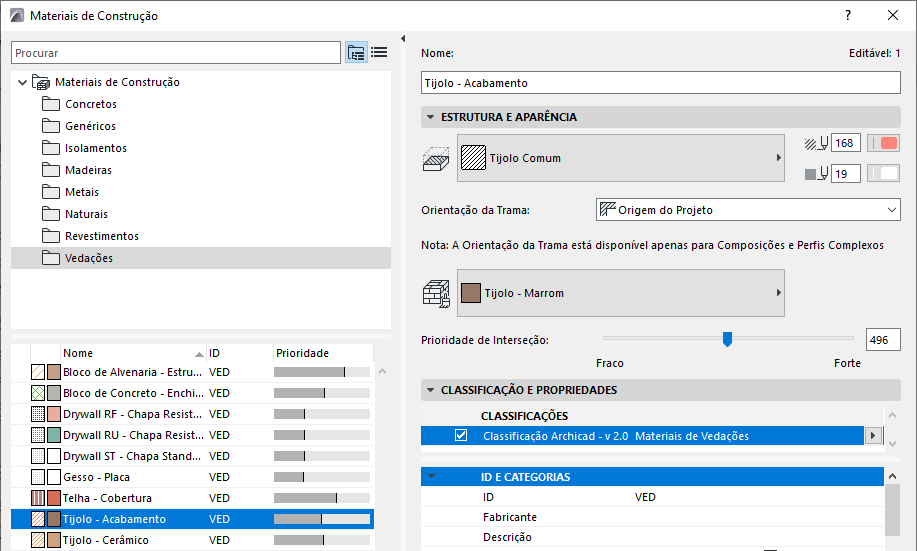

Abra a caixa de diálogos Materiais de Construção:

•Opções > Atributos do Elemento > Materiais de Construção

•Barra de ferramentas de Atributos (Janelas > Barras de Ferramentas > Atributos)

•O painel esquerdo lista os Materiais de Construção do projeto, por Nome, ID, e Prioridade de Interseção.

•Os destaques verdes indicam os Materiais de Construção dos elementos selecionados no momento.

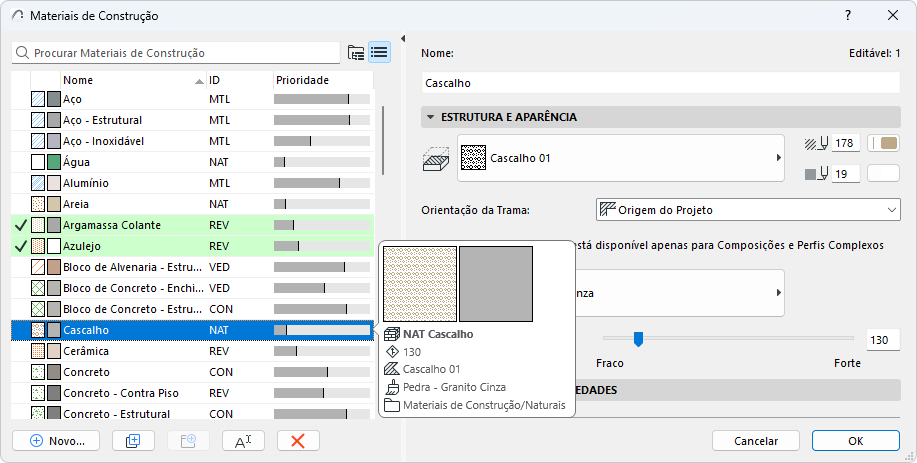

Nota: Passe o mouse sobre um material para ver mais informações sobre o mesmo.

Para mais informações: consulte Usando os diálogos de atributos.

Editar Material de Construção

1.Selecione um ou mais Materiais de Construção para editar.

Dica: Na visualização em pastas, selecione uma subpasta para editar todo o seu conteúdo de uma só vez.

2.Use os campos do lado direito da caixa de diálogo para editar as propriedades

Trama de Corte

Escolha uma trama de corte para este Material de Construção. Este pop-up lista apenas as Tramas definidas como Trama de Corte: consulte Categorias de Tramas

Caneta da Trama de Corte para o Primeiro Plano/Caneta do Fundo da Trama de Corte: Escolha a caneta de primeiro plano e a caneta do fundo para este Material de Construção.

Consulte também Eliminação de Linha entre os Elementos do Modelo.

Orientação da Trama

Afeta o padrão da Trama dos Materiais de Construção aplicados apenas a elementos compostos e Perfil Complexo. Escolha uma opção de orientação da trama:

•Origem do projeto: O padrão da Trama tem como referência a Origem do Projeto.

•Origem do Elemento: O padrão da Trama é alinhado com a direção do elemento.

•Ajustado pela Camada: (Disponível apenas para tramas de símbolo.) O padrão se enquadra dentro dos limites da Espessura da Camada.

Tópicos relacionados:

Definir Padrões de Orientação de Trama Vetorial ou de Símbolo

Tramas do Símbolo como Camadas de Elementos da Composição: Ajustar à Camada

Superfície

Escolha uma Superfície para exibir este Material de Construção em 3D.

Nota: No nível do elemento, você pode sobrepor a superfície em sua caixa de diálogo Definições (Painel do Modelo) ou na Caixa de informações.

Consulte também:

Prioridade da Intersecção (Material de Construção)

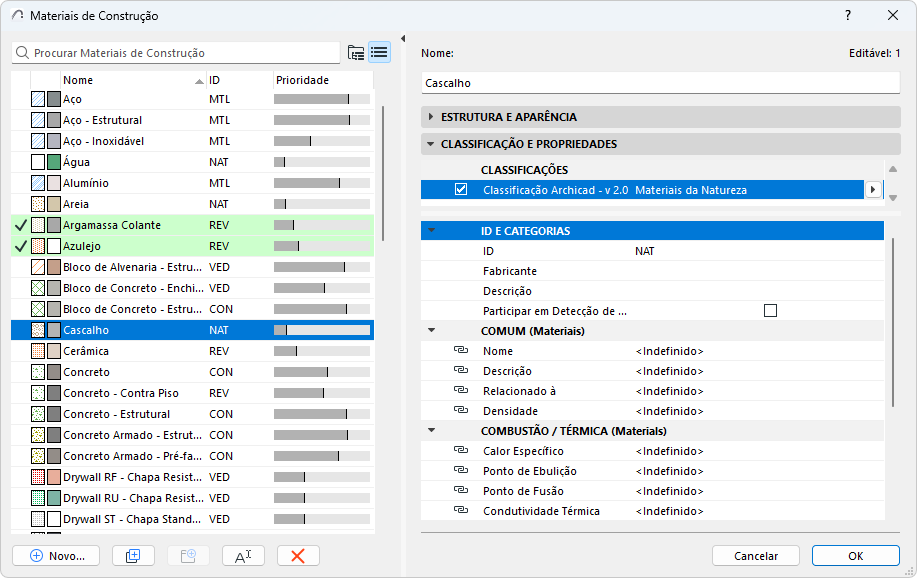

Classificação do Material de Construção e Propriedades
