Selecione um componente de trama no Criador de Perfil.

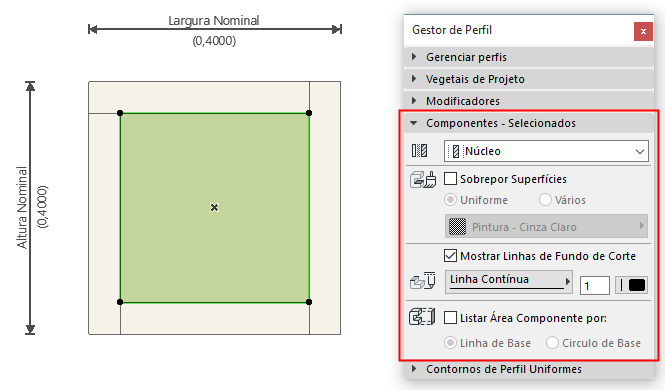

Use o Painel Componentes do Gestor de Perfil para editar os seguintes parâmetros:
Tipo de Componente
Define o componente selecionado como Núcleo, Acabamento ou Outro. Esta definição irá afetar a Visualização da Estrutura Parcial do elemento complexo.
Ver a respectiva descrição em Visualização da Estrutura Parcial.
Sobrepor Superfícies
Marque Sobrepor Superfícies para escolher uma nova superfície a partir do pop-up. Caso contrário, o componente selecionado irá usar a superfície definida no material de Construção da Trama.
Se você substituir uma aresta Trama individual por uma superfície personalizada no Criador de Perfil, isso será refletido como “Vários” neste painel.
Mostrar Linhas de Fundo de Corte
Marque essa opção para exibir as Linhas de Terminação do Corte.
Define o Tipo de Linha e a caneta do componente da Trama do Perfil selecionado. Este tipo de linha e caneta é usado para as linhas das terminações quando o elemento é cortado.
Listar do Área Componente por
Escolha Linha de Base ou Círculo de Base para definir como calcular a área de superfície para este componente, em um Mapa Interativa de Componentes.
Para visualizar e editar a Linha de Base ou Circulo de Base no Editor de Perfil, certifique-se de ter ligado a opção Visualização > Opções de Visualização na Tela> Área Componente Linha de Base/Círculo.
Para mais informações, ver Dados dos Componentes no Archicad.
