Pré-visualização do Navegador (3D)

Para apresentar a Pré-visualização do Navegador, clique no respectivo atalho na barra de scroll inferior de qualquer janela; ou use Janelas > Paletas > Pré-visualização Navegador.

Esta paleta permite modificar rapidamente as suas projeções 3D, sejam perspectivas cônicas ou perspectiva axonométricas.

Consulte Projeções 3D.

As opções da Pré-visualização do Navegador dependem do modo escolhido: Perspectiva Cônica ou Perspectiva Axonométrica.

Para Visualizações em Perspectiva 3D, edite as posições de câmara e ponto fuga diretamente ao clicar nas mesmas na janela de Pré-visualização e arraste-as para a nova localização.

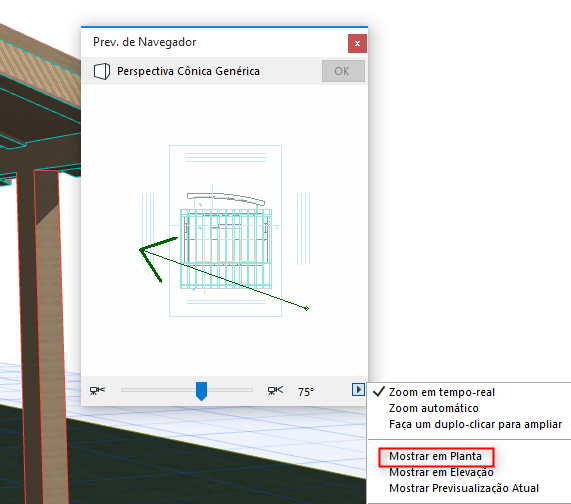

Nota: certifique-se de que Mostrar em Planta está selecionado a partir do menu pop-up menu no canto inferior direito da Pré-visualização.

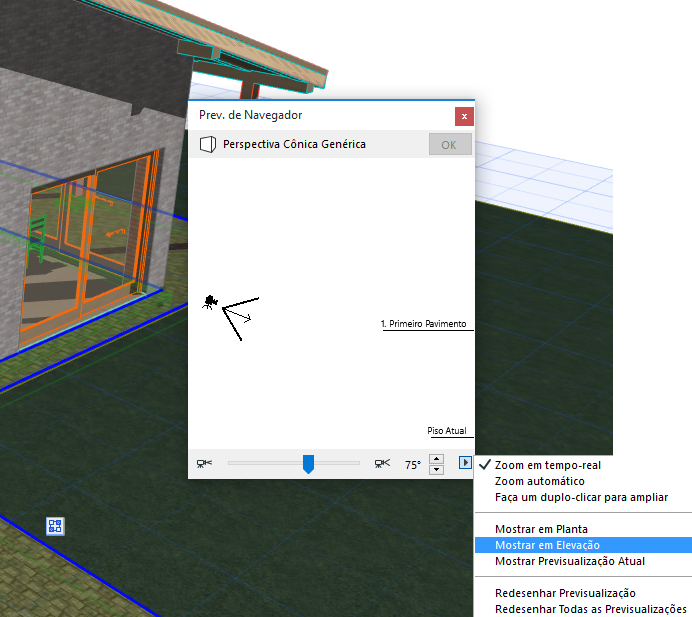

Em caso de selecionar a vista Mostrar em Elevação no pop-up das Opções de Previsualização, você pode, facilmente, redefinir a altura de câmara relativa a pisos do projeto: basta clicar na Pré-visualização Navegador e deslocar a câmara para cima ou para baixo.

Ou você pode alterar o ângulo de visão, utilizando um slider ou ícones pequenos no final, em incrementos de 5 graus.

Para Perspectiva Axonométrica, a Pré-visualização do Navegador 3D dispõe de dois menus pop-up, ao fundo à direita. A partir do botão esquerdo, selecione uma das 12 projeções predefinidas para mudar rapidamente para essa vista.

(Estas são as mesmas perspectivas axonométricas predefinidas disponíveis a partir das Definições de Projeção 3D).

Para personalizar a projeção, utilize o botão pop-up do lado direito, depois desloque o ícone de câmara pequeno dentro da janela de Pré-visualização para definir a vista personalizada.

Para mais informações, consulte Janela de Controles de Pré-visualização do Navegador 3D e Projeções 3D.

Para obter informações sobre como salvar esses dados, consulte Salvar Dados da Pré-visualização do Navegador com arquivos do Projeto.
