Você pode visualizar os Pontos de Vínculo em um vetor temporário usado enquanto desenha os elementos. O método pode ser ativado com o ícone Ponto de Vínculo, entre os ícones de construção relativos na Janela de Controle, ou na barra de ferramentas de Ajudas de Desenho.
Consulte Janela de Controle.
No exemplo seguinte, vamos desenhar uma Parede, que começa a um quarto da distância entre dois limites de outras duas Paredes.

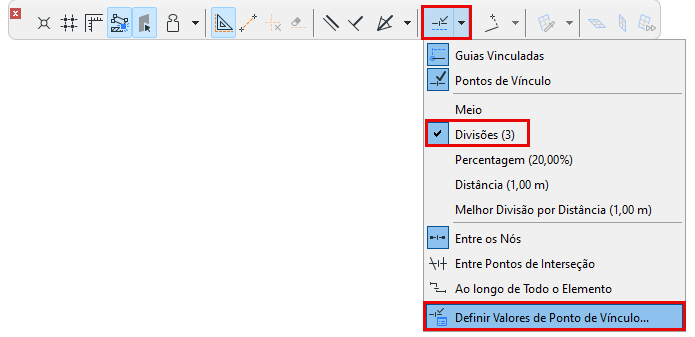

1.Nas Definições de Pontos de Vínculo, escolha "Divisões".
2.Em Definir Valores de Pontos de Ajuste, digite 4 como o número de Divisões.
3.Verifique que o Vínculo à Guia está desativado. (Visualização > Vincular à Grelha está desligado.)
4.Ative a Ferramenta Parede.
5.Selecione o ícone Ponto de Vínculo na Caixa de Controle e clique nele para ativar.

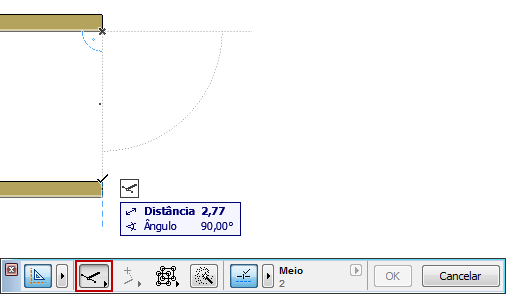

6.Desenhe o vetor de referência de um ponto da extremidade de parede para outra.
7.Pontos de Vínculo estão agora disponíveis ao longo do vetor, em cada uma das quatro divisões
Clique no local desejado para começar a desenhar a nova Parede.
