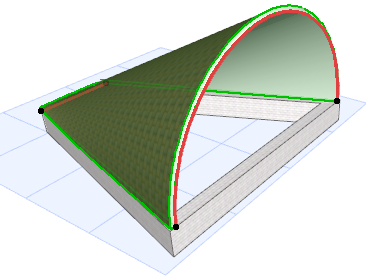

Uma Membrana Regulada requer dois perfis separados em quaisquer dois planos.
Cada um dos dois perfis, como elementos tipo linha, é constituído por segmentos e nós intermitentes. Para criar uma Membrana regulada, o Archicad desenhará linhas de ligação entre os respetivos segmentos e nós de cada um dos dois perfis. A Membrana “desenvolve-se”, então, na geometria resultante.
A lógica (denominada “Regras Morphing ”) pela qual os dois perfis estão ligados podem adquirir duas formas. Selecione o ícone desejado da Caixa de Informações ou o Painel Geometria e Posicionamento das Definições da Membrana com o Método de Construção Regulado selecionado.

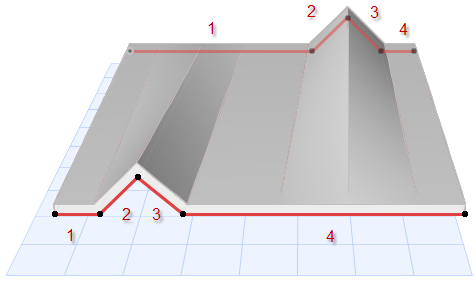

•Emparelhado: os perfis são ligados através do mapeamento de cada segmento/nó em um perfil para um único segmento/nó no outro perfil. Se os segmentos/nós não puderem ser combinados um a um, são emparelhados de modo proporcional.

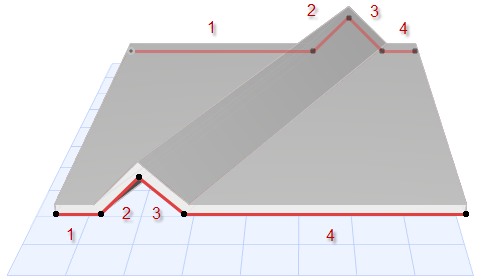

•Suave: os polígonos de perfil são ligados através da junção dos respetivos segmentos que são de comprimentos proporcionais, sem calcular a posição dos nós. Isto pode ser vantajoso se tiver desenhado os perfis com base em uma spline, que cria um grande número de nós aparentemente aleatórios.
Para mais exemplos, consulte Fluxos de Trabalho de Amostra para Criação de Membranas.
